Kompaktcylindre
En kompaktcylinder er en type pneumatisk eller hydraulisk cylinder, der bruges til at omsætte tryk eller fluidtryk til mekanisk bevægelse. Den adskiller sig fra andre typer cylindre ved at have en relativt kort og kompakt design, hvilket gør den velegnet til applikationer, hvor pladsen er begrænset. Kompaktcylindre har jævne overflader, som bevirker lettere rengøring, og har T-formet spor og/eller svalehalespor på alle fire sider for fleksibel montering af elektromagnetiske sensorer. Indtast hvad du ved om din cylinder og vi finder den du skal bruge, se her - Formler, formelsamlinger og teknisk viden
Leverandører af og viden om Kompaktcylindre (kompaktcylinder):
PTO-Teknik A/S
Reskavej 16
4220 Korsør
Tlf: 70 20 98 66
E-mail: info@pto-teknik.dk
Mere viden om Kompaktcylindre:
Her er nogle grundlæggende oplysninger om kompaktcylindre:
- Anvendelser: Kompaktcylindre anvendes i en bred vifte af industrier og applikationer, herunder automatisering, robotteknologi, emballage, maskiner, transportbånd og meget mere. De bruges til at udføre opgaver som lineær bevægelse, trykregulering, positionering og løft.
- Konstruktion: En typisk kompaktcylinder består af en cylinderkrop, en stempelstang, tætninger, en cylinderhætte og tilslutningsporte til tryk- eller fluidtilførsel. Den kompakte design indebærer normalt, at cylinderkroppen er kortere i forhold til stempelstangens bevægelsesafstand sammenlignet med traditionelle cylindre.
- Typer: Der findes forskellige typer kompaktcylindre, herunder enkeltvirkende og dobbeltvirkende. Enkeltvirkende cylindre har kun tryktilførsel på den ene side af stemplet og bruger fjederkraft eller ekstern belastning til at trække stempelstangen tilbage. Dobbeltvirkende cylindre har tryktilførsel på begge sider af stemplet og kan udføre arbejde i begge retninger.
- Styring: For at styre bevægelsen af en kompaktcylinder anvendes normalt ventiler og trykreguleringsudstyr. Pneumatiske cylindre bruger komprimeret luft som kilde til tryk, mens hydrauliske cylindre bruger hydraulisk væske som kilde til tryk.
- Fordele: Kompaktcylindre tilbyder flere fordele, herunder pladsbesparelse, da de kræver mindre installationsspænde og har en kortere samlet længde. De er også kendt for at være lette og nemme at installere. Derudover er de velegnede til applikationer, hvor hurtige bevægelser eller gentagne cyklusser er påkrævet.
- Udfordringer: En af udfordringerne ved kompaktcylindre er, at de kan have en begrænset kraftkapacitet i forhold til deres størrelse sammenlignet med nogle andre typer cylindre. Dette kan betyde, at de ikke er velegnede til alle applikationer, især dem, der kræver høj kraft.
Kompaktcylindre er en vigtig komponent i automations- og maskinindustrien og spiller en afgørende rolle i at omsætte trykenergi til mekanisk bevægelse i en række forskellige applikationer. Valg af den rigtige type kompaktcylinder afhænger af applikationens krav og designbegrænsninger.

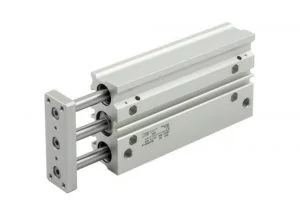

Metal Work – Multifix – ny serie guidet kompaktcylindre
Den nye serie guidet kompaktcylindre – Multifix-serien - er en videreudvikling af vores velkendte og gennemprøvede kompaktcylindre i CMPG-serien.
Multifix-serien er designet, så det er nemt at fastgøre cylinderen, idet der er mulighed for fastgørelse på flere sider – den har lufttilgang på to sider – og der er dobbelt sensorspor på to af siderne.
Multifix kompaktcylindre fås med to guide løsninger:
- sintret bronzebøsninger kombineret med stempelstænger i slebet forkromet stål, eller
- kugleleje-bøsninger kombineret med stempelstænger i slebet, hærdet og forkromet stål.
Multifix kompaktcylindre fås i to versioner:
- lyddæmpet, med endeslagsbuffer i gummi, eller
- med justerbar pneumatisk dæmpning.
Cylindrene fås i Ø16, 20, 25, 32 og 40 mm, og med max. slaglængde på 400 mm.
Metal Work – Kompaktcylinder med integreret ventil
Har du nogensinde ønsket at have en pneumatisk aktuator komplet med et kontrol-system, så der blot skulle tilsluttes en trykluftsslange og et strømkabel for at kontrollere bevægelsen af cylinderen?
Med den nye CCIV-serie, kompaktcylinder med integreret ventil, kan vi opfylde dette ønske.
Med CCIV-serien sparer du
- tid ved bestilling, da du kun behøver at bestille én komponent i stedet for 10-12 forskellige komponenter (cylinder, ventil, fittings, plastrør, lyddæmpere, MRF, etc.).
- penge, fordi du undgår forberedelse og montering af 10-12 komponenter.
- energi, da der ikke er forbindelsesrør mellem ventil og cylinder.
Det sortiment vi introducerer nu omfatter dobbeltvirkende cylindre Ø20, 25, 32 og 40.
Se præsentation af CCIV-serien herunder
