Akustiske kameraer
Akustiske kameraer – En avanceret teknologi til lydvisualisering
Akustiske kameraer, også kendt som en lydkamera eller en akustisk billedbehandlingsenhed. De er en avanceret teknologisk enhed, der bruges til at visualisere og registrere lydkilder i et område. Det fungerer ved at konvertere lydtryk til visuelle billeder eller videoer. Hvor forskellige lydkilder repræsenteres ved farver, mønstre eller intensiteter på en skærm eller et display. Dette gør det muligt for brugere at se og analysere lydkilder i realtid.
Leverandører af Akustiske kameraer:
Contika ApS
Hindhøjen 82
8382 Hinnerup
Tlf.: 86 24 50 66
E-mail: mail@contika.dk
Elma Instruments A/S
Ryttermarken 2
3520 Farum
Telf.: 70 22 10 00
E-mail: info@elma.dk
HIN A/S
Langmarksvej 29
8700 Horsens
Tlf.: 76 25 90 90
E-mail: salg@hin.dk
Norsonic Danmark
Søndre Alle 34
3700 Rønne
Tlf: 71 96 12 10
E-mail: info@norsonic.dk
TME Solutions ApS
Myhlenbergvej 62
9510 Arden
Tlf.: 81 611 116
E-mail: kb@tmesolutions.dk
VibrAkustik ApS
Søndre Alle 34
3700 Rønne
Tlf.: 60 63 12 10
E-mail: mt@vibrakustik.dk
Mere viden om Akustiske kameraer:
Her er nogle nøglefunktioner og anvendelser af et akustisk kamera:
- Lokalisering af støj og lækager: Et akustisk kamera bruges ofte til at lokalisere og identificere støj- eller lydkilder i industrien, bygninger eller offentlige områder. Dette kan omfatte at finde støjgeneratorer i maskineri, lækager i trykluftsystemer eller dæmpepunkter i bygninger.
- Støjkontrol og reduktion: De bruges i ingeniørarbejde og design for at forbedre støjkontrol og reducere støjforurening. Ved at visualisere lydkilder kan ingeniører og designere optimere støjreducerende foranstaltninger og placere dem strategisk.
- Forebyggelse af maskinsvigt: I industriel vedligeholdelse kan et akustisk kamera hjælpe med at opdage tidlige tegn på maskinsvigt ved at identificere unormal støj eller vibrationer i maskineri. Dette kan forebygge uventede driftsstop og reducere vedligeholdelsesomkostninger.
- Kvalitetskontrol: Inden for produktionsprocesser kan akustiske kameraer bruges til kvalitetskontrol ved at identificere fejl i produkter baseret på de lyde, de genererer under fremstillingen.
- Miljøovervågning: I miljøvidenskab og akustisk økologi bruges disse kameraer til at overvåge og registrere dyrelyde og naturlyde i naturområder for at studere dyrebestande og økosystemer.
- Lokaliserings- og redningsopgaver: I redningsoperationer kan akustiske kameraer hjælpe med at finde personer, der er fanget under ruiner eller i færd med at drukne, ved at opfange lyde som skrig eller banken.
Akustiske kameraer har en bred vifte af anvendelser, og de hjælper med at forbedre vores forståelse af lydmiljøet i forskellige omgivelser. De bruges til at træffe beslutninger inden for ingeniørarbejde og produktionsprocesser. Men også byggeri, forskning og nødsituationer, hvor visualisering af lyd kan være afgørende.
Se Leverandører af Akustikløsninger

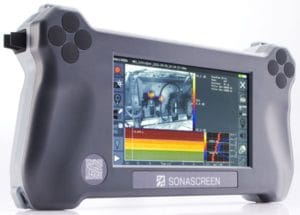

Contika – Akustisk kamera – SonaScreen Ultralyd
Akustisk kamera til forebyggende vedligehold
Akustisk kamera til forebyggende vedligehold
Sonascreen generation 2 ankom 1 juli/24. Generation 2 har bedre specifikationer, flere mikrofoner, bedre display og kæmpe datalager på 1 TB. Samme gode pris som tidligere. Ring og hør nærmere.
Hvad er et akustisk kamera
SonaScreen er et akustisk kamera der indeholder 176 følsomme mikrofoner i et lidt specielt mønster. Det er de små sorte prikker på kameraets forside. Sonascreen måler lydsignaler fra hver og en af de 176 mikrofoner samtidig. Signalet fra mikrofonerne signalbehandles og vurderes individuelt for positionering i det felt som enheden "peger på". Enheden har også et almindelig visuelt kamera hvorved man kan visualisere og sé støjen (lyd) der kan komme fra én eller flere lydkilder. Man ser lyden i realtime.
Mikrofonerne er bredbånds mikrofoner (1 til 100kHz) der kan justeres til at måle i et smalt frekvensområde eller i hele frekvensområdet. Det der er udfordringen er at signalbehandle 176 signaler med op til 100kHz og vurdere alle signalerne samtidig med henblik på at vurdere hvor signalet kommer fra. Signalerne i hele frekvensområde digitaliseres og evalueres for position samtidig med at det visuelle billede digitaliseres.
Ala GPS teknologi
Det er lidt ala gps teknologi man bruger for at positionsbestemme en lydkilde det helt rigtige sted. Vi har "kun" 2 ører, men kan alligevel fornemme hvor en lyd kommer fra, især hvis det er i det lidt højere frekvensområde. SonaScreen har 176 meget retningsbestemte "ører" og klarer nemt denne opgave. Som det kan ses her til højre er mikrofonerne placeret i et ganske bestemt mønster, hvilket er yderst vigtigt rent målemæssigt for at undgå fejlsignaler ved beamforming.
Det udføres med en special udviklet processor der med 100 billeder pr sekund opdaterer det visuelle bilede med frekvenssignaler og amplitude fra de 176 mikrofoner, signalerne digitaliseres og der foretages avancerede beregninger på hvert punkt i "billedet". SonaScreen er det eneste akustiske kamera, der kan udføre dette med en billede opdateringstid på 100 fps, så billedet er helt "live". Samtidig kan billedet i den nyeste version overlejres med målingerne fra et indbygget termografikamera.
Contika – Akustisk kamera – SonaScreen Ultralyd
Akustisk kamera til den bedste pris SonaScreen
Den 1 juli 2024 kom SonaScreen i generation 2, med bedre specifikationer, 176 mikrofoner, bedre display og kæmpe datalager på 1 TB. Samme pris som tidligere.
SonaScreen er et akustisk kamera der måler lyd (akustiske) signaler fra 72 indbyggede og super følsomme mikrofoner og indlejrer disse i et visuelt billede. Derved kan man visualisere og sé støjen der kan komme fra én eller flere lækager af gasser, trykluft eller damp i tryksatte systemer.
Mikrofonerne er bredbånds mikrofoner (1 til 100kHz) der kan justeres til at måle i et smalt frekvensområde eller i hele frekvensområdet. Signalerne i hele frekvensområde digitaliseres og evalueres for position samtidig med at det visuelle billede digitaliseres og bruges til positionering.
Ala GPS teknologi
Det er lidt ala gps teknologi man bruger for at positionsbestemme en lydkilde det helt rigtige sted. Vi har "kun" 2 ører, men kan alligevel fornemme hvor en lyd kommer fra, især hvis det er i det lidt højere frekvensområde. SonaScreen har 72 meget retningsbestemte "ører" og klarer nemt denne opgave. Som det kan ses her til højre er mikrofonerne placeret i et ganske bestemt mønster, hvilket er yderst vigtigt rent målemæssigt for at undgå fejlsignaler ved beamforming.
Det udføres med en special udviklet processor der med 100 billeder pr sekund opdaterer det visuelle bilede med frekvenssignaler og amplitude fra de 72 mikrofoner, signalerne digitaliseres og der foretages avancerede beregninger på hvert punkt i "billedet". SonaScreen er det eneste akustiske kamera, der kan udføre dette med en billede opdateringstid på 100 fps, så billedet er helt "live". Samtidig kan billedet i den nyeste version overlejres med målingerne fra et indbygget termografikamera.
VibrAkustik – Fejlfinding, kildesøgning og lækagedetektion med smart Akustisk Kamera
Fejlfinding, kildesøgning og lækagedetektion med smart akustisk kamera
Den priseffektive serie af smarte, bærbare SoundCam akustiske SoundCam kameraer fra tyske CAE tilbyder nu flere muligheder i det samme instrument, for eksempel kombineret visuel dokumentation af både lyd- og termografi-billeder.
Mange muligheder og forståelig dokumentation
SoundCam serien, som i Danmark distribueres af VibrAkustik ApS kan bruges til mange formål inden for støjkildesøgning, vedligehold, lækagesøgning, elektronik, predictive maintenance og HVAC og Blower Door anlæg.
Derudover, kan Elektriske deludladninger let findes og dokumenteres.
Lækager i for eksempel trykluftsystemer lokaliseres, dokumenteres of rapporteres hurtigt.
“Utætte trykluftsystemer koster mange virksomheder dyrt” - Læs casen her
Utætheder og susen fra ventilation kan let udpeges og dokumenteres og herefter udbedres.
Støj fra maskineri grundet løse dele, slid og muligt behov for vedligehold kan afsløres.
Fejl der skaber højfrekvente lyde op til 100kHz kan udpeges, for eksempel indenfor elektronik, relæer, for eksempel deludladninger i transformerstationer, og meget andet. Her er SoundCam Ultra det oplagte valg.
Let at betjene
Der er ikke behov for at være hverken akustiker eller maskinmester for at betjene SoundCam, som oprindeligt er udviklet sammen med den tyske bilindustri.
Brugerfladen er let at gå til, og ved hjælp af den tydelige touchscreen, og letforståelige symboler, kan alle anvende SoundCam.
Derudover, kan det tydelige spektrogram vise hvilke frekvensområder aktiviteterne ligger i, så det er let at sætte grænser for, hvad man man ser i videobilledet.
Og ved hjælp af de medfølgende hovedtelefoner kan det let bekræftes, af det er den korrekte kilde, man har fundet og fastlåst.
Klar og forståelig dokumentation
Efter optagelse med SoundCam, er det let at trække billeder eller videoklip ud, og inkludere i en rapport eller sende som mail, for dokumentation og videre behandling og udbedring.
Det dedikerede modul til beregning af lækager i trykluft - LeakageReport - giver klart overblik over konsekvenserne ved ikke at udbedre.
SoundCam fås i flere størrelser, med forskellige muligheder for afdækning af frekvensområder.
For eksempel SoundCam 2.0 og SoundCam Ultra.
SoundCam Ultra fås også med termografi.
VibrAkustik beskæftiger sig med udstyr til akustik, støj og vibrationsmåling.
