Vigtigheden af EMC for elektronik komponenter
EMC (Electro Magnetic Compatibility) er et område inden for elektrisk og elektronisk teknik. Det omhandler evnen af elektriske og elektroniske enheder til at fungere korrekt i et elektromagnetisk miljø uden at forårsage uønsket interferens på andre enheder. EMC sigter mod at sikre, at forskellige elektriske og elektroniske apparater kan fungere sammen uden at påvirke hinanden negativt.
Leverandører af EMC løsninger:
CCM Electronic Engineering ApS
Grundtvigs Alle 175, 1.
6400 Sønderborg
Tlf.: 32222191
E-mail: info@ccm-ee.dk

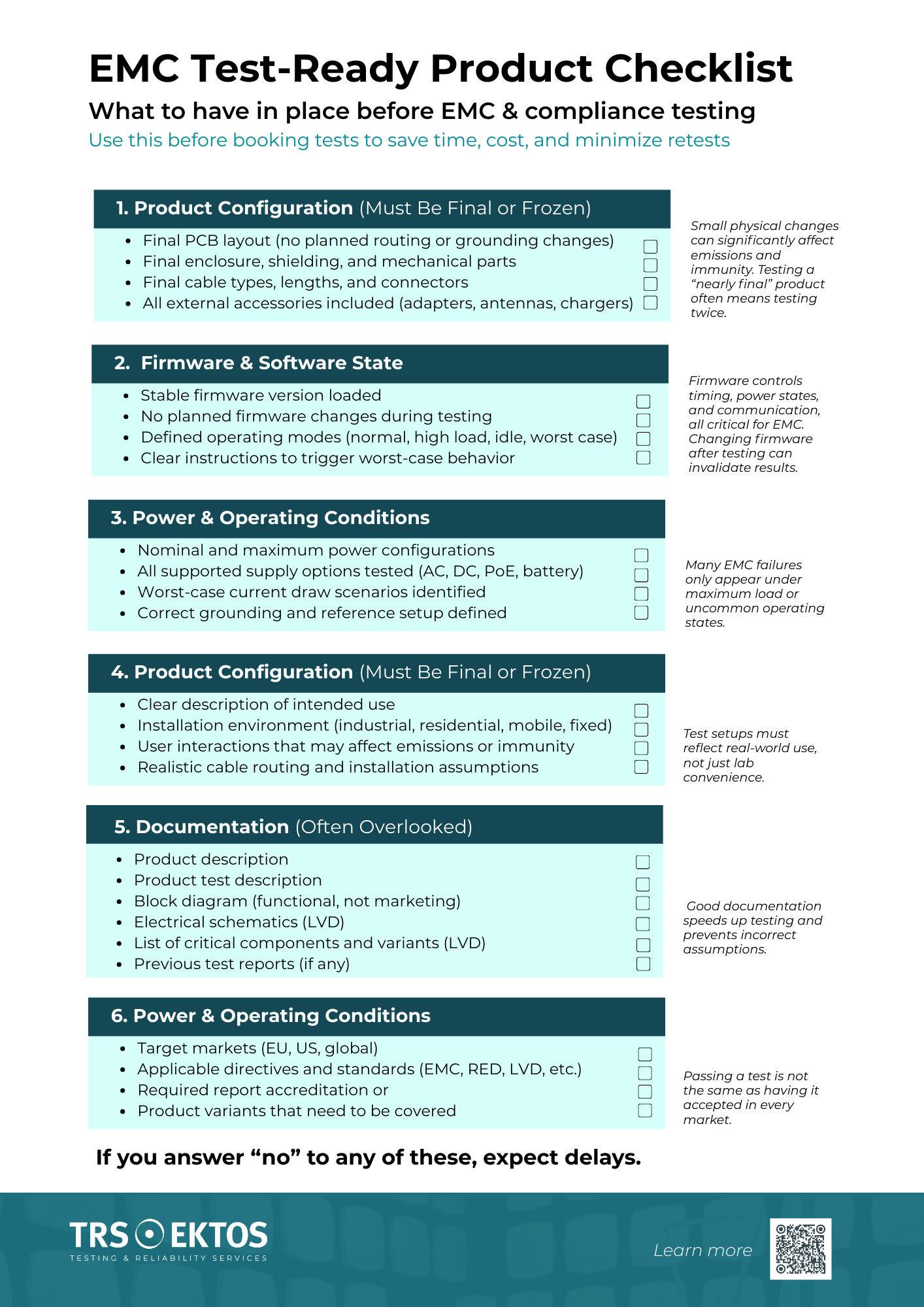

EKTOS A/S
Farvervej 35
8800 Viborg
Tlf.: +45 7070 1499
E-mail: info@ektos.net
Legrand Danmark A/S
Stamholmen 155, 3. Sal
2650 Hvidovre
Tlf.: 36 34 05 90
Mail: Mail: info.danmark@legrand.com
Mekoprint A/S
Hermesvej 2
9530 Støvring
Telf.: 99 36 56 00
E-mail: info@mekoprint.dk
Mere viden om EMC:
Der er to primære aspekter:
- Emission: Dette refererer til den udsendte elektromagnetiske energi fra en enhed eller system. Emissionen kan være i form af elektromagnetiske felter, strømledningsemission (gennem ledninger) eller elektromagnetiske bølger. Disse sendes ud i det omkringliggende miljø. EMC-kravene fastlægger grænser for, hvor meget elektromagnetisk energi en enhed kan udsende for at undgå interferens med andre enheder.
- Immunitet: Dette refererer til en enheds evne til at modstå eksterne elektromagnetiske forstyrrelser uden at påvirke dens ydeevne. Enheder bør være i stand til at modstå interferens fra andre enheder. Men også elektromagnetiske felter fra radiofrekvensudsendere, elektrostatisk udladning og andre kilder til elektromagnetisk støj. EMC-kravene sikrer, at enheder kan fungere korrekt i tilstedeværelsen af sådanne forstyrrelser.
For at sikre E M C overholdelse og minimere elektromagnetisk interferens kan følgende foranstaltninger anvendes:
- Skærmning: Elektriske og elektroniske enheder kan indkapsles i skærmede kabinetter eller kasser for at reducere elektromagnetisk stråling og forhindre indtrængen af ekstern støj.
- Filtrering: Filterkomponenter såsom induktorer, kondensatorer og ferritperler kan bruges til at reducere uønsket støj og strømledningsemission fra enheden.
- Jordforbindelse: Korrekt jordforbindelse er afgørende for at reducere elektromagnetisk interferens og forbedre enhedens stabilitet og immunitet.
- Signalintegritet: Designet af elektriske kredsløb og ledningsføringer bør tage hensyn til signalintegritet for at minimere elektromagnetisk interferens og sikre pålidelig dataoverførsel.
E M C er vigtig i mange industrier, herunder telekommunikation, medicinsk udstyr, militærteknologi, automotivelektronik og mange flere. Overholdelse af EMC-krav er afgørende for at sikre, at elektriske og elektroniske systemer fungerer korrekt og ikke forårsager interferens med andre enheder eller systemer i deres omgivelser.
Forkortelsen E M C står for Electro Magnetic Compatibility elektromagnetisk forenelighed. EU har et direktiv for EMC, benævnt 2004 108 EU, hvor det blandt andet hedder, at der skal forefindes en E M C testrapport. EMC drejer sig om, at et givent udstyr skal udstråle mindst muligt elektromagnetisk felt/elektrisk støj.
Hvorfor er EMC vigtigt? LAPP Danmark
Hvorfor er EMC vigtigt? LAPP Danmark
I dag er det svært at finde et industrianlæg uden moderne kabelteknologi. Mange processer håndteres eller styres af frekvensomformere, transformatorer, elekstriske afbrydere og kommunikationsenheder.
Sådanne koblingsprocesser indebærer altid en risiko for funktionsfejl. Det der i bedste fald kun er generende i form af interferens i radioen, kan under visse omstændigheder have langt mere alvorlige konsekvenser i form af systemfejl i forbindelse med medicinsk teknologi.
Dette er grunden til, at der i industrielle miljøer kræves en stadig større sikkerhed mod elektromagnetisk interferens – også kaldet EMC-støj.
- Hvordan virker EMC?
- Hvorfor er EMC-beskyttelse vigtig?
- Hvornår skal et skærmet kabel bruges?
- Hvordan er skærmede kabler konstrueret?
- Hvordan virker LAPPs patenterede zeroCM®-teknologi?
- Hvordan kan kabler tilsluttes på en EMC-kompatibel måde?
➡ Få svarene på de ovenstående spørgsmål og meget mere i vores indlæg om emnet på hjemmesiden
Duelco – Smart løsning til ledningsbåret EMC-problemer
Har du det rette udstyr til håndtering af elektrisk støj? Vi har mange års erfaring med at afhjælpe ledningsbåret støj fra elektronik og anbefaler i dag EMC-klemmer fra tyske Icotek. Det er solid, tysk kvalitet med mange fordele:
- Tager hånd om dine EMC-problemer
- Smart løsning til ledningsbåret støj
- Stor kontaktflade til kabelskærm
- Vibrationstestet iht. EN61373
- Med/uden trækaflastning iht. til EN62444
- Skærmdiameter 1,5-75 mm
EMC-klemmerne passer perfekt til hurtig og nem montage på en DIN-skinne, busbar, bundplade, PLC- adaptere, printplader eller i kombination med en flange kabelgennemføringsløsning.
Læs mere om EMC/EMI filtre, EMC komponenter og EMC-teknik
Du kan også få løsninger til specielle applikationer, lavet hos os, og komplette EMC-løsninger til masseproduktion, der kræver hurtig og enkel montage.
FORCE – Guidelines til EMC-designet
Digital Storage Oscilloscope. Radio measuring instruments
Designere af elektronikprodukter kan gøre en række ting for at undgå, at brugerne får en dårlig oplevelse med produktet i brug. Læs de gode råd fra vores EMC-specialist.
Funktionsfejl med elektrisk årsag
Når et produkt holder op med at virke, er det uvæsentligt, om det sker på grund af brugsmiljøet såsom temperatur, fugt, mekanisk nedbrud eller for dårlige EMC-egenskaber. Brugeren oplever blot, at produktet ikke længere fungerer efter hensigten. Måske skal det slukkes og tændes igen. Eller måske kan det klares ved at gå ud af en menu i betjeningspanelet og derefter ind igen. Måske er produktet defekt og skal erstattes med et nyt. Uanset årsagen har brugeren haft en dårlig oplevelse med produktet, som designeren kan gøre en indsats for at undgå.
Forskellig indsats alt efter niveau
Elektronikdesigneren har heldigvis en stor pallette af designværktøjer at trække. Mulighederne for optimering af designet kan fordele sig på flere niveauer (se figur 1), så brugeren - der typisk kun oplever ’system’-niveauet - kan sikres bedst mulig funktion.
Forskningsprojektet PPEPP (Proaktivt Paradigme for Elektroniske Produkters Pålidelighed), som er ledet af FORCE Technology, opererer med skalérbarhed af designindsatsen alt efter, om der skal arbejdes på printkortniveau (PCBA) eller på indkapslingen (kabinettet) for et produkt. Hvis der skal designes en meget høj tolerance mod elektriske forstyrrelser, skal der måske sættes ind med designaktiviteter på alle niveauer samtidig.
Det vigtige print
For år tilbage udgjorde metalkabinettet en vigtig del af EMC-designet. I moderne designs er der ofte intet kabinet, og EMC-designindsatsen er nødt til at ligge på modul-, printkort- (PCBA) og komponentniveau. Printet skal kunne modstå elektriske forstyrrelser fra radiosendere (mobiltelefoni, NFC, WiFi) og elektrostatiske udladninger (ESD) i daglig brug uden nogen form for afskærmning. Det lægger pres på valget af komponenter, udformning af printkort og især opmærksomhed på interface mellem forskellige dele (eller printkort) i samme apparat.
Kort opsummeret
Meget kort kan EMC-hensyn koncentreres til nogle få afgørende forhold:
- Printkortet er centralt. Et printkort uden mindst ét ’helt dækkende’ jordplan (groundplane – og også gerne nogle forsyningsplaner) kan næppe opnå de ønskede EMC-egenskaber. Fire lag i printet er oftest minimum. To lag kræver stor omhu! Vær også opmærksom på at holde impedansniveauet i alle delkredsløb ’lavt’ (dvs. helst ikke modstande i MΩ størrelse).
- Strømforsyningen udgør bolværket og beskyttelsen mellem printkortet og elnettet. Der kan optræde overspændinger i kV størrelse og dækkende et frekvensområde fra kHz til hundreder af MHz.
- Hvis produktet består af mere end et printkort, skal der især fokuseres på ledningsinterface mellem delene. Signalfiltre og overspændingsbeskyttelse er effektiv beskyttelse både mod forstyrrelser af signaler og kommunikation og udgør samtidig reduktion af den støj, der måtte blive genereret af printkortet selv.
