Transientbeskyttelse – Sådan sikrer du dig mod skader
Transientbeskyttelse refererer til en række foranstaltninger og komponenter, der anvendes til at beskytte elektriske systemer. Der beskyttes mod transiente overspændinger eller strømpulser.
Transienter er korte og pludselige ændringer i spænding eller strøm, der kan opstå på grund af forskellige faktorer. Disse kan være lynnedslag, elektromagnetiske interferenser, switchning af elektriske belastninger eller fejl i strømforsyningen.
Formålet med transientbeskyttelse er at forhindre eller reducere skader eller fejl i elektriske og elektroniske komponenter forårsaget af disse transiente overspændinger.
Leverandører af Transientbeskyttelse:
ELIT Scandinavia ApS
Herstedvang 8
2620 Albertslund
Tlf.: 48 44 60 60
E-mail: elit@elit.dk
Eaton
Generatorvej 8C
2860 Søborg
Tlf.: 36867910
E-mail: info-denmark@eaton.com
Legrand Danmark A/S
Stamholmen 155, 3. Sal
2650 Hvidovre
Tlf.: 36 34 05 90
Mail: Mail: info.danmark@legrand.com
Phoenix Contact A/S
Hammerholmen 43 C
2650 Hvidovre
Tlf.: 36 77 44 11
E-mail: kundeservice@phoenixcontact.dk
Schneider Electric Danmark A/S
Lautrupvang 1
2750 Ballerup
Tlf.: 88 30 20 00
WAGO Denmark A/S
Lejrvej 17
3500 Værløse
Tlf.: 44357777
E-mail: gitte.jensen@wago.com
Mere viden om Transientbeskyttelse:
Det omfatter typisk følgende komponenter og metoder:
Overspændingsbeskyttelsesenheder (SPD): SPD'er, også kendt som overspændingsafledere, installeres typisk ved indgangen af et elektrisk eller elektronisk system for at aflaste overspændinger og lede dem sikkert væk fra de følsomme komponenter.
De fungerer ved at lede overspændingsenergien væk til jord, hvilket beskytter det beskyttede udstyr mod at blive udsat for høje spændinger.
Surge suppressors: Surge suppressors eller transient suppressors er komponenter, der installeres på elektroniske kredsløb eller apparater for at undertrykke eller reducere overspændinger.
De fungerer ved at afbøde eller klippe overspændingspulser, hvilket beskytter de følsomme komponenter mod skadelige spændingsniveauer.
Filter- og afskærmningsløsninger: Filter- og afskærmningsteknikker anvendes til at reducere eller eliminere elektromagnetiske interferenser, der kan introducere transiente overspændinger i et system.
Dette kan omfatte anvendelse af filterkredsløb, afskærmning af kabler og komponenter eller anvendelse af jordningsteknikker for at minimere uønsket elektrisk støj og transienter.
Jordings- og jordingsmetoder: Korrekt jordforbindelse og jordingsmetoder er afgørende for at minimere risikoen for transiente overspændinger.
Ved at opretholde en god jordforbindelse kan overspændingsenergien sikkert ledes væk fra det beskyttede udstyr og aflede potentiel skade.
Transient-beskyttelse er vigtig i mange applikationer og industrier
Der hvor elektriske og elektroniske systemer er udsat for risikoen for overspændinger og transiente fænomener. Dette kan omfatte bygninger og anlæg og industrielle kontrolsystemer. Men også kommunikationsudstyr, datanetværk, medicinsk udstyr, kraftdistributionsnetværk og mange andre.
Ved at implementere passende transientbeskyttelse kan man minimere risikoen for skader og fejl. Men også funktionsnedbrud og opretholde pålideligheden og ydeevnen af elektriske og elektroniske systemer.
Transient-beskyttelse er lavet for at kunne beskytte
Beskytte elektriske systemer og anlæg mod transiente overspændinger og impulser, som eksempelvis kan opstå ved lynnedslag eller i forbindelse med arbejde på elnettet.
Transiente overspændinger består af en lille spændingsspids af ganske kort varighed og kan ofte være flere gange højere end almindelig netspænding.
Beskyttelse mod transiente overspændinger (er også kendt som impulsholdespænding) er af stor betydning for elektrisk og elektronisk udstyr. Derfor er disse udstyret med komponenter, som isolerer de dele, der er forbundet med faser fra jord eller nul.

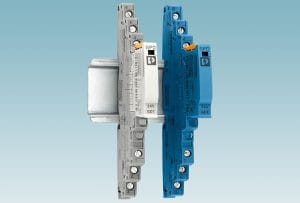

Transientbeskyttelse til VDSL applikationer i et multimediepanel
Transientbeskyttelse til VDSL applikationer i et multimediepanel
Phoenix Contact - Det nye modul til transientbeskyttelse fra Phoenix Contact, DT-TELE-WM-RJ45-PT-I, er ideelt til beskyttelse af telekommunikation og komponenter.
Beskyttelsesenheden påvirker ikke det ønskede signal, selv ved meget høje overførselshastigheder i super vectoring med op til 300 Mbps. Dette bekræftes af uafhængige tests af Deutsche Telekom. Kombinationen af Push-in teknologi og RJ45 stik muliggør hurtig og enkel installation. De er også nemme at klikke på DIN-skinnen i styretavlen og hurtige at montere på en plan overflade eller en hulplade i styretavlen (multimediepanel). Foruden beskyttelse mod transienter beskytter DT-TELE-WM modulet også mod forkert installation. En integreret frakoblingsmekanisme og elektroniske strømbegrænsere beskytter også modemmet mod transienter eller forkert fortrådning. Transientskader forårsaget af tordenvejr kan forebygges, hvis alle udsatte komponenter er installeret med beskyttelsesenheder.
Dan Delektron – Transiente overspændinger har i mange år været en undervurderet risiko
Selvom transientbeskyttelse er ved at være en fast bestanddel af elinstallationerne i Danmark, så oplever vi alligevel ofte, at der er installationer, som ikke er beskyttet tilstrækkeligt eller korrekt.
Transientbeskyttelse, overspændingsbeskyttelse, overspændingsafleder eller beskyttelse mod transiente overspændinger er forskellige betegnelser for beskyttelsesmetoden. Overspændinger i elinstallationer kan opstå som følge af atmosfæriske påvirkninger (direkte lynnedslag eller indirekte), udsving i elforsyningen mv. Denne utilsigtede overspænding er af kort varighed, men kan være mange gange højere end almindelig netspænding.
En undervurderet risiko
Transiente overspændinger har i mange år været en undervurderet risiko. Derfor er kommet nye skærpede krav til vurdering af behovet for overspændingsbeskyttelse pr. 1. juli 2017.
Formålet er at undgå skader på mennesker, dyr, installationer og materiel.
Stort set alle installationstyper er omfattet.
Med de nye krav til transientbeskyttelse af elinstallationer er det skadens konsekvens, som afgør behovet for beskyttelse. Det primære fokus er at minimere de sikkerhedsmæssige risici, men de økonomiske aspekter bør også tages med i betragtning. Skader forårsaget af overspændinger elinstallationen koster hvert år virksomheder dyrt, da man ofte ikke kan nøjes med skader på bygninger, anlæg, elektronik mv. men også får store omkostninger pga. produktionstab.
4 steder, hvor du skal være særlig opmærksom
Alle nye installationer skal som udgangspunkt beskyttes mod transiente overspændinger. Vær ekstra påpasselig hvor konsekvensen af overspænding kan påvirke:
- Menneske- eller dyreliv
- Offentlige serviceydelser og kulturarv
- Industrielle og kommercielle aktiviteter
- Et stort antal mennesker
Kun få installationer er ikke inkluderet i ovenstående. Er du i tvivl om overspændingsbeskyttelse er påkrævet, så skal du lave en risikovurdering af installationen. Den vurdering kan vi hjælpe dig med - ring 7010 8888

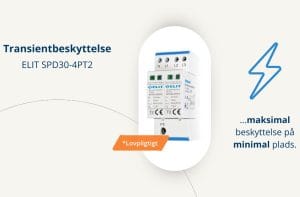

ELIT – Lille, smart og kompakt transientbeskyttelse
Nyt smart pladsbesparende modul for transient- og overspændingsbeskyttelse
Der er nye regler for transient- og overspændingsbeskyttelse. Det betyder i praktisk, at næsten alle nye eltavler skal forsynes med overspændingsbeskyttelse. Det kan i mange tilfælde give en udfordring med pladsen i tavle.
Mange har derfor efterspurgt en kompakt 4-polet overspændingsbeskyttelse. ELIT har derfor udviklet en ny og effektiv enhed, som kun fylder 2 moduler i bredden. ELIT SPD30-4PT2-255/275V, ægte 4-polet overspændingsbeskyttelse i halv bredde.
ELIT SPD30-4 opfylder de strengeste krav til funktioner og kvalitet. Er forsynet med udskiftelige moduler (2×2), må forsikres med 63A og har max udladningsstrøm på 30kA. Enheden er derfor velegnet i mange forskellige installationer.
Overspændinger i elinstallationer kan bl.a. opstå som følge af atmosfæriske påvirkninger ved tordenvejr eller ved koblinger, udsving og fejl i elforsyningen.
Et uheld med efterfølgende nedbrud kan være kostbart og medføre store problemer. Beskadigede installationer samt ødelagte maskiner og apparater kan medføre mange gener og store omkostninger.
I ELITs sortiment finder du flere forskellige løsninger, både 2-, 3- og 4 polet. ELIT SPD40-4PT2-275V-FM er et godt valg for en ægte 4 polet type 2 beskyttelse på TT og TN installationer. Er forsynet med mange gode egenskaber som f.eks. stor maksimal afledningsstrøm på 40kA, hurtig reaktionstid på under 25nS og kan forsikres med op til 125A. Alle 4 moduler kan udskiftes enkeltvis og fejl indikeres både visuelt med rød/grøn og med potentialfri skiftekontakt.
Kontakt ELIT Scandinavia ApS for yderligere oplysning elit@elit.dk 4844 6060.
