Butterflyventiler – Typer, funktioner og applikationer
Butterflyventiler kan påmonteres luft/el aktuator. En butterflyventil findes som on/off eller som en reguleringsventil. En butterflyventil kan laves i mange konfigurationer. Ligeledes kan en butterflyventil laves specifikt efter kundens anvisninger. En butterflyventil er en ventil, som kan anvendes til isolering eller regulere strømning. Lukkemekanismen i en butterflyventil tager form af en skive.
Driften svarer til en kugleventil, som giver mulighed for en hurtig afbrydelse. Butterflyventiler er generelt begunstiget, fordi de har en lavere i pris i frohold til andre ventil designs samt kan de være lettere i vægt, hvilket betyder at mindre støtte er påkrævet. Disken er placeret i midten af røret, passerer gennem skiven er en stang forbundet til en aktuator på ydersiden af butterflyventilen. Rotation aktuatoren vender disken enten parallelt med eller vinkelret på strømmen. I modsætning til en kugleventil, er disken altid til stede i strømmen, derfor et trykfald altid induceret i strømmen, uanset butterflyventilens stilling.
Leverandører af Butterflyventiler:
Alflow Scandinavia A/S
Industrivej Vest 36
6600 Vejen
Telf.: 76 96 21 30
E-mail: alflow@alflow.dk
Armatec A/S
Mjølnersvej 4-8
2600 Glostrup
Tlf.: +45 46 96 00 00
E-mail: armatec@armatec.dk
Belimo A/S
Thomas Helsteds Vej 7A
8660 Skanderborg
Tlf.: 86 52 44 00
E-mail: info@belimo.dk
Insatech A/S
Næstvedvej 73C
4720 Præstø
Tlf.: +45 5537-2095
E-mail: mail@insatech.com
KLINGER Danmark A/S
Nyager 12
2605 Brøndby
Tlf.: + 45 43 64 66 11
Ventiler: salesvalves@klinger.dk
Pakninger: salesgaskets@klinger.dk
Instrumentering: salesinstrumentation@klinger.dk
Lyma Kemiteknik AB
Box 130
23222 Arlöv
Tlf : 69 91 19 88
E-mail: inquiry@lyma.com
Nicobelli
Lunikvej 5D
2670 Greve Strand
Tlf.: 56 14 23 47
E-mail: nicobelli@nicobelli.dk
PlusFlow Skandinavien
Tlf.: 23 29 92 98
E-mail: michael@plusflow.dk
ROYKON
Navervej 8
7000 Fredericia
Tlf.: 75 945 955
E-mail: post@roykon.dk
SAMSON Reguleringsteknik A/S
Blokken 55
3460 Birkerød
Tlf.: 45 81 93 01
E-mail: Sales-DK@samsongroup.com
Randers afd.:
Mirabellevej 11C, 8930 Randers NØ
Tlf.: 86 44 81 66
Mere viden om Butterflyventiler:
En butterflyventil er fra en type af ventiler der kaldes 1/4 ventiler. Denne "butterfly" er en metalskive monteret på en stang. Når ventilen er lukket, er skiven drejet, så det fuldstændigt afspærrer passagen. Når butterflyventilen er helt åben, er skiven drejet en kvart omgang, således at det giver en næsten ubegrænset passage af væsken. Butterflyventilen kan også åbnes gradvist at drosle strøm.
Der findes forskellige typer af butterflyventiler, hver tilpasset til forskellige tryk og forskelligt brug. Den elastiske butterflyventil, som bruger fleksibiliteten af gummi, har den laveste nominelle tryk. Højtydende drosselventiler, der anvendes i lidt højere tryksystemer, har en lille forskydning i den måde skiven er placeret, hvilket øger ventilens forsegling evne og reducerer dens tendens til at bære. Butterflyventilen er bedst egnet til højtryks-systemer er, den tredobbelte offset butterflyventil, som gør brug af en metal sæde og er derfor i stand til at modstå en større mængde af pres.
Typer af butterflyventiler
1. Koncentriske butterflyventiler - Denne type ventiler har en elastisk gummi sæde med en metalskive.
2. Dobbelt-excentriske butterflyventiler - forskellige typer af materialer bruges til sæde og disk.
3. Trippel-excentriske butterflyventiler - sædet er enten lamineret eller solidt metal sæde design.

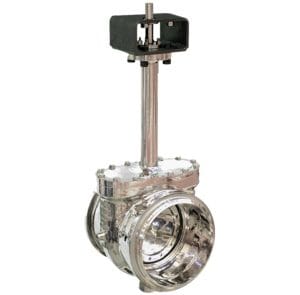

Trippel-excentriske butterflyventiler
Dette design forhindrer rivning og ridser mellem metal sædet og metalskiven på grund af sit unikke design. Det eneste tidspunkt, hvor tætningen kommer i kontakt med sædet er på det punkt af fuldstændig lukning. Trippel offset ventiler er generelt anvendes i applikationer, der kræver tovejs tæt afspærring i olie og gas, LNG / NPG terminal og tanks, kemiske fabrikker, og skibsbygning. De bruges også til snavset / tung olie for at forhindre ekstrudering.
Wafer-stil butterflyventiler
Wafer stil butterflyventil designet til at opretholde en tætning mod bidirektionel trykforskel for at forhindre enhver tilbagestrømning i systemer beregnet til ensrettet strømning. Det udretter dette med et tætsluttende forsegling, altså pakning, o-ring, præcision bearbejdes, og et fladskærms ventil ansigt på upstream og downstream sider af ventilen.
Lug-style butterflyventil
Lug-stil ventiler har gevind på begge sider af ventilhuset. Det giver dem mulighed for at blive installeret i et system ved hjælp af to sæt bolte og ingen møtrikker. Ventilen er monteret mellem to flanger med et separat sæt bolte til hver flange. Denne opsætning tillader hver side af rørsystemet skal afbrydes uden at forstyrre den anden side.
Forbedret butterflyventil til fødevareindustrien
Denne butterflyventil med EC1935 godkendelse er produceret efter de høje kvalitetskrav som kendetegner Wouter Witzel
Denne butterflyventil med EC1935 godkendelse er produceret efter de høje kvalitetskrav som kendetegner Wouter Witzel
EV-Food butterflyventilen er re-designet med ISO-spindel og flange. Stifter for fiksering af klappen er erstattet med hexagonale præcision spindler således at klappens overflade er glat og fri for grater og død-rum.
EV-Food leveres i Wafer, LUG og dobbeltflange udførsler med liner tilpasset alle applikationer indenfor fødevarer, bryggerier og pharmaceutisk industri.
Wouter Witzel har fokus på kvalitet, stærkt materialevalg, dokumentation og god fremstillingspraksis, der inkluderer klarlæggelse og sporbarhed af materialer.
Skal vi hjælpe dig med din næste butterflyventil?
8 stærke fordele med butterflyventiler fra Belimo
8 stærke fordele med butterflyventiler fra Belimo
Også til regulering - Du får pålidelighed, sikkerhed, alsidighed, energibesparelser og meget mere
BELIMO BUTTERFLYVENTILER OG AKTUATORER GIVER DIG 8 STÆRKE FORDELE:
- Mange anvendelsesmuligheder
- Absolut tætlukkende
- Energibesparende design
- Reduceret vægt og installationshøjde
- Transparent kommunikation
- Problemfri integration af sensorer
- Høj driftssikkerhed
- Klar til pålidelig regulering
ALSIDIG ANVENDELSE OG PÅLIDELIG DRIFT
Du får fordele af Belimo butterflyventiler og tilhørende aktuatorer flere steder i dit HVAC-anlæg: Til afspærring, som omskifter eller til regulering – og desuden er butterflyventilerne ikke afhængige af flow-retningen – det øger fleksibiliteten.
Samtidig er Belimos butterflyventiler altid helt tætlukkende. Uanset diameter er du fri for interne lækager. Når ventilen lukker, lukker den helt tæt! (Belimo butterflyventiler fås fra DN25 til DN700).
LAV VÆGT, LAV KONSTRUKTIONSHØJDE OG LAVT ENERGIFORBRUG
Belimos kompakte ventildesign og motorer gør dem lette at installere. De kræver ikke meget plads. Samtidig er motorerne lette – en fordel både for den, der skal installere, og for kravene til installationsstedet. Desuden har Belimo designet sine butterflyventiler, så de – i samspil med Belimo aktuatorer – kun bruger et minimum af energi. Det reducerer energiforbruget både for 24 V og 230 V-installationer.
NEMT AT INDSTILLE KOMMUNIKATION OG INTEGRERE SENSORER
Belimo aktuatorer kører såvel analog som bus-kommunikation, og det er nemt at indstille kommunikationsprotokollerne. Indstilling af ventilen er også utrolig nemt med Belimo Assi-stant App på din smartphone. Og hvis ventilen skal integreres med sensorer – eller hele BMS’en – sker det lige så gnidningsfrit.
HØJ DRIFTSSIKKERHED UNDER ALLE FORHOLD
Du kan få Belimo aktuatorer med termisk isolering, der forhindrer kondensering. Samtidig har de integreret temperatur- og fugtighedssensor, som sørger for at aktuatoren bliver opvarmet og frostfri, når forholdene kræver det. Og vel at mærke kun, når der er behov for det. Resten af tiden sparer de på energien. Du kan også få sikkerhedsfunktion, som sikrer at ventilerne stiller sig i den position, du ønsker, ved strømsvigt. Det sikrer anlægget mod uheld. Og aktuatorens kabinet fås IP-66/67-beskyttet, så de er velegnede til installation udenfor – og i krævende miljøer.
DU KAN OGSÅ REGULERE MED BUTTERFLYVENTILER
Den store alsidighed i Belimo butterflyventiler omfatter også regulering. Takket være det avancerede samspil mellem ventil og aktuatorer kan Belimo butterflyventiler regulere. Det betyder, at du også får gavn af de øvrige stærke fordele, når det er ventiler til regulering, du har brug for. Både 2-vejs og 3-vejs.
På belimo.dk kan du bl.a. se to minutters video, hvor productmanager Pierre Morier beskriver reguleringsegenskaberne.
Belimo – Motorer til butterflyventiler i alle størrelser
Sæt Belimo motorer på dine butterflyventiler og få både fuld kontrol og besparelser
Du finder motorer, der matcher dine butterflyventiler i Belimos store udvalg. Du får pålidelig og effektiv styring og lukning af butterflyventilerne. Og motorerne er både kompakte og lette, så de er nemme at montere, selv hvor pladsen er trang.
Tag et kig på Belimos store udvalg – og de standarder, de lever op til. Uanset om du vil motorisere dine nuværende butterflyventiler, eller du skal bruge både motorer og nye ventiler. Faktisk er der også både energi og penge at spare med Belimos butterflyventiler.
Se og læs mere om effektive butterflyventiler og ventilmotorer
