Overdækninger

Midlertidig produktionslinje med Keder XL Overdækning

Ved store projekter som f.eks. det tyske jernbane- og byudviklingsprojekt „Stuttgart 21" er der ud over sikkerhed, fokus på effektiviteten på byggepladsen. I denne sammenhæng er beskyttelse mod vind og vejr vigtig. F.eks. skulle en midlertidig produktionslinje muliggøre støbning af betonelementer, og dette skulle foregå uden påvirkning af hverken varme, vind eller fugt. Dette krævede en mobil konstruktion som kunne åbnes for materialeleverancer. Med minimal indvirkning fra vejrlig ville det muliggøre en økonomisk montage og demontage, samt overholdelse af den stramme tidsplan. Løsningen blev to mobile Keder-haller med Keder XL Overdækning, som kunne køres ind i hinanden. Disse kunne monteres hurtigt og økonomisk med brug af bøjningsresistente hjørner. Som underkonstruktion anvendte man Allround-stilladsmateriel på ruller.

Layhers ingeniører udførte den digitale planlægning i 3D og projektstatik ved hjælp af deres SIM programmer (Stillads Informations Modellering), hvilket sikrede en hurtig implementering. Med ekspertisen fra vores specialiserede stilladskunde blev montagen udført effektivt og i henhold til alle sikkerhedsforskrifter. Én løsning med ét system.

Den digitale planlægning i 3D med den integrerede Softwareløsning LayPLAN SUITE, som er en del af SIM (Stillads Informations Modellering), sikrede at montagen af en midlertidig produktionslinje for det tyske jernbane- og byudviklingsprojekt „Stuttgart 21" forløb problemfrit og indenfor tidsplanen.

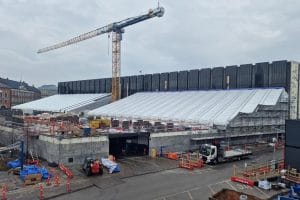

Taget på Holtehallen var så medtaget, at der var behov for en akut udskiftning af samtlige 5.000 m2. Hallen er for mange et samlingssted, og derfor skal den hurtigt kunne tages i brug igen. Det stiller store krav til tidsplanen for hovedentreprenøren Vida A/S, da byggeriet startede i august 2021, og taget skal være tæt og hallen anvendelig, når vi træder ind i 2022. Da hele tagkonstruktionen skal udskiftes, kræver det en overdækning, som kan spænde hele 42 meter, hvor valget faldt på PERI's system – der faktisk kan spænde helt op til 50 meter.

Det er ikke så ofte, at der i Danmark udskiftes så store tagkonstruktioner, men inden for en overkommelig fremtid kan det blive en tilbagevendende opgave for mange entreprenører, i hvert fald hvis man spørger Sektionsdirektør hos Vida A/S Brian Stokholm:

- De senere år er vi begyndt at få flere opgaver ind, hvor hele tagkonstruktioner på større bygninger skal udskiftes. Det er heller ikke så sært, da mange danske skoler, koncerthuse og sportshaller er bygget i start 70'erne og 80'erne. Mange af tagene kan ikke længere repareres, hvorfor man er nødsaget til at udskifte hele tagkonstruktionen som med Holtehallen, fortæller Brian og fortsætter:

- Udskiftning af store tagkonstruktioner stiller betydelige krav til overdækningen, hvor vi med Holtehallen har et spænd på 42 meter. Ved reparationer af mindre tagkonstruktioner ville man typisk kunne opsætte et understøtningsstillads i midten, men det var selvsagt ikke muligt her. For at kunne holde tidsplanen, har vi anvendt overdækningen fra PERI kaldet LGS 150, der nemt og forsvarligt kan anvendes til det store spænd.

Overdækningens svar på den grimme ælling

Ved første øjekast virker det monstrøse overdækningssystem klodset og uoverskueligt for mange, men når først man har arbejdet med det i praksis, kommer der udelukkende positive tilbagemeldinger.

- Når vi præsenterer LGS overdækningssystemet, er kunderne som oftest en smule skeptiske. Men hver gang de gennemgår processen og får etableret det på byggepladsen, melder de tilbage, hvor nemt det er at håndtere og fremhæver især stabiliteten, siger Peter Bigum, der er Industriel Stilladsmanager hos PERI Danmark.

Det er heller ikke første gang, at Vida har anvendt PERI's overdækningssystemer til udskiftning af en stor tagkonstruktion, derfor vidste de på forhånd, at det er nemt at samle og opsætte.

- Vi har tidligere brugt PERI's overdækning ved etableringen af et nyt tag på en skole for et års tid siden, hvorfor vi bl.a. ved, at overdækningen kan tilpasses bygningens dimensioner. Vi ved også af erfaring, at samlingen og fastgørelsen af overdækningen faktisk er simpel og effektiv. Samtidig anvender vi i forvejen stilladser fra PERI, hvilket gør, at vi er i besiddelse af de fleste nødvendige komponenter, siger Brian Stokholm.

Stort spænd kræver stor sikkerhed

Der er ikke mange leverandører i Danmark, der råder over overdækning, der har et spænd på over 40 meter, da de fleste overdækninger kun går op til knap 20 meter. Heldigvis for Vida er PERI's store overdækning et gennemtestet system, der anvendes verden over, hvilket giver ro i maven hos Brian Stokholm.

- På internationalt plan har PERI's LGS-overdækning været flittigt anvendt i over 15 år, hvorfor det naturligvis er gennemtestet, og der er foretaget diverse beregninger af professionelle ingeniører, så vi er sikre på, at sikkerheden er på plads. Derfor ved vi også, at håndværkerne trygt kan færdes på stilladserne og færdiggøre arbejdet, skulle der komme massiv regn, vind og sne. Det har været en essentiel faktor for os, når byggeriet jo skal foregå i efteråret og vinteren, siger Brian Stokholm.

Holtehallen er igen klar til boldspil, idræt og arrangementer allerede fra januar 2022, men står først helt færdig i slutningen af marts måned 2022.

HAKI TKS 750 er velegnet til brug i en række små og store projekter, der spænder over byggearbejde, boligbyggeri, infrastruktur og skibsværfter/skibsbygninger.

Fordele

HAKI TKS 750 vejrbeskyttelsessystemet er:

• Hurtigere og sikrere at opstille og arbejde på
• Indbyggede dobbelte kederskinner sikrer hurtig montering, så projekter kan holde tidsplanen
• Robust 750 mm aluminiumsdrager til store spænd over længere perioder
• Reducerer risikoen for fugtskader på bygninger
• Gør det muligt for projekter at fortsætte uanset vejrforhold
• Sikrer medarbejdernes velvære og sikkerhed
• Kompatibelt med andre HAKI-systemer

Hurtig montering

HAKI TKS 750 vejrbeskyttelsessystemet bruger meget få komponenter i modsætning til andre produkter på markedet. Det er derfor lettere at samle på stedet i et sikkert stilladsområde eller rigtig nemt at hejse på plads med en kran, hvis der er plads.

Den innovative udrulningsmetode til montering muliggør sikker samling fra sikre beskyttede platforme. Det fjerner også behovet for, at stilladsarbejdere skal vove sig ud på spærfagene. Der anvendes kollektiv faldforebyggelse under hele opstillingen med denne metode.

De tekniske afdelinger står klar til at foretage beregningerne for dit vejrbeskyttelsessystem i overensstemmelse med europæiske standarder.

Stærkt og sikkert

Som det er tilfældet på andre HAKI stilladser og midlertidige adgangsløsninger, bruger HAKI TKS 750 vejrbeskyttelsessystemet det unikke “hook on” låsehagesystem. Dette betyder, at de præfabrikerede komponenter ikke er i fare for forskydning og kan genbruges på andre HAKI-strukturer.

HAKI TKS 750 vejrbeskyttelsessystemet bruger en stærk aluminiumgitterdrager, der er 750 mm dyb. Vejrbeskyttelsessystemet er let at skræddersy. Det indbyggede dobbelte kederskinner gør det lettere at håndtere.

Fleksibel presenning

Presenningerne i standardstørrelser består af kraftig armeret LD-polyethylen, som fastgøres på passende vis til afstivet momenthegn med fastgørelsesbjælker for at undgå lækager. Presenningen er brandhæmmende, så den kan bruges på historiske bygninger og lignende.

Presenningen fås i længder fra 8 m, 10 m, 12 m og 14 m og kan bruges på tage med bredder fra 0-24 m adskillige gange i træk.

Presenningen er fremstillet i standardlængder, men kan let forsynes med ekstra længder for større fleksibilitet. Sporene er skræddersyet til længden af ​​gitterbjælkerne og fastgjort med spændebøjler og fjederstifter. Derefter samles de ved hjælp af skinnesamleplader og tætninger.
