Energieffektive hydrauliksystemer i industri og automation

Forord

Hydraulik er en af de vigtigste teknologier i moderne industri. Fra produktionsanlæg og værktøjsmaskiner til entreprenørmaskiner, vindenergi og automatiserede produktionslinjer anvendes hydrauliske systemer til at overføre store kræfter med høj præcision og driftssikkerhed.

Selvom hydraulik har været anvendt i mere end 100 år, gennemgår teknologien i disse år en betydelig udvikling. Øgede krav til energieffektivitet, digitalisering og bæredygtighed betyder, at moderne hydraulikanlæg er langt mere avancerede end tidligere generationer.

---

Kapitel 1 – Introduktion til hydraulik

Hydraulikkens rolle i moderne industri

Hydraulik er en af de mest udbredte energioverførselsteknologier i verden. Selvom elektriske drivsystemer har vundet frem inden for mange områder, er hydraulikken fortsat uundværlig, når der kræves store kræfter, høj effekttæthed og robust drift under krævende forhold.

Hydrauliske systemer findes blandt andet i:

• Produktionsmaskiner
• Presseanlæg
• Sprøjtestøbemaskiner
• Entreprenørmaskiner
• Landbrugsmaskiner
• Offshore installationer
• Vindmøller
• Skibsindustri

I mange tilfælde ville alternative teknologier være både større, dyrere og mindre effektive.

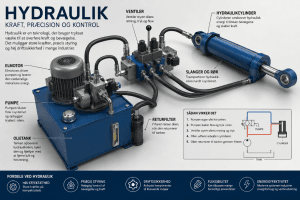

Hydraulikkens opbygning

Et hydraulisk system består grundlæggende af fem hovedkomponenter:

Energikilde

Normalt en elmotor eller dieselmotor.

Pumpe

Omdanner mekanisk energi til hydraulisk energi.

Ventiler

Kontrollerer tryk, flow og retning.

Aktuatorer

Hydraulikcylindre eller motorer udfører arbejdet.

Tank og filtre

Sikrer olieopbevaring, afkøling og renhed.

Hydraulikkens fordele

Hydraulik giver en række unikke muligheder:

Stor kraft på begrænset plads

Ved høje tryk kan relativt små cylindre udvikle enorme kræfter.

Fleksibel installation

Energi kan transporteres gennem rør og slanger over lange afstande.

Høj præcision

Moderne proportional- og servoventiler giver præcis regulering.

Høj driftssikkerhed

Korrekt vedligeholdte hydraulikanlæg kan fungere problemfrit i årtier.

Hydraulikkens udfordringer

Selv de bedste systemer har begrænsninger.

De mest almindelige udfordringer er:

• Energitab
• Varmeudvikling
• Olieforurening
• Lækager
• Vedligeholdelseskrav

Derfor arbejder moderne hydraulik i stigende grad med energieffektivisering og digital overvågning.

---

Kapitel 2 – Hydraulikkens grundlæggende fysik

Pascal's lov

Hydraulikkens fundament bygger på Pascal's lov:

"Et tryk, der påvirker en indesluttet væske, overføres ens i alle retninger."

Dette gør det muligt at forstærke kræfter.

Eksempel:

Et stempel med lille areal påvirker et større stempel gennem en væske.

Resultatet bliver en kraftforøgelse.

Tryk

Tryk beskriver kraft pr. arealenhed.

I hydraulik anvendes typisk:

• bar
• MPa
• Pa

Praktiske driftstryk:

Anlægstype	Typisk tryk
Industri	100-250 bar
Mobile maskiner	180-350 bar
Specialanlæg	Op til 700 bar

Flow

Flow beskriver oliemængden pr. tidsenhed.

Normalt angives flow i:

• l/min
• m³/h

Flow bestemmer hastigheden på:

• Cylindre
• Motorer
• Processer

Effekt

Hydraulisk effekt afhænger af:

• Tryk
• Flow

Højt tryk giver stor kraft.

Højt flow giver høj hastighed.

Virkningsgrad

Alle systemer har tab.

Tab opstår gennem:

• Friktion
• Intern lækage
• Strømningsmodstand

Et moderne hydraulikanlæg kan opnå samlede virkningsgrader på 75-90 %.

Kompressibilitet

Selvom olie ofte betragtes som ukomprimerbar, kan den faktisk komprimeres en smule.

Dette har betydning for:

• Dynamik
• Regulering
• Servoanlæg

Luftindhold i olien øger kompressibiliteten betydeligt.

---

Kapitel 3 – Hydraulikvæsker

Hydraulikoliens funktion

Hydraulikolien er langt mere end et energimedie.

Den fungerer samtidig som:

• Smøremiddel
• Kølemiddel
• Korrosionsbeskyttelse
• Tætningsmiddel

Viskositet

Viskositet beskriver oliens flydeevne.

For høj viskositet giver:

• Store energitab
• Dårlige koldstartegenskaber

For lav viskositet giver:

• Utilstrækkelig smøring
• Øget slid

Temperatur

Den optimale olietemperatur ligger normalt mellem:

40 °C og 60 °C

For høje temperaturer medfører:

• Hurtigere olieældning
• Nedbrydning af additiver
• Kortere komponentlevetid

Forurening

Forurening er den største fjende i hydrauliske systemer.

Typiske forureningstyper:

• Støv
• Metalpartikler
• Vand
• Luft

Filtrering

Filtre klassificeres efter filtreringsgrad.

Moderne servoanlæg kræver ofte:

• 3-10 mikron filtrering

God filtrering kan forlænge komponentlevetiden markant.

Olieanalyse

Olieprøver kan afsløre:

• Slid
• Vandindhold
• Oxidation
• Additivforbrug

Mange virksomheder anvender olieanalyse som en central del af deres vedligeholdelsesstrategi.

---

Kapitel 4 – Hydraulikpumper

Pumpens funktion

Pumpen er hydraulikanlæggets energikilde.

Den leverer flow til systemet.

Pumpen skaber ikke tryk direkte.

Trykket opstår først, når flowet møder modstand.

Tandhjulspumper

Den mest simple pumpetype.

Fordele:

• Robust
• Driftssikker
• Billig

Ulemper:

• Lavere virkningsgrad
• Mere støj

Vingepumper

Vingepumper giver:

• Lavere støj
• Jævn drift
• Høj komfort

Anvendes ofte i stationære anlæg.

Stempelpumper

Den mest avancerede pumpetype.

Fordele:

• Høj virkningsgrad
• Højt tryk
• Variabelt flow

Moderne stempelpumper kan arbejde ved over 400 bar.

Variabelt deplacement

Pumpen tilpasser automatisk flowet efter behov.

Fordele:

• Lavere energiforbrug
• Mindre varme
• Højere effektivitet

Pumpeskader

Typiske fejl:

• Kavitation
• Slitage
• Forurening
• Overbelastning

Korrekt filtrering og vedligeholdelse er afgørende.

---

Kapitel 5 – Hydraulikmotorer

Motorens funktion

Hydraulikmotoren omdanner hydraulisk energi til rotationsbevægelse.

Motoren kan sammenlignes med en elektrisk motor.

Orbitmotorer

Kendetegnes ved:

• Lav hastighed
• Højt moment
• Robust konstruktion

Anvendes ofte i mobile maskiner.

Aksialstempelmotorer

Anvendes hvor der kræves:

• Høj effekt
• Høj hastighed
• Høj virkningsgrad

Radialstempelmotorer

Udvikler meget store drejningsmomenter.

Typiske anvendelser:

• Valseværker
• Offshore udstyr
• Marine systemer

Regulering

Motorens hastighed styres ved hjælp af:

• Flowregulering
• Variabel pumpe
• Proportionalventiler

Virkningsgrad

Moderne hydraulikmotorer kan opnå:

• Mekanisk virkningsgrad over 95 %
• Volumetrisk virkningsgrad over 95 %

Korrekt dimensionering er afgørende for optimal drift og energieffektivitet.

Kapitel 6 – Ventiler

Ventiler er hydrauliksystemets kontrolorganer. De bestemmer, hvor olien skal hen, hvor hurtigt den skal bevæge sig, og hvilket tryk der skal opretholdes. Uden ventiler ville hydrauliske anlæg være ukontrollerbare og potentielt farlige.

Retningsventiler

Retningsventiler styrer oliens strømningsvej. De mest almindelige typer er 4/3-ventiler, som har fire tilslutninger og tre stillinger.

Typiske funktioner:

1. Fremføring af cylinder
2. Stop af cylinder
3. Tilbagetrækning af cylinder

Retningsventiler kan aktiveres:

• Manuelt
• Elektrisk (solenoid)
• Hydraulisk
• Pneumatisk

Trykventiler

Trykventiler beskytter systemet mod overbelastning og regulerer trykniveauet.

Vigtige typer:

Ventiltype	Funktion
Overtryksventil	Beskytter mod for højt tryk
Trykreduktionsventil	Sænker trykket i en del af systemet
Sekvensventil	Sikrer korrekt rækkefølge af bevægelser

Flowventiler

Flowventiler regulerer oliemængden og dermed hastigheden på cylindre og motorer.

Der skelnes mellem:

• Faste dyser
• Justerbare flowventiler
• Trykkompenserede flowventiler

Trykkompenserede ventiler holder flowet konstant selv ved skiftende belastning.

Proportionalventiler

Proportionalventiler giver trinløs regulering af flow og tryk. De styres elektrisk og anvendes i moderne automatiserede anlæg.

Fordele:

• Præcis styring
• Bløde bevægelser
• Høj energieffektivitet

Servoventiler

Servoventiler anvendes ved meget høje krav til dynamik og præcision, f.eks. i testudstyr og avancerede maskinstyringer.

De er følsomme over for forurening og kræver meget ren olie.

Kapitel 7 – Hydraulikcylindre

Hydraulikcylinderen omsætter hydraulisk energi til lineær bevægelse og er en af de mest anvendte aktuatorer i industrien.

Cylinderens opbygning

En typisk cylinder består af:

1. Cylinderrør
2. Stempel
3. Stempelstang
4. Tætninger
5. Endebunde

Enkeltvirkende cylindre

Olien påvirker kun stemplet i én retning. Returbevægelsen sker ved hjælp af fjeder, tyngdekraft eller ydre belastning.

Fordele:

• Enkel konstruktion
• Lav pris
• Få tætninger

Dobbeltvirkende cylindre

Olien påvirker stemplet i begge retninger, hvilket giver fuld kontrol over bevægelsen.

Fordele:

• Høj præcision
• Kontrolleret returbevægelse
• Velegnet til automatisering

Teleskopcylindre

Anvendes når der ønskes stor slaglængde på begrænset plads.

Typiske anvendelser:

• Tiplad
• Kraner
• Affaldskomprimatorer

Dimensionering

Ved dimensionering skal der tages hensyn til:

• Kraftbehov
• Slaglængde
• Hastighed
• Driftstryk
• Sikkerhedsfaktor

For store cylindre giver unødigt energiforbrug, mens for små cylindre kan føre til overbelastning.

Sidebelastning

Cylindre er primært konstrueret til aksial belastning. Sidekræfter kan medføre:

• Slitage på tætninger
• Stangskader
• Reduceret levetid

Korrekt mekanisk opbygning er derfor vigtig.

Kapitel 8 – Akkumulatorer

Hydrauliske akkumulatorer fungerer som energilagre og kan forbedre både ydelse og energieffektivitet.

Blæreakkumulatorer

Den mest udbredte type. En gummiblære adskiller nitrogen fra hydraulikolien.

Fordele:

• Hurtig respons
• Kompakt design
• Høj driftssikkerhed

Membranakkumulatorer

Anvendes ved mindre volumener og moderate tryk.

Stempelakkumulatorer

Velegnede ved store volumener og høje tryk. Et stempel adskiller gas og olie.

Anvendelser

Akkumulatorer bruges blandt andet til:

• Energilagring
• Trykstabilisering
• Støddæmpning
• Nødstrøm til hydraulikfunktioner

Fortryk

Det korrekte nitrogenfortryk er afgørende.

For lavt fortryk:

• Dårlig energiudnyttelse
• Store tryksvingninger

For højt fortryk:

• Reduceret olievolumen
• Øget belastning på systemet

Sikkerhed

Akkumulatorer lagrer betydelig energi. Servicearbejde må kun udføres efter trykaflastning og i henhold til gældende sikkerhedsregler.

Kapitel 9 – Rør, slanger og fittings

Distributionssystemet er ofte undervurderet, men har stor betydning for energiforbrug og driftssikkerhed.

Stålrør

Fordele:

• Lavt tryktab
• Lang levetid
• Høj mekanisk styrke

Anvendes typisk i stationære anlæg.

Hydraulikslanger

Fordele:

• Fleksibilitet
• Vibrationsdæmpning
• Nem montage

Anvendes især i mobile maskiner.

Tryktab

Tryktab opstår gennem friktion i rør, bøjninger, ventiler og koblinger.

Konsekvenser:

• Højere energiforbrug
• Øget varmeudvikling
• Lavere ydelse

Dimensionering

For små rør giver høj hastighed og energitab. For store rør giver unødigt høje anlægsomkostninger.

Typiske anbefalede oliehastigheder:

Ledningstype	Hastighed
Sugeledning	0,5-1,5 m/s
Trykledning	3-6 m/s
Returledning	2-4 m/s

Lækageforebyggelse

Vigtige tiltag:

• Korrekt montage
• Momenttilspænding
• Regelmæssig inspektion
• Udskiftning af slidte slanger

Selv små lækager kan give betydelige energitab over tid.

Kapitel 10 – Hydrauliske kredsløb

Hydrauliske kredsløb bestemmer, hvordan energien transporteres gennem systemet.

Åbne systemer

Olien returnerer til tanken efter udført arbejde.

Fordele:

• Enkel konstruktion
• Lav pris
• Let vedligeholdelse

Lukkede systemer

Olien cirkulerer direkte mellem pumpe og motor.

Fordele:

• Høj virkningsgrad
• Kompakt opbygning
• Hurtig regulering

Anvendes ofte i hydrostatiske transmissioner.

Ringledningssystemer

Flere forbrugere forsynes fra samme hydraulikcentral.

Fordele:

• Bedre belastningsudligning
• Færre pumper
• Lavere investering

Load Sensing

Load Sensing er et af de mest energieffektive reguleringsprincipper.

Systemet registrerer automatisk:

• Belastning
• Flowbehov
• Trykbehov

Pumpen leverer kun den nødvendige effekt.

Fordele:

• Lavere energiforbrug
• Mindre varmeudvikling
• Højere virkningsgrad

Systemvalg

Valget mellem åbent, lukket eller Load Sensing-system afhænger af:

• Effektbehov
• Dynamik
• Investering
• Vedligeholdelse
• Energieffektivitet

Moderne industriprojekter vælger i stigende grad løsninger med variabel pumpeydelse og intelligent regulering for at minimere energiforbruget gennem hele anlæggets levetid.

Kapitel 11 – Måleteknik og overvågning

Måleteknik er grundlaget for både fejlfinding og optimering af hydrauliske anlæg. Uden pålidelige målinger er det vanskeligt at vurdere, om et anlæg fungerer korrekt eller energieffektivt.

I moderne hydraulik anvendes målinger ikke kun til servicearbejde, men også til løbende overvågning og procesoptimering.

Trykmåling

Tryk er den mest anvendte parameter i hydrauliske anlæg.

Måling af tryk kan bruges til:

• Belastningsanalyse
• Fejlfinding
• Sikkerhedsovervågning
• Energieffektivisering

Typiske målepunkter:

• Ved pumpen
• Før og efter filtre
• Ved ventiler
• Ved cylindre og motorer

Trykforskelle mellem to punkter afslører ofte skjulte energitab.

Flowmåling

Flowmåling anvendes til at verificere:

• Pumpens ydelse
• Ventilers funktion
• Intern lækage
• Proceshastigheder

Moderne flowmålere kan registrere meget små variationer og giver værdifuld information om anlæggets tilstand.

Temperaturmåling

Temperaturen er en vigtig indikator for systemets sundhedstilstand.

En temperaturstigning skyldes ofte:

• Overbelastning
• For høje tryktab
• Defekte komponenter
• Forkert olie

Vedvarende høje temperaturer reducerer oliens levetid og øger risikoen for fejl.

Tilstandsovervågning

Condition Monitoring er blevet standard i mange moderne anlæg.

Overvågningen kan omfatte:

• Tryk
• Flow
• Temperatur
• Vibrationer
• Oliekvalitet

Data opsamles kontinuerligt og anvendes til at optimere drift og vedligeholdelse.

---

Kapitel 12 – Energieffektiv hydraulik

Energiforbruget udgør ofte den største omkostning gennem et hydraulikanlægs levetid.

Mange ældre anlæg arbejder med betydelige energitab, som kan reduceres gennem relativt simple forbedringer.

Hvor forsvinder energien?

Energitab opstår typisk i:

• Elmotorer
• Pumper
• Ventiler
• Rørsystemer
• Lækager

I visse anlæg omsættes mere end halvdelen af energien til varme frem for nyttigt arbejde.

Højeffektive elmotorer

Moderne IE4- og IE5-motorer giver markant højere virkningsgrad end ældre motorer.

Fordele:

• Lavere energiforbrug
• Lavere temperatur
• Længere levetid

Frekvensomformere

Ved at regulere motorens omdrejningstal efter behov reduceres energiforbruget betydeligt.

Fordele:

• Blød opstart
• Mindre mekanisk belastning
• Lavere effektforbrug

Variabelt deplacement

Variabelt deplacement er en af de mest effektive energibesparende teknologier inden for hydraulik.

Pumpen leverer kun den nødvendige oliemængde.

Besparelser på 20-50 % er almindelige.

Energigenvinding

Moderne anlæg kan genanvende energi fra:

• Bremsning
• Sænkebevægelser
• Akkumulatorer

Energigenvinding bliver stadig vigtigere i takt med stigende energipriser.

Livscyklusomkostninger

Ved vurdering af hydraulikanlæg bør fokus flyttes fra investeringspris til samlede levetidsomkostninger.

Et dyrere anlæg kan ofte være billigere over 10-20 års drift.

---

Kapitel 13 – Fejlfinding

Systematisk fejlfinding reducerer nedetid og reparationsomkostninger.

En struktureret tilgang giver hurtigere resultater end tilfældig komponentudskiftning.

Kavitation

Kavitation opstår ved lavt tryk på pumpens sugeside.

Symptomer:

• Raslende lyd
• Vibrationer
• Hurtigt slid

Årsager:

• Tilstoppet filter
• For lille sugeledning
• For høj olieviskositet

Luft i systemet

Luft giver ofte:

• Ujævne bevægelser
• Støj
• Dårlig regulering

Luft kan trænge ind gennem:

• Utætte slanger
• Pakninger
• Koblinger

Intern lækage

Intern lækage er en af de mest almindelige fejl.

Typiske symptomer:

• Lav kraft
• Langsom bevægelse
• Høj temperatur

Intern lækage kan forekomme i:

• Cylindre
• Ventiler
• Motorer
• Pumper

Forurening

Forurening kan forårsage:

• Fastklemte ventiler
• Slid på pumper
• Beskadigede tætninger

Derfor bør olieanalyse være en fast del af vedligeholdelsen.

Fejlsøgningsprocedure

1. Registrer symptomer
2. Kontrollér olie
3. Mål tryk
4. Mål flow
5. Kontrollér temperatur
6. Sammenlign med tidligere data

Denne metode giver hurtig og effektiv fejlfinding.

---

Kapitel 14 – Vedligeholdelse

Vedligeholdelse er afgørende for hydrauliske systemers driftssikkerhed.

Et veldrevet vedligeholdelsesprogram reducerer både energiforbrug og nedetid.

Forebyggende vedligeholdelse

Omfatter:

• Filterskift
• Oliekontrol
• Visuel inspektion
• Funktionskontrol

Målet er at forhindre fejl før de opstår.

Olieanalyse

Olieanalysen fungerer som systemets helbredstjek.

Analysen kan afsløre:

• Vandindhold
• Slidpartikler
• Oxidation
• Forurening

Mange fejl opdages måneder før de bliver kritiske.

Filterservice

Filtre beskytter de mest følsomme komponenter.

Regelmæssig udskiftning:

• Forlænger levetiden
• Reducerer fejl
• Forbedrer energieffektiviteten

Predictive Maintenance

Predictive Maintenance kombinerer:

• Sensorer
• Dataanalyse
• Kunstig intelligens

Målet er at forudsige fejl før de opstår.

Dette reducerer både omkostninger og driftsstop.

Dokumentation

Et moderne vedligeholdelsessystem bør dokumentere:

• Servicehistorik
• Måledata
• Olieprøver
• Komponentudskiftninger

Dokumentationen skaber grundlag for løbende forbedringer.

---

Kapitel 15 – Hydraulik og bæredygtighed

Bæredygtighed er blevet en central del af industriel udvikling.

Hydraulikbranchen arbejder aktivt med at reducere energiforbrug og miljøpåvirkning.

Miljøvenlige hydraulikvæsker

Biologisk nedbrydelige olier anvendes i stigende grad inden for:

• Skovbrug
• Vandbygning
• Offshore
• Landbrug

Fordelene er:

• Mindre miljøpåvirkning
• Lavere oprydningsomkostninger ved lækager

CO₂-reduktion

De største reduktioner opnås gennem:

• Effektive motorer
• Variabel pumpestyring
• Energigenvinding
• Intelligent regulering

Elektrificering

Elektrificering betyder ikke hydraulikkens afskaffelse.

Tværtimod kombineres hydraulik i stigende grad med:

• Batterier
• Frekvensomformere
• Smart styring

Resultatet er mere energieffektive anlæg.

Cirkulær økonomi

Hydraulikkomponenter kan ofte:

• Renoveres
• Genbruges
• Opgraderes

Dette reducerer ressourceforbruget og forbedrer anlæggets bæredygtighed.

Fremtidens krav

Fremtidens hydraulikanlæg forventes at levere:

• Højere energieffektivitet
• Lavere CO₂-aftryk
• Øget digitalisering
• Bedre dokumentation

Hydraulik vil derfor fortsat være en vigtig teknologi i den grønne omstilling.

Kapitel 16 – Case Stories fra industrien

Teori og beregninger er vigtige, men den største læring opstår ofte gennem praktiske erfaringer. I dette kapitel gennemgås en række virkelighedsnære eksempler på, hvordan hydraulik anvendes og optimeres i industrien.

Case 1 – Energieffektivisering af et presseanlæg

En metalvirksomhed oplevede stigende energiomkostninger på et hydraulisk presseanlæg.

Udfordring

Anlægget var udstyret med:

• Fast deplacementspumpe
• Konstant motordrift
• Traditionel trykregulering

Pumpen arbejdede med fuld kapacitet uanset belastning.

Løsning

Virksomheden installerede:

• Variabel aksialstempelpumpe
• Frekvensomformer
• Digital styring

Resultat

• 38 % lavere energiforbrug
• Lavere olietemperatur
• Reduceret støjniveau
• Tilbagebetalingstid på under tre år

Case 2 – Hydraulik i vindmøller

Selvom mange funktioner i moderne vindmøller er elektrificerede, spiller hydraulik stadig en vigtig rolle.

Hydraulik anvendes blandt andet til:

• Bremsesystemer
• Pitch-regulering
• Servicefunktioner

Fordele:

• Høj driftssikkerhed
• Hurtig respons
• Store kræfter på begrænset plads

Case 3 – Fejl forårsaget af olieforurening

En fødevarevirksomhed oplevede tilbagevendende problemer med proportionalventiler.

Undersøgelsen viste:

• Højt partikelindhold i olien
• Utilstrækkelig filtrering

Efter installation af finfiltrering faldt antallet af fejl med over 80 %.

Case 4 – Offshore hydraulik

På offshore installationer er hydraulik ofte den foretrukne løsning på grund af:

• Høj effekttæthed
• Driftssikkerhed
• Robusthed

Særlige krav:

• Korrosionsbeskyttelse
• Fjernovervågning
• Redundans

---

Kapitel 17 – Beregningseksempler

Beregning af cylinderkraft

En cylinder har:

• Diameter: 125 mm
• Driftstryk: 250 bar

Stempelareal:

A = π × (0,0625)²

A = 0,01227 m²

Tryk:

250 bar = 25 MPa

Kraft:

F = p × A

F = 25.000.000 × 0,01227

F = 306.750 N

Svar:

Cylinderen udvikler cirka 307 kN.

Beregning af flow

En cylinder skal køre:

• Slaglængde: 600 mm
• Tid: 4 sekunder

Cylinderdiameter:

125 mm

Volumen:

0,01227 × 0,6

= 0,00736 m³

Flow:

0,00736 / 4

= 0,00184 m³/s

≈ 110 l/min

Beregning af effekt

Tryk:

250 bar

Flow:

110 l/min

Hydraulisk effekt:

P = (250 × 110) / 600

P = 45,8 kW

Beregning af energibesparelse

Eksisterende anlæg:

45 kW

Driftstid:

5.000 timer/år

Forbrug:

225.000 kWh

Ved 30 % energibesparelse:

67.500 kWh

Ved elpris:

1,5 kr./kWh

Årlig besparelse:

101.250 kr.

---

Kapitel 18 – Digitale værktøjer

Digitalisering ændrer hydraulikbranchen markant.

SCADA-systemer

SCADA anvendes til:

• Overvågning
• Alarmhåndtering
• Dataopsamling

Fordele:

• Høj driftssikkerhed
• Hurtig fejlfinding
• Dokumentation

IoT

Internet of Things giver mulighed for:

• Fjernovervågning
• Cloud-analyse
• Realtidsdata

Sensorer kan måle:

• Tryk
• Temperatur
• Vibrationer
• Flow

Digital Twin

En Digital Twin er en digital kopi af et fysisk anlæg.

Fordele:

• Simulering
• Optimering
• Fejlanalyse

Teknologien forventes at få stor betydning i fremtidens industri.

Kunstig intelligens

AI kan anvendes til:

• Fejlforudsigelse
• Energioptimering
• Vedligeholdelsesplanlægning

Hydraulik bliver dermed en integreret del af Industri 4.0.

---

Kapitel 19 – De 20 vigtigste råd

1. Vælg altid korrekt olie.
2. Hold olien ren.
3. Overvåg temperaturen.
4. Undgå kavitation.
5. Dimensionér rør korrekt.
6. Kontrollér filtre regelmæssigt.
7. Undgå lækager.
8. Mål energiforbruget.
9. Dokumentér servicearbejde.
10. Udfør olieanalyser.
11. Brug energieffektive motorer.
12. Overvej variabel pumpeydelse.
13. Implementér Load Sensing.
14. Brug condition monitoring.
15. Træn driftspersonalet.
16. Opdater styringssystemer.
17. Kontroller akkumulatorfortryk.
18. Planlæg forebyggende vedligeholdelse.
19. Analyser levetidsomkostninger.
20. Tænk energieffektivitet ind fra starten.

---

Kapitel 20 – Hydraulik i fremtiden

Hydraulik har udviklet sig gennem mere end hundrede år og vil fortsat være en vigtig teknologi i fremtidens industri.

Smart hydraulik

Fremtidens komponenter bliver udstyret med:

• Sensorer
• Trådløs kommunikation
• Selvdiagnose

Komponenterne bliver i stand til selv at rapportere deres tilstand.

Elektrificering

Elektriske drivsystemer vil overtage nogle opgaver, men hydraulik vil fortsat være nødvendig, hvor:

• Store kræfter kræves
• Høj effekttæthed er vigtig
• Robusthed prioriteres

Energieffektivisering

Fremtidens fokus bliver:

• Lavere energiforbrug
• Energigenvinding
• Intelligent regulering

AI-styrede anlæg

Kunstig intelligens vil kunne:

• Optimere energiforbruget
• Forudsige fejl
• Planlægge service

Den digitale hydraulikingeniør

Fremtidens hydraulikspecialist skal mestre:

• Mekanik
• Hydraulik
• Dataanalyse
• Automatisering
• Software

Hydraulik bliver derfor mere tværfaglig end nogensinde før.

---

Ordliste

Akkumulator: En komponent der lagrer hydraulisk energi.

Flow: Oliemængde pr. tidsenhed.

Hydraulikmotor: Omdanner hydraulisk energi til rotation.

Kavitation: Dampdannelse i væsken som kan beskadige komponenter.

Load Sensing: Energibesparende reguleringsprincip.

Pascal's lov: Grundlæggende lov om trykfordeling i væsker.

Proportionalventil: Ventil med trinløs regulering.

Servoventil: Højpræcisionsventil til avanceret styring.

Tryk: Kraft pr. arealenhed.

Virkningsgrad: Forholdet mellem tilført og nyttig energi.

---

Symboloversigt

Typiske hydrauliske symboler:

• Pumpe
• Motor
• Cylinder
• Retningsventil
• Overtryksventil
• Filter
• Tank
• Akkumulator

(Bør illustreres efter ISO 1219 i den færdige udgave.)

---

Kildeliste

• ISO 1219 – Fluid Power Systems and Components
• ISO 4406 – Hydraulic Fluid Contamination Classification
• CETOP Recommendations
• Bosch Rexroth Technical Manuals
• Danfoss Power Solutions Documentation
• Parker Hannifin Hydraulic Handbooks
• Eaton Hydraulic Training Manuals
• Festo Industrial Training Material
• Hydraulics & Pneumatics Engineering Publications
• Dansk Standard for hydrauliske installationer

Afslutning

Hydraulik er fortsat en af de vigtigste energioverførselsteknologier i moderne industri. Med kombinationen af mekanisk styrke, digitalisering og energieffektivisering står hydraulikken stærkt rustet til fremtidens krav om produktivitet, bæredygtighed og intelligent drift.
