Selvom der fra starten af projektet har været fastlagt brugen af
gammamålere, tog det stadig lang tid at samle alle specifikationer
til de enkelte målesteder. Det skyldes bl.a. er der til fabrikken
leveres produktionsudstyr fra forskellige store leverandører, og
man derfor skal have “alle i tale” før gammamålerne er specificeret
“på tværs” af de forskellige fabriksafsnit.
Et globalt samarbejde i ABB’s egen organisation, sikrede i
starten af 2015 en betydelig ordre fra slutkunden på levering af
procesudstyr, transmittere og el-dele, der primært stammer fra
ABB’s eget produktsortiment men også fra såkaldt 3. parts
leverandører. Det er her Summit Electronics kommer ind i billedet.
Summit repræsenterer verdens største producent af gammamålere;
Berthold Technologies fra Tyskland. ABB’s globale organisation
valgte at lægge detailprojektering og indkøb af bl.a. gammamålere,
hos ABB i Danmark, og dette samarbejde ABB/Summit imellem,
resulterede i en ordre på 69 gammabaserede målesystemer. Leverancen
indeholder 24 densitetsmålere, 18 niveautransmittere og 27
niveaukontakter, hvoraf en håndfuld er i SIL 2 version.
Grundlæggende er alle målesteder tilpas komplekse, hvilket gør dem
egnede for anvendelse af kontaktløs måling, og dermed er
gammatransmitteren et klart valg som standard. Der er dog
målesteder hvor høj omgivelsestemperatur, og ikke mindst krav til
materialevalg for korrosionsbeskyttelse har resulteret i nogle
specialkonstruerede løsninger.
Hos slutkunden vil nogle af målerne skulle idriftsættes med
hjælp fra Berthold’s lokale distributør, der også bistår
slutbrugeren i forbindelse med import- og ibrugtagningstilladelser
for de i alt 78 radioaktive kilder, der medgår i projektet. Langt
de fleste komponenter sendes direkte fra Berthold’s fabrik i
Sydtyskland direkte til site. Fra Summit Electronics suppleres med
diverse følgemateriel såsom solafskærmninger for alle detektorerne,
forbindelseskabel, advarselsskilte mv.
Som nævnt ovenfor er der SIL 2 niveaukontakter, der skal
anvendes som overfyldingsalarmer på nogle af de ekstrem kritiske
processer. Denne nyeste version af Bertholds niveaukontakt type LB
480, er nu godkendt til SIL 2 anvendelse, bl.a. på grundlag af
detektorens unikke funktion, der selv-checker forstærkning og
funktion ved hjælp af den til stadighed værende kosmiske stråling
som reference. Det betyder, at man ikke har behov for en ekstra
radioaktiv kilde ved en installation hvor den skal anvendes som
tømningsalarm.
Alle densitetsmålingerne skal anvendes på rørføringer hvor pulp,
vaskevand, blegevand etc. skal måles og overvåges. Typiske
måleområder har et delta på 0,2 g/cm³, og her er alle systemer
udlagt med en statistisk nøjagtighed på < ±0,5 % af måleområdet.
Mange gange er det dog ikke den specifikke nøjagtighed der skal
fokuseres på, fordi transmitterens evne til at gentage værdier er
ofte langt mere vigtig for en proces, og her er gammateknikken
mange andre systemer overlegne.
De fleste niveautransmittere skal anvendes som
indfødningsovervågning til conveyor systemer, såsom snegle og bånd,
der transporterer de forskellige former for flis der anvendes til
papir pulp produktionen. Nogle af disse målegab er relativ smalle,
hvilket har betydet at beregningen af kildestyrke og detektorens
følsomhed er ganske afgørende for ikke at “over size” den
radioaktive kildes aktivitet. Dette gør sig også gældende fordi
flis i flere af varianterne har lav rumvægt på < 250 kg/m³ og
dermed meget lav absorption.
Et par af niveautransmitterne har da også været nødvendige at
udlægge som en måling med stavkilde og stavdetektor for på den måde
at dække hele måleområdet af med en gammastråle der i sin fysiske
form er lineariseret både i toppen, og ikke mindst i bunden af
måleområdet hvor absorptionen vil være yderst ringe.
I projektet er der endvidere niveautransmittere, der med
målelængder på op til 8000 mm, og en tankdiameter på mere end 10 m,
betjenes af en enkelt radioaktiv kilde.
Papirfabrikken er under opførelse, og ventes at gå til
kommerciel drift i medio 2016.
Billede 1: Niveau switch baseret på punktkilde og
punktdetektor
Billede 2: Niveautransmitter baseret på punktdetektor og
stavkilde

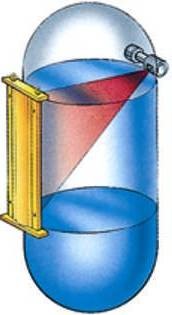

Billede 3: Niveautransmitter baseret på punktkilde og
stavdetektor
Billede 4: Densitetsmåling som “clamp on” på rørføring fra DN100
til DN700
