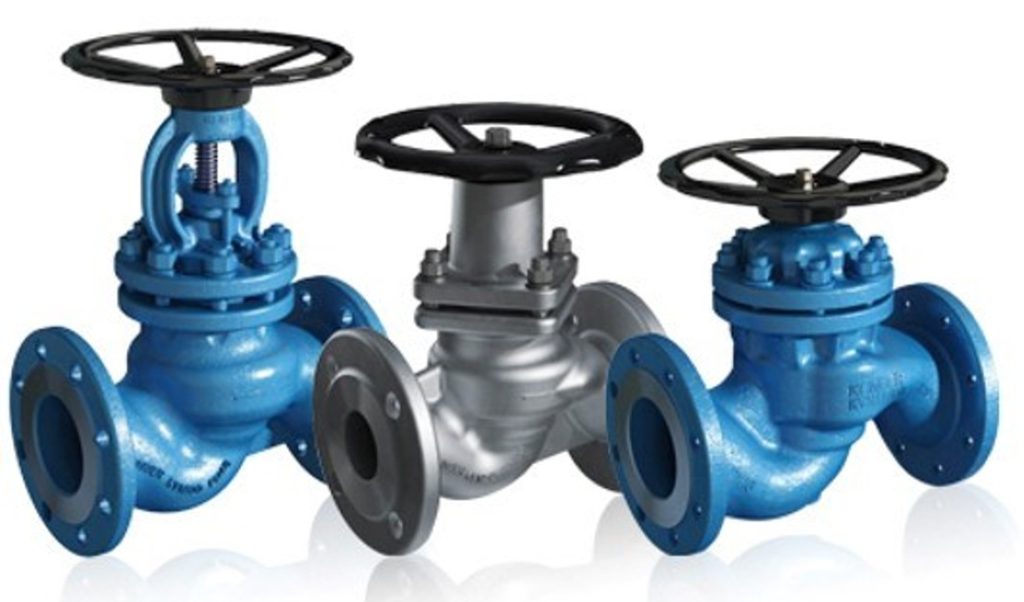

KLINGER – KVN som Reguleringsventil

KVN stempelventil til regulering

KLINGER Danmark har en KVN-ventil der kan benyttes til flere forskellige formål. Dens hovedformål er at være en On/Off ventil. Men man kan også konvertere en standard KVN stempelventil til en reguleringsventil. Dette gøres ved blot at skifte enten stempel eller lanternen- alt afhænger af ventilens dimensioner.

KLINGER Danmarks Standard KVN-ventil har følgende specifikationer:

• DN15-200
• Støbejern, Stål eller Syrefast rustfri stål
• -85° til 400°C
• Flangetilslutning PN16 / 40
• Gevind- / svejsetilslutning PN63

Hvad er fordelen ved at anvende KLINGER KVN Stempelventil som reguleringsventil?

Ved konverteringen har reguleringsventilen følgende fordele:

Lineær åbne/lukke funktion, som gør regulering af flowet mulig.

Undgå trykstød på grund af konstant og jævn åbnings-/lukkekurve.

En eksisterende standard KVN kan vi nemt konvertere til en reguleringsversion ved blot at skifte stempel eller lanterne.

Reguleringsversionen af KVN kan kombineres med elektriske eller pneumatisk aktuatorer for regulering.

KVN-design for regulering

De forskellige størrelser afgør hvorvidt det er stemplet eller lanternen der skal skiftes.
For ventiler i størrelsen DN15-DN50: er det stemplet der skal skiftes. Det skiftes til et der er konisk for lineær åbning og lukning. For ventiler i størrelsen DN65-DN200, er det lanternen der skal skiftes. Den nye lanterne har v-formede porte i lanternen. Dette er igen for at skabe en lineær åbne/lukke funktion.

Flow-reguleringskarakteristik

KVN med reguleringskegle har en konstant og ensartet regulering. Til forskel har en standard KVN stempelventil en mere brat åbning/lukning, som kan forårsage trykstød. Derudover kan reguleringsventilen leveres med elektriske og pneumatiske reguleringsdrev.
