Det er både hurtigt og effektivt at producere printkortprototyper med vores lasersystemer, se nedenfor. Printkortmønsterkort på under 35 sekunder.
Det er både hurtigt og effektivt at producere printkortprototyper med vores lasersystemer, se nedenfor. Printkortmønsterkort på under 35 sekunder.
1 Arbejdsgang
Procesparametrene er standard LPKF-parametre for det valgte materiale. Premium-funktionen med termisk syning blev brugt til renere scanningsfeltgrænser.
2 Konklusion
LPKF ProtoLaser U4 kan, ligesom de andre LPKF-lasersystemer, også bruges til produktion i små serier. Alle procesparametre kan optimeres ved hjælp af den velkendte arbejdsgang til hurtig prototyping.
Når passende parametersæt er blevet identificeret og valideret i testkørsler, kan de genbruges til produktion i små serier eller før serieproduktion.
Den dedikerede LPKF-software CircuitPro RP understøtter hurtig skift mellem projekter, uanset om det er prototyping eller serieproduktion. Funktioner som “trin og gentag” gør det nemt at duplikere både layout og værktøjsbaner. Afstanden og forskydningen mellem individuelle printkort kan defineres inden for sekunder. En forhåndsvisningsfunktion viser, om det ønskede antal printkort passer på det tilgængelige materiale, før hele beregningen udføres.
Selve processen ændres ikke mellem en enkelt prototype og et større parti printkort. Arbejdsgangen forbliver identisk. Når et projekt er beregnet og verificeret, kan det gentages når som helst uden at gå på kompromis med kvalitet eller fleksibilitet.
mange individuelle dele og produktion i lille skala med LPKF CircuitPro og LPKF ProtoLaser?
3 Bearbejdningstider
Maskinproces Bearbejdningstid (tt:mm)
LPKF ProtoLaser U4 Boring, strukturering og skæring 02:18
4 Resultat
Lille batch produktionSmall Batch Production
Vores applikationsafdeling har udarbejdet en kort video, der demonstrerer produktion i lille skala med en ProtoLaser. Hvad er forskellen mellem
Batchproduktion er lidt anderledes – se videoen:
• Importeret design multipliceres over arbejdsområdet ved hjælp af “Step and repeat”
• Beregning af værktøjsbaner udføres for alle små printkort samtidigt
• Derefter udføres processen med det samme værktøj over hele panelet

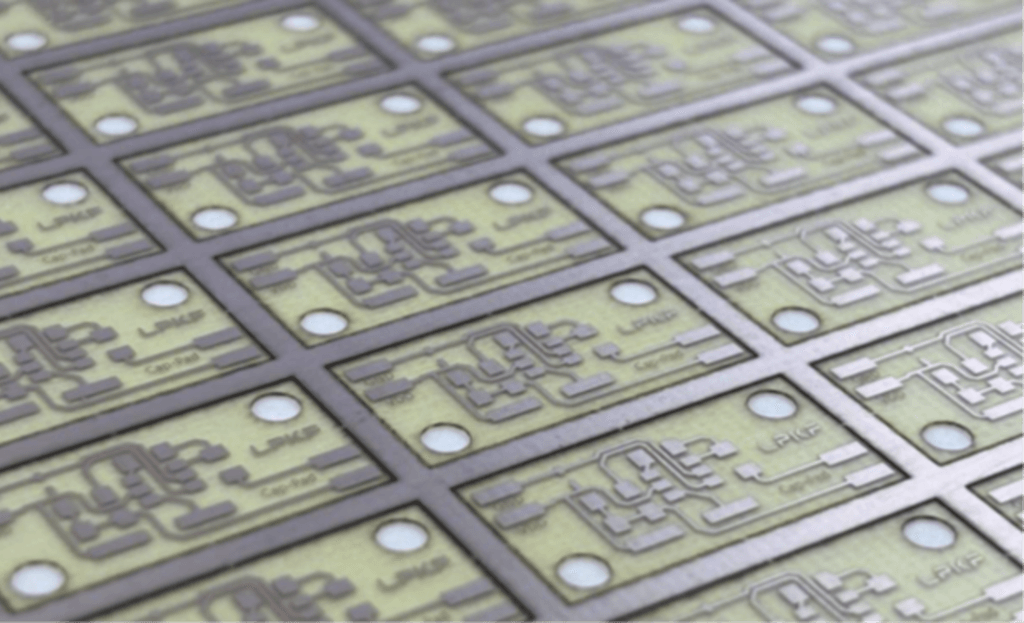

Resultat: 18 x 13 små printkort blev struktureret, boret og skåret på 2 timer og 18 minutter. Lyder det hurtigt nok?
Lad os beregne: (2 x 60 + 18) x 60 / (18 x 13) = 8.280s / 234 prøver = 35,4 s/prøve
Det er konkurrencedygtigt, ikke?

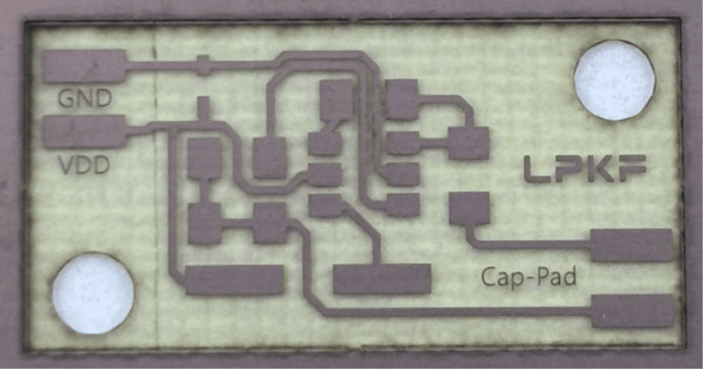

Lille, simpelt printkort på 35s.
Du kan også kontakte os hos Solectro, www.solectro.se eller +46 40 536600
