Cellesluser
Cellesluser – Kontroller luftstrømmen mellem områder
Cellesluser består af et rotorhus med ind og udløb, to endedæksler og en rotor. Rotoren er en aksel med et antal blade, som opdeler den i lommer. Bladene kan enten være faste eller udskiftelige. Cellesluser kan erhverves som standard ligesom de kan fremstilles efter kundens ønsker og behov.
En cellesluse er en mekanisk enhed, der bruges til at regulere flowet af bulkvarer i industrielle processer. Den er særlig vigtig i industrier, hvor præcision og kontrol over materialeflow er afgørende, såsom i fødevareindustrien, kemisk industri og i håndtering af landbrugsprodukter. Cellesluser fungerer ved at opdele materialestrømmen i mindre portioner, som derefter transporteres gennem en roterende mekanisme.
Leverandører af Cellesluser:
Aerzen Scandinavia Danmark
Industrivej 2
5550 Langeskov
Tlf.: +45 5143 03 34
E-mail: Brian.hvassnielsen@aerzen.com
Cellesluser.dk
Hovedvejen 8,
8920 Randers NV
Tlf.: 52 38 51 00
E-mail: salg@cellesluser.dk
Mespo ApS
Energivej 3
4180 Sorø
Telf.: 42 91 41 00
E-mail: mespo@mespo.dk
Stenstrup Valve
Nørremarksvej 50
DK-9270 Klarup
Phone: +45 82 82 05 00
Mail: info@stenstrupvalve.dk
Guide: Cellesluser – præcis dosering og sikker materialehåndtering i industrien
En cellesluse er en vigtig komponent i mange industrielle anlæg, hvor pulver, granulat, træflis, pellets eller andre bulkmaterialer skal transporteres eller doseres kontrolleret. Celleslusen fungerer både som doseringsenhed og som luftsluse, der adskiller områder med forskellige trykforhold uden at forstyrre materialeflowet. Det gør den til en central del af pneumatiske transportsystemer, filtre, cykloner og siloanlæg.
Inden for blandt andet fødevareindustrien, landbrug, kemi, energi og procesindustrien bidrager cellesluser til en stabil produktion, mindre støvdannelse og en mere energieffektiv materialehåndtering.
Hvad er en cellesluse?
En cellesluse – også kaldet en rotary valve, rotary feeder, cellehjulssluse eller doseringssluse – består af et hus med en roterende rotor, der er opdelt i flere kamre eller lommer.
Materialet falder ned i rotorens kamre fra en silo eller beholder. Når rotoren drejer, transporteres materialet kontrolleret til udløbet, samtidig med at luftgennemstrømningen mellem de to sider begrænses. Dermed kan anlægget opretholde de ønskede trykforhold uden større lufttab.
Hvor anvendes cellesluser?
Cellesluser anvendes i mange typer produktionsanlæg, blandt andet:
- pneumatiske transportsystemer
- siloanlæg
- cykloner
- filteranlæg
- støvopsamlingssystemer
- fødevareproduktion
- kemisk industri
- plastindustrien
- træ- og biomasseanlæg
- cement- og mineralindustrien
- foderproduktion
- kraftværker
De bruges både til kontinuerlig dosering og som overgang mellem områder med forskellige trykniveauer.
Hvordan fungerer en cellesluse?
En elmotor eller gearmotor driver rotoren med en fast eller variabel hastighed.
Rotorens kamre fyldes ved indløbet og tømmes ved udløbet. Den kontinuerlige rotation sikrer et ensartet materialeflow, samtidig med at systemet forbliver tæt.
Afhængigt af opgaven kan rotorens hastighed tilpasses for at regulere kapaciteten og doseringsmængden.
Hvilke materialer kan håndteres?
Moderne cellesluser kan håndtere mange forskellige bulkmaterialer, eksempelvis:
- mel
- sukker
- kaffe
- pulver
- granulat
- plastgranulat
- cement
- kalk
- flyveaske
- træpiller
- træflis
- savsmuld
- korn
- foder
- gødning
Valget af rotor, tætninger og materialer afhænger af produktets egenskaber såsom partikelstørrelse, fugtighed og slidstyrke.
Fordele ved en cellesluse
En korrekt dimensioneret cellesluse giver flere fordele:
- præcis og ensartet dosering
- stabil materialetransport
- reduceret støvudslip
- opretholdelse af trykforskelle
- mindre energiforbrug
- høj driftssikkerhed
- begrænset vedligeholdelse
- lang levetid
Derudover beskytter den efterfølgende udstyr mod overbelastning og uens materialetilførsel.
Materialevalg og udførelser
Cellesluser fremstilles i flere materialer afhængigt af anvendelsen.
Rustfrit stål anvendes ofte i fødevare-, pharma- og kemiindustrien, hvor hygiejne og korrosionsbestandighed er afgørende.
Støbejern og almindeligt konstruktionsstål benyttes typisk til biomasse, cement, mineraler og andre krævende industrielle applikationer.
Til eksplosionsfarlige områder kan cellesluser leveres i ATEX-godkendte udførelser med egnede motorer og komponenter.
Hvad skal man overveje ved valg af cellesluse?
Den optimale løsning afhænger blandt andet af:
- materialetype
- partikelstørrelse
- kapacitetsbehov
- driftstryk
- temperatur
- rotationshastighed
- tæthedskrav
- slidpåvirkning
- ATEX-krav
- rengøringskrav
- type af transportanlæg
En korrekt dimensionering giver både længere levetid og en mere stabil proces.
Vedligeholdelse af cellesluser
Selvom cellesluser er robuste konstruktioner, bør de efterses med faste intervaller.
Det omfatter blandt andet kontrol af:
- rotor
- tætninger
- lejer
- gearmotor
- sliddele
- eventuelle belægninger
Regelmæssig vedligeholdelse reducerer risikoen for driftsstop og sikrer en ensartet dosering gennem hele anlæggets levetid.
Mere viden:
En cellesluse består typisk af et cylindrisk hus med en roterende rotor inde i. Rotoren har flere kamre eller lommer, som fyldes med materialet fra en indløbsåbning. Når rotoren drejer, transporteres materialet til udløbssiden. Denne rotation sikrer en kontinuerlig og kontrolleret strøm af materialet. Celleslusens design gør det muligt at håndtere en bred vifte af bulkvarer, fra pulverformede stoffer til granulater og små faste stoffer.
I bulkvarerhåndtering spiller cellesluser en central rolle ved at forhindre overbelastning af efterfølgende udstyr. De hjælper med at opretholde en konstant strøm af materiale, hvilket er afgørende for processens effektivitet og produktkvalitet. Cellesluserne er også vigtige for at minimere støvudslip, hvilket er en væsentlig faktor i mange industrielle applikationer, hvor arbejdsmiljø og sikkerhed er i fokus.
En væsentlig fordel
En væsentlig fordel ved cellesluser er deres evne til at skabe en tryktæt forsegling mellem forskellige sektioner af et system. Dette er særligt vigtigt i situationer, hvor materialet skal transporteres mellem områder med forskellige trykforhold. For eksempel kan en cellesluse anvendes til at overføre materiale fra et område med lavt tryk til et område med højere tryk uden at miste systemets integritet.
Ved håndtering af bulkvarer, som korn, sukker, mel eller kemikalier, er det vigtigt at vælge den rette cellesluse. Valget afhænger af materialets karakteristika, såsom kornstørrelse, fugtindhold og flowegenskaber. Cellesluser er tilgængelige i forskellige materialer og overfladebehandlinger for at imødekomme forskellige industrielle krav. For eksempel anvendes rustfrit stål ofte i fødevareindustrien på grund af dets korrosionsbestandighed og hygiejniske egenskaber.
Kan tilpasses
Desuden kan cellesluser tilpasses med forskellige typer af tætningssystemer, afhængigt af applikationens specifikationer. Dette kan inkludere elastomertætninger eller metal-tætninger, som sikrer en optimal tætning og minimal materialespild. Regelmæssig vedligeholdelse af cellesluser er afgørende for at sikre deres langvarige ydeevne og effektivitet.
Samlet set er cellesluser en uundværlig komponent i moderne bulkvarerhåndtering. De sikrer præcis og kontrolleret materialeflow, opretholder systemets tryktæthed og minimerer støvudslip, hvilket bidrager til både effektivitet og sikkerhed i industrielle processer.
Celle-sluser bruges i industrier som farmaceutisk produktion, fødevareforarbejdning og mikroelektronik. Dette for at opretholde kontrollerede miljøer og forhindre forurening.
Også kendt som roterende luftsluser
De er også kendt som roterende luftsluser eller roterende ventiler og findes i forskellige størrelser og konfigurationer afhængigt af applikationen. Vedligeholdelse af en cellesluse inkluderer regelmæssig rengøring, smøring af lejer og kontrol af tætninger for at sikre korrekt funktion og forhindre lækager.
Korrekt installation og drift af cellesluserne er afgørende for at opretholde et sikkert og rent produktionsmiljø og minimere risikoen for forurening eller produkttab.
Cellesluser kan være udstyret med forskellige typer tætningsmaterialer afhængigt af applikationen, såsom gummi, silikone eller PTFE. Disse tætningsmaterialer sikrer en effektiv forsegling mellem de to områder og reducerer risikoen for lækager. Cellesluser kan også være designet til at modstå forskellige driftstemperaturer og trykniveauer for at imødekomme kravene i forskellige industrier.
FAQ om cellesluser
Hvad er en cellesluse?
En cellesluse er en mekanisk enhed, der doserer og transporterer bulkmaterialer, samtidig med at den opretholder en tæt overgang mellem områder med forskellige trykforhold.
Hvad bruges en cellesluse til?
Cellesluser anvendes til dosering af pulver, granulat, pellets, flis, korn og mange andre bulkmaterialer i industrielle procesanlæg.
Hvad er forskellen på en cellesluse og en doseringssluse?
Begreberne bruges ofte synonymt. En cellesluse fungerer både som doseringsenhed og som luftsluse, der begrænser luftgennemstrømningen mellem to proceszoner.
Hvilke industrier anvender cellesluser?
De anvendes blandt andet i fødevareindustrien, foderindustrien, kemisk industri, plastindustrien, biomasseanlæg, cementindustrien, landbrug og procesindustrien.
Kan en cellesluse bruges til pneumatisk transport?
Ja. Cellesluser er en vigtig komponent i pneumatiske transportsystemer, hvor de sikrer en kontrolleret materialetilførsel uden væsentligt tryktab.
Hvilke materialer kan en cellesluse håndtere?
Afhængigt af konstruktionen kan den håndtere pulver, granulat, plastgranulat, sukker, mel, korn, træpiller, flis, cement, aske og mange andre bulkmaterialer.
Kan cellesluser leveres til ATEX-områder?
Ja. Mange producenter tilbyder ATEX-godkendte løsninger til eksplosionsfarlige områder med passende motorer og komponenter.
Kræver en cellesluse meget vedligeholdelse?
Nej. Med regelmæssig kontrol af rotor, tætninger, lejer og gearmotor har cellesluser normalt en lang levetid og et begrænset vedligeholdelsesbehov.
Hvilke materialer fremstilles cellesluser i?
De fremstilles typisk i støbejern, kulstofstål eller rustfrit stål afhængigt af branche, slidforhold og hygiejnekrav.
Hvordan vælger man den rigtige cellesluse?
Valget afhænger af materialetype, kapacitet, trykforhold, temperatur, slid, rengøringskrav og eventuelle ATEX-krav. En korrekt dimensioneret cellesluse sikrer høj driftssikkerhed, ensartet dosering og en effektiv materialehåndtering.

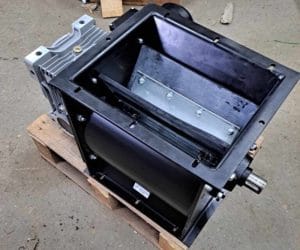

XL cellesluser fra Cellesluser.dk
XL cellesluser fra Cellesluser.dk
XL Cellesluse egner sig til større stokerfyr. Der kan denne ekstra kraftige cellesluse, der findes i to størrelser være gavnlig. Q-30XL300x300 har samme mål som den almindelige Q-30, men både udvendigt og indvendigt er den udformet i et kraftigere materiale.
Q-30XL300x600 er en ekstra lang cellesluse i samme kraftige kvalitet til de helt store opgaver. Denne XL cellesluse er udført i 4 mm plade med en kraftigere aksel og aftagelig endeplade. Rotoren består af 6 kraftige rotorvinger, der er boltet sammen omkring gummilamellerne. Det gør den ekstra kraftig og ideel til bl.a. træflis i større anlæg, hvor en kraftig kapacitet er påkrævet.
Endepladen sidder fast med 8 bolte, som gør service nemt og enkelt. De gør det muligt at trække hele rotoren ud for rengøring og lignende.

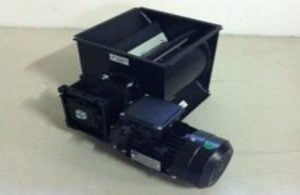

Cellesluser.dk – Q20
Q-20 er en mellemstørrelse cellesluse med en kapacitet på 7,1 m3 / timen
En doseringssluse eller cellehjulssluse til mange formål. Q-20 er en mellemstørrelse cellesluse med en kapacitet på 7,1 m3 / timen. Den måler 39×35 cm og er 21,5 cm høj. Ved både indløb og udløb er det udvendige mål 21,5×21,5 cm.
Hertil fås forskellige typer motor afhængig af behov og den ønskede kraft. Slusen kan nemt og enkelt kobles sammen med diverse tilbehør ved brug af vores Q-20 spændebånd.
Vores doseringssluse eller cellehjulssluse kan tilsluttes de fleste anlæg vha. diverse overgange. Skulle der være behov for en anden løsning, så tøv ikke med at kontakte os. Vi hjælper gerne med at finde den rette løsning.
En doseringssluse eller cellehjulssluse
Celleslusen indeholder en langsomt roterende rotor med seks kamre. På hvert rotorblad er der monteret en slidstærk gummilamel af typen EDPM. Denne udmærker sig ved at være ekstremt fleksibel, samt at tåle både høje og lave temperaturer. Gummilamellen danner en lufttæt tætning mod rotorhuset, der forhindrer materialet i at blokere rotoren.
Celleslusen leveres med en rotor der er designet til at håndtere eksempelvis kværnet materiale og pellets. Gummilamellerne som er fremstillet af EDPM- 65 – 70 o Shore gummi, er fleksible og monteret på rotorbladene, så de slutter tæt til slusens sider. Disse tåler både høje og lave temperaturer samt mindre trykforskelle.
Cellesluser fra Albjerg
Cellesluser anvendes bl.a. til transport af korn og foderstoffer, træflis, træpiller og spåner, leca, kunstgødning og granulater, samt produkter til levnedsmiddelindustrien.
Albjerg Cellesluser kan anvendes til en lang række formål inden for pneumatisk transport.
Cellesluser anvendes bl.a. til transport af korn og foderstoffer, træflis, træpiller og spåner, leca, kunstgødning og granulater, samt produkter til levnedsmiddelindustrien.
Cellesluser er anvendelige til mobile anlæg, monteret på lastbiler, containere mv., samt til stationære anlæg særligt til den industrielle sektor.
Cellesluser kan produceres til forskellige drivmidler, mest anvendt er montering af oliemotor eller gearmotor.
Albjerg Cellesluser kan leveres i standard udførsel eller som fleksible modeller som er konstrueret og produceret i nært samarbejde med kunden. Standard modeller leveres i støbejern, andre modeller i varierende stålmaterialer som er tilpasset anvendelsen hos kunden.
Albjerg Cellesluser er driftsikre og produceret i materialer af højeste kvalitet. Alle vore cellesluser produceres på vores værksted i Stenstrup. Alle produkter bliver gennemgået systematisk gennem hele produktionen for at sikre at kvaliteten er i top, derfor afprøver og tester vi altid inden afsendelse eller montage
