Trykmåling Differenstryk

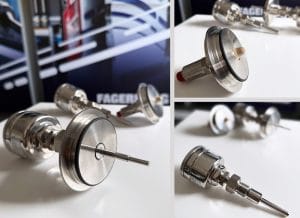

Siden 1978 har Klay udviklet og produceret instrumenter til præcis måling af tryk, niveau, temperatur og flow.

Alle produkter er designet i fuldt rustfrit stål, hvilket sikrer robusthed, lang levetid og høj driftssikkerhed.

Fra hygiejniske applikationer i fødevareindustrien til de strenge krav i pharma, dækker deres portefølje et bredt udvalg af procesforbindelser – gevind, flange, hygiejniske clamp-løsninger og kundetilpassede designs.

Denne mangfoldighed betyder:

• Fleksibilitet – den rette løsning til ethvert anlæg.
• Compliance – opfyldelse af branchens strenge standarder for sikkerhed og renhed.
• Pålidelighed – stabil ydeevne på tværs af applikationer.

Med Klay Instruments får du ikke bare et måleinstrument – du får en pålidelig partner, der sikrer nøjagtige data og compliance i selv de mest regulerede processer.

Vil du vide mere eller har du brug for sparring?
Så tøv ikke med at tage fat i os.

Teknisk overblik: Klay Instruments’ produktkategorier

Klay Instruments leverer procesinstrumentering til mange industrier, med produkter inden for måling af tryk, niveau, flow og temperatur.

1. Tryk (Pressure)

Tryktransmittere (Pressure transmitters)
Disse enheder måler absolut- eller relativt tryk i processer og omdanner det til et elektrisk signal til videre behandling eller kontrolsystemer.

Differenstryktransmittere (Differential pressure transmitters, f.eks. “DP-4000”)
Måler trykforskel mellem to punkter, ofte anvendt til filterdiagnose, flowovervågning og trykdifferentialkontrol.

2. Niveau (Level)

Niveau-transmittere (Level transmitters)
Bruges til kontinuerlig niveauovervågning i tanke og beholdere ved hjælp af tryk-, kapacitans- eller andet måleprincip.

Nedsænkelige transmittere (Submersible level transmitters, f.eks. Hydrobar)
Designet til at blive nedsænket i væske og måle hydrostatisk tryk som funktion af væskens dybde.

Niveauswitches / niveaualarmer (Level switches, Vibraswitch, FLX etc.)
Diskrete enheder, der registrerer om niveauet har passeret et fast tærskelpunkt – nyttige til overfyldningsalarmer, tørkørselsbeskyttelse mv.

3. Flow

Flowmåling ved differenstrykprincip (Flow via differential pressure transmitter)
Ved at måle trykfaldene over en indsats (f.eks. en indsats med restriktion) kan man beregne flowhastighed/volumenflow. En komponent i dette er DP-4000 transmitteren.

4. Temperatur

Temperatursensorer (Pt100)
Resistive temperaturfølere (Pt100) benyttes ofte i procesmåling for præcis og stabil temperaturmåling.

Temperaturtransmittere (TT-2000, TT-4000)
Disse moduler konverterer signalsignaler fra temperatursensorer (f.eks. Pt100) til standardiserede outputs for styring og datalogning.

Buhl & Bønsøe udvider sit produktudvalg indenfor transmittere med en digital differenstryktransmitter – DE90, fra tyske Fischer Mess- und Regeltechnik. Transmitteren udmærker sig blandt andet ved et stort 4-linjet display med bargraf, stort måleområde og enkel betjening og parameter indstilling – samt mange anvendelsesmuligheder. Displayet har skiftende baggrundsfarve, der indikerer processens tilstand i forhold til indlagte grænseværdier.

Transmitteren DE90 er en multifunktionel transmitter til differenstryk, og er blandt andet meget velegnet til overvågning af indblæsnings- og udsugningsluft i filtrerings- og udvindingssystemer.

Fleksibel og præcis differenstryktransmitter med høj nøjagtighed

Fischer DE90 er en fleksibel og præcis differenstryktransmitter, som måler nøjagtigt og har et bredt måleområde (fra 25 Pa til 25 kPa). Transmitteren kan udvides med følere til måling af temperatur, relativ luftfugtighed og luftkvalitet, hvilket bl.a. gør det muligt, at foretage temperaturkompensation ved indblæsnings- og udsugningsluft ved måling af volumen flow. Analoge output (strøm/spænding), samt op til fire kontaktoutput for styring. Som option Modbus RTU interface.

Mange fordele med en DE90 differenstryktransmitter

Med en DE90 transmitter fra Fischer får du blandt andet følgende fordele:

• Kontrolleret måling af volumen flow til nedbringelse af omkostninger
• Dynamisk filterovervågning gør det muligt, at opdage eventuelle filterblokeringer i tide
• Individuel kontrol af faciliteter i renrum og sikkerhedslaboratorier
• Kan integreres i renrumspaneler og kontrolcentraler

Fischer DE90 har desuden den fordel, at den kan bruges i ATEX zoner (2 og 22) samt er godkendt til sikkerhedskritiske applikationer.

Kontakt:
Kim Max-Christensen
Produktchef
kma@buhl-bonsoe.dk
Telefon 45 95 04 15

Klinger Danmark udvider atter programmet indenfor Klinger 201DP er en familie af differenstryk transmittere beregnet til rene, ikke korrosive, gasser og væsker, f.eks. i forbindelse med ventilationssystemer eller filterovervågning.

Differenstryktransmitteren leveres i måleområder fra 0,3 mbar op til 350 bar med en standard nøjagtighed bedre end 0,5% (0,2% som option). Den kompakte sensordel leveres med G1/2” procestilslutning, udført i rustfri stål (SS304).

Udgangssignalet er analogt (4…20 mADC) og transmitteren kan forsynes med lokaldisplay for

visning af måleværdi.

Sensor med temperatur kompensation

Sensoren er en lukket enhed, baseret på piezoelementer, der er skærmet fra mediet med

en rustfri metalmembran.

Sensoren er temperatur kompenseret med en indbygget RTD der sikrer høj målenøjatighed i

hele anvendelsesområdet -10 til +70 °C.

Leveres med kalibreringscertifikat

Som udgangspunkt vælger du mellem 4 forskellige måleceller/-områder, hvorefter

transmitteren kan indstilles til lige det måleområde du ønsker.

Uanset hvilket område du bestiller den i, medleveres dansk manual og kalibreringscertifikat (3 punkter) i overensstemmelse med det valgte måleområde.

Vælger du Klinger 201DP til din næste måleopgave får du derfor:

● En alsidig transmitter til lave differenstryk.

● Høj målenøjagtighed i et stort måleområde.

● Enkel installation uden yderligere indstilling

Læs mere om Klinger’ differenstryk transmittere her
