PVD-belægning – En avanceret teknologi til overfladebehandling
PVD-belægning, også kendt som Physical Vapor Deposition, er en avanceret teknologi inden for overfladebehandling. Den anvendes bredt i industrien til at forbedre holdbarhed, slidstyrke og æstetik af forskellige produkter.
Den grundlæggende proces bag PVD-belægning indebærer fordampning af et fast stof materiale til en gasfase, hvorefter det kondenseres på overfladen af det emne, der skal belægges. Denne proces sker i en vakuumkammer under kontrollerede betingelser.
Fordelene ved PVD-coating er mange. Først og fremmest resulterer det i en tynd, men ekstremt holdbar belægning, der er modstandsdygtig over for ridser, korrosion og slid. Dette gør det ideelt til anvendelse på alt lige fra værktøjer og maskindele til smykker og køkkenudstyr.
Leverandører af PVD-belægning (coating)
Teknologisk Institut
Gregersensvej 1
2630 Taastrup
Tlf.: 72 20 20 00
E-mail: info@teknologisk.dk
Guide: PVD-belægning – slidstærke overflader til krævende industrielle applikationer
Hvad er PVD-belægning?
PVD-belægning (Physical Vapor Deposition) er en avanceret overfladebehandling, hvor et meget tyndt lag metal eller keramisk materiale påføres et emne i et vakuumkammer. Belægningen forbedrer overfladens egenskaber, blandt andet slidstyrke, hårdhed, korrosionsbestandighed og friktion, uden at ændre emnets dimensioner nævneværdigt.
Processen anvendes i dag inden for en lang række industrier, hvor komponenter udsættes for høj mekanisk belastning, høje temperaturer eller aggressive miljøer. PVD er især kendt for at forlænge levetiden på værktøjer, forme og præcisionskomponenter.
Hvordan fungerer PVD-belægning?
Ved PVD-belægning placeres emnerne i et vakuumkammer, hvor belægningsmaterialet – eksempelvis titanium eller krom – omdannes til damp ved hjælp af fysisk energi. Dampen kondenserer derefter på emnets overflade og danner en meget tynd, tæt og ensartet belægning.
Belægningstykkelsen ligger typisk mellem få og omkring ti mikrometer, hvilket gør teknologien ideel til præcisionskomponenter, hvor tolerancerne er afgørende.
Hvor anvendes PVD-belægning?
PVD-belægning anvendes i mange forskellige brancher, blandt andet:
- Maskinfremstilling
- Metalbearbejdning
- Bilindustrien
- Luftfart
- Medicoteknik
- Elektronikindustrien
- Værktøjsproduktion
- Formværktøjer til plastindustrien
- Fødevareindustrien
Teknologien benyttes både til funktionelle belægninger, der forbedrer komponenternes ydeevne, og til dekorative belægninger med høj slidstyrke.
Fordele ved PVD-belægning
En af de største fordele ved PVD-belægning er kombinationen af høj hårdhed og meget lav lagtykkelse.
Typiske fordele omfatter:
- Høj slidstyrke
- Lav friktion
- Forbedret korrosionsbestandighed
- Høj overfladehårdhed
- Lang levetid
- Stor dimensionsnøjagtighed
- Høj vedhæftning til emnet
- Temperaturbestandighed
- Ensartet overfladekvalitet
Resultatet er komponenter, der holder længere og kræver mindre vedligeholdelse, selv under krævende driftsforhold.
Typiske PVD-belægninger
Der findes flere forskellige PVD-belægninger, som vælges ud fra anvendelsen.
Blandt de mest anvendte er:
- Titaniumnitrid (TiN)
- Titanaluminiumnitrid (TiAlN)
- Kromnitrid (CrN)
- Zirkoniumnitrid (ZrN)
- DLC-lignende hårde kulstofbelægninger til udvalgte applikationer
Hver belægning har sine egne egenskaber med hensyn til hårdhed, friktion, temperaturbestandighed og korrosionsbeskyttelse.
PVD eller CVD – hvad er forskellen?
PVD og CVD (Chemical Vapor Deposition) anvendes begge til at påføre tynde belægninger, men processerne er forskellige.
PVD bygger på en fysisk fordampning af belægningsmaterialet i vakuum, mens CVD baseres på kemiske reaktioner ved høj temperatur. PVD kan ofte udføres ved lavere procestemperaturer, hvilket gør teknologien velegnet til komponenter, der ikke må påvirkes termisk i samme grad.
PVD-belægning til værktøjer og maskindele
Skærende værktøjer som bor, fræsere, gevindværktøjer og drejeværktøjer er blandt de mest udbredte anvendelser af PVD-belægning.
Belægningen reducerer friktionen mellem værktøj og materiale, forbedrer varmebestandigheden og øger værktøjets levetid betydeligt. Også stempler, forme, matricer og andre maskinkomponenter kan opnå længere levetid og mere stabile produktionsprocesser.
Sådan vælger virksomheden den rette PVD-belægning
Den optimale løsning afhænger blandt andet af:
- Grundmaterialet
- Arbejdstemperatur
- Belastning
- Slidtype
- Korrosionspåvirkning
- Friktionskrav
- Krav til overfladefinish
- Komponentens geometri
En grundig analyse af driftsforholdene sikrer, at belægningen giver den ønskede levetid og ydeevne.
Mere viden:
Desuden giver PVD-belægning mulighed for en bred vifte af farver og finish, hvilket gør det til et populært valg for designere og producenter, der ønsker at tilføje æstetisk appel til deres produkter.
En anden fordel ved PVD-coating er dens evne til at forbedre materialets overfladeegenskaber uden at ændre dets grundlæggende struktur. Dette bevarer materialets oprindelige styrke og integritet, samtidig med at det tilføjer ekstra funktionelle egenskaber.
PVD-belægning anvendes også i avancerede teknologier som halvlederproduktion og solcelleindustrien, hvor præcision og pålidelighed er afgørende.
I sidste ende giver PVD-belægning producenterne mulighed for at skabe produkter, der ikke kun er mere holdbare og funktionelle, men også mere attraktive og innovative. Med fortsat forskning og udvikling forventes anvendelsesområdet for PVD-belægning at udvide sig yderligere i fremtiden.
Hvor giver PVD-coating god mening?
PVD-coating anvendes på en række forskellige materialer og produkter på tværs af forskellige industrier. Nogle af de mest almindelige materialer, der drager fordel af PVD-belægning, inkluderer:
- Stål: Værktøjer, maskindele og rustfrit stålkomponenter belægges ofte med PVD for at forbedre deres slidstyrke og korrosionsbestandighed.
- Titanium: PVD-belægning anvendes på titan overflader for at forbedre deres slidstyrke og æstetiske kvaliteter. Dette er især vigtigt i luftfarts- og medicinske applikationer.
- Legeringer: Aluminiumslegeringer og andre metal legeringer kan også belægges med PVD for at forbedre deres overfladeegenskaber og æstetik.
- Plastik: PVD-belægning kan påføres plastmaterialer for at give dem ekstra holdbarhed, glans og farvevariation.
Når det kommer til produkter, er der en bred vifte af ting, der kan drage fordel af PVD-belægning:
- Værktøjer: Skærende værktøjer som boremaskiner, fræsere og drejestål belægges ofte med PVD for at forlænge deres levetid og forbedre deres ydeevne.
- Smykker: Ædelmetaller som guld og sølv kan belægges med PVD for at tilføje farvevariation og forbedre holdbarheden.
- Briller: Linser og brillestel kan belægges med PVD for at gøre dem ridsebestandige og lettere at rengøre.
- Bilkomponenter: Alt lige fra motordele til fælge kan belægges med PVD for at forbedre deres slidstyrke og æstetik.
- Elektroniske enheder: Komponenter i elektroniske enheder kan belægges med PVD for at forbedre deres ledeevne, korrosionsbestandighed og æstetik.
Generelt set er PVD-belægning en alsidig teknologi, der kan tilpasses til en lang række materialer og produkter for at forbedre deres ydeevne, holdbarhed og æstetik.
FAQ – PVD-belægning
Hvad er PVD-belægning?
PVD-belægning er en vakuumbaseret overfladebehandling, hvor et meget tyndt lag metal eller keramisk materiale aflejres på et emne for at forbedre slidstyrke, hårdhed og korrosionsbestandighed.
Hvad står PVD for?
PVD står for Physical Vapor Deposition, som direkte oversat betyder fysisk dampaflejring.
Hvilke fordele giver PVD-belægning?
Belægningen giver blandt andet højere slidstyrke, lavere friktion, længere levetid, forbedret korrosionsbestandighed og høj dimensionsnøjagtighed.
Hvilke materialer kan PVD-belægges?
PVD anvendes primært på stål, rustfrit stål, hårdmetal, titanium og andre metaller, men kan også anvendes på visse keramiske materialer afhængigt af processen.
Hvor tyk er en PVD-belægning?
En PVD-belægning er typisk mellem 1 og 10 mikrometer tyk og påvirker derfor kun emnets mål i meget begrænset omfang.
Hvad bruges PVD-belægning til?
Teknologien anvendes blandt andet på skærende værktøjer, forme, præcisionskomponenter, medicinsk udstyr, maskindele og dekorative metaloverflader.
Er PVD-belægning miljøvenlig?
PVD-processen foregår i et lukket vakuumsystem og anvender ikke de samme kemiske processer som mange traditionelle overfladebehandlinger. Det gør teknologien til et attraktivt valg i mange moderne produktionsmiljøer.
Hvad er forskellen mellem PVD og CVD?
PVD bygger på fysisk fordampning af belægningsmaterialet, mens CVD anvender kemiske reaktioner til at opbygge belægningen. PVD kan ofte udføres ved lavere temperaturer og er derfor velegnet til mange præcisionskomponenter.
Kan PVD-belægning forlænge værktøjers levetid?
Ja. En korrekt valgt PVD-belægning kan reducere slid og friktion betydeligt, hvilket ofte giver længere levetid og mere stabile bearbejdningsprocesser.
Hvilke brancher anvender PVD-belægning?
PVD-belægning anvendes blandt andet inden for maskinbygning, metalbearbejdning, automotive, luftfart, medico, elektronik, plastindustrien og værktøjsfremstilling.
Teknologisk Institut opgraderer med nyt avanceret udstyr til analyse af overflader og belægninger
Teknologisk Institut opgraderer med nyt avanceret udstyr til analyse af overflader og belægninger
Teknologisk Institut har investeret i to nye højteknologiske analyseudstyr, der skal hjælpe dem med at udvikle bedre overfladebelægninger til danske og udenlandske virksomheder. Det nye udstyr giver mulighed for at måle egenskaberne på både overflader og tynde belægninger meget præcist, hvilket er afgørende for udvikling af f.eks. slidstærke belægninger til værktøjer, maskindele og lignende.
Enhedsberegner til omregning af enheder inden for Molær koncentration
Præcis måling af tynde belægninger
Det nye udstyr består af en nanoindenter og et specialiseret røntgendiffraktometer. Nanoindenteren er en meget avanceret hårdhedsmåler, som kan bestemme hårdhed og elasticitet på overflader af materialer og på tynde, funktionelle belægninger med tykkelser på ned til ca. 100 nanometer. Røntgendiffraktometeret kan bruges til at analysere materialers krystalstruktur.
"Med det nye udstyr kan vi nu karakterisere og måle på tynde overfladebelægninger, som ellers er ekstremt vanskelige at analysere," forklarer sektionsleder Christian Moeslund Zeuthen fra Teknologisk Institut.
[BOKS: Det nye udstyr bruges til avanceret materialekarakterisering og omfatter:
- En nanoindenter til måling af bl.a. hårdhed og elasticitet. Den er egnet til at måle på mange forskellige materialer som fx metaller, plast mv. hvor man er interesseret i at vide noget om de mekaniske egenskaber af overfladen eller en påført overfladebelægning.
- Et specialiseret røntgendiffraktometer til analyse af de strukturelle egenskaber af materialer og overflader på et atomart niveau]
Praktiske anvendelser for industrien
Det nye analyseudstyr skal bl.a. bruges til nyudviklig og optimering af PVD-belægninger, som er en stor aktivitet hos Teknologisk Instituts Tribologicenter. Ud over denne aktivitet tilbydes disse analyser også til kunder, som har behov for denne type målinger.
"Vi kan nu tilbyde langt mere detaljerede analyser af tynde belægninger, som ellers er meget vanskelige at måle på. Det giver virksomhederne mulighed for at optimere deres produkter hurtigere og mere præcist," forklarer Christian Moeslund Zeuthen, sektionsleder på Teknologisk Institut.
Styrker dansk industri
Udstyret er bl.a. særligt relevant til:
- Udvikling af mere slidstærke produktionsværktøjer
- Optimering af overfladebelægninger
- Kvalitetskontrol og analyse af belægninger
- Udvikling af nye overfladebelægninger til en bred vifte af anvendelser
"Vi kan nu meget præcist analysere helt ned til få 100 nanometer tynde belægninger. Det giver os mulighed for at optimere materialer og belægninger til f.eks. forøgelse af værktøjers funktion og holdbarhed eller til at udvikle nye overfladeløsninger til eksempelvis den grønne omstilling," udtaler seniorspecialist Klaus Pagh Amtoft.
Fakta om det nye udstyr:
- Nanoindenteren måler med kræfter fra 100 mikronewton til 1 newton
- Røntgendiffraktometeret kan analysere belægninger fra få nanometer til 50 mikrometers tykkelse
- Alle analyser udføres in-house hos Teknologisk Institut i Århus
Investeringen skal hjælpe danske og udenlandske virksomheder med at få større indsigt i overfladeegenskaber samt udvikle næste generation af overfladebelægninger og dermed styrke deres konkurrenceevne på det internationale marked.

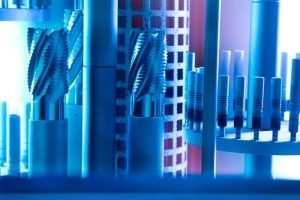

Teknologisk Institut – Omstilling til nye energikilder stiller krav til nye overflader
Virksomheders brug af nye energikilder som brint og metanol stiller nye krav til motorernes overflader. Nye belægninger kan løse udfordringerne.
Virksomheders brug af nye energikilder som brint og metanol stiller nye krav til overfladerne i motorerne i overgangen fra fossile brændstoffer til de nye grønne energikilder, påpeger Teknologisk Institut. Samtidig kan virksomheder ved at have øget fokus på overfladebelægninger arbejde mod mindre friktion og slid, som ellers kan blive et dyrt bekendtskab i form af høj kassationsrate, højt energiforbrug, nye værktøjer og øget maskintid.
- Normalt har vi været vant til, at vores motorer skulle køre på benzin eller diesel, ligesom vi havde olie til at smøre motorerne med. Går man over til ikke-fossile brændstoffer såsom metanol, der smører meget dårligt, kan man i stedet lave en overfladebelægning, der kan fungere som smøremiddel, siger Bjarke Holl Christensen, sektionsleder på Teknologisk og specialist i overfladebelægninger.
Hos Teknologisk Institut har man specialiseret sig i at lave overflader, som passer til det enkelte behov – fagområdet er kendt som Tribologi, som er viden om friktion, mekanisk slid og smøring. En tynd, specialiseret belægning over grundmaterialet kan optimere materialet og potentielt mindske friktion og spare energi.
Når man laver belægninger på Teknologisk Institut, bruger man en teknik, der hedder Physical Vapor Deposition - også kaldet PVD coating. Denne teknik er god til tribologiske belægninger, hvor den kan give friktions- og materialebesparelser - men den kan også bruges indenfor andre områder, fx under omstillingen til nye energikilder som brint og metanol.
Kan mindske materialeforbruget
En vigtig brik, når man som virksomhed ønsker at optimere produktionen, er at reducere materialeforbruget. Her er emners slidstyrke helt essentielt, da den rigtige overfladebelægning er afgørende for at få en høj levetid på materialerne.
- Med en tribologisk belægning kan man få en overflade, der er mere slidstærk. Det betyder, at du kan få længere levetid på dit produkt og mindske behovet for at lave nye produkter, hvilket har en stor betydning i forhold til materialeforbrug, lyder det fra Bjarke Holl Christensen, som tilføjer:
- At dit udstyr ikke går så let i stykker med en tribologisk belægning taler samtidig ind i den nuværende problemstilling med "brug-og-smid-væk-kulturen": Kan et værktøj holde i længere tid, betyder det, at der ikke skal produceres end ny del, fordi man faktisk har fået det lavet ordentligt fra start af.
Et eksempel er en opgave for Michael Lundbeck A/S, som leverer plastelementer til medicinske produkter. De har gennem Innovationsfondsprojektet Super-Moulds med Teknologisk Institut fået belagt sprøjtestøbeforme med en nyudviklet coating, som gjorde det muligt at gå fra et scenarie, hvor plastelementerne ofte sad fast i formen til at kunne køre mere end 13.000 kørsler uden problemer.
Lettere at genbruge værktøj
Nye overfladebelægninger kan også gøre det lettere at genbruge værktøj. Når et værktøj ikke længere lever op til specifikationerne, bliver det oftest kasseret, og et nyt tages i brug. Men i mange tilfælde, hvor en coating har været brugt, kan denne fjernes, og en ny kan påføres. Ved gentagne cyklusser kan levetiden af værktøjet mangedobles.
- Der betyder det selvfølgelig noget, om man skal bruge ti skærende værktøjer, eller om man kan nøjes med ét skærende værktøj med tribologisk belægning. Det vil nemlig betyde en stor besparelse i forhold til at skulle lave nye værktøjer, som vil være energi- og omkostningsmæssigt tunge, lyder det fra Bjarke Holl Christensen.
Et eksempel på forbedring af skærende værktøjer er Innovationsfondsprojektet Cutting-Edge, hvor det bedste produkt på markedet blev undersøgt for forbedringsmuligheder. Her blev flere dele af skæret optimeret, heriblandt PVD-belægningen. Det resulterede i 28,5 procent øget skærehastighed og 137 procent øget levetid i forhold til benchmark.
Mindre friktion kan give besparelser
Ud over forøget hårdhed kan belægningerne også give mindre friktion mellem bevægelige dele – helt uden andre smøremidler. Et eksempel herpå er blandt andet virksomheder, der producerer og håndterer dåser. Disse virksomheder vil ofte vælge værktøjer, som man er nødt til at smøre – men skal man smøre sit værktøj, betyder det også, at man efterfølgende vil have mange dåser, der skal rengøres.
- Mindre friktion kan skabe værdi på mange forskellige måder. Mindre friktion i pumper, motorer og gear kan give lavere energiforbrug og forøget levetid, mens belægningerne i andre situationer kan spare et smøremiddel væk. På den måde kan man mindske rengøring og spare vand og kemikalier, forklarer Bjarke Holl Christensen.
