Samlemuffer – En sikker og holdbar forbindelse til rør og ledninger
Samlemuffer anvendes til at forbinde rør eller ledninger på en sikker og holdbar måde uden behov for svejsning eller gevindskæring. De bruges i en bred vifte af industrier, herunder VVS, el-installationer og pneumatiske systemer.
Samlemuffer er komponenter, der bruges til at forbinde eller samle to eller flere elektriske ledninger eller kabler sammen. Det er en fysisk enhed, der normalt består af et metalhylster eller et isolerende plastmateriale med indvendige elektriske kontakter.
I industrielle rør- og kabelinstallationer kan præcisionsskæring af rør og ledninger ved hjælp af rørlaserskæring forbedre pasform og samlingskvalitet, hvilket reducerer risikoen for lækager og elektriske fejl.
Leverandører af Samlemuffer:
HellermannTyton
Industrivej 44A, 1. SAL.
4000 Roskilde
Tlf: +45 70237120
E-mail: htdk@HellermannTyton.dk
Pipeconnect
Elmevej 2
6740 Bramming
Tlf.: 2344 2544
E-mail: kg@pipeconnect.dk
Pro-Pipe Norway AS
Sydagervej 3, Alslev
6800 Varde
Tlf.: 75 11 53 93
E-mail: kontakt@pro-pipe.dk
Schneider Electric Danmark A/S
Lautrupvang 1
2750 Ballerup
Tlf.: 88 30 20 00
WAGO Denmark A/S
Lejrvej 17
3500 Værløse
Tlf.: 44357777
E-mail: gitte.jensen@wago.com
Mere viden om en Samlemuffe:
Der findes forskellige typer samlemuffer afhængigt af anvendelsen:
- Mekaniske samlemuffer – ofte anvendt i VVS- og trykrørssystemer, hvor de sikrer en tæt forbindelse gennem kompressions- eller spændebøsninger.
- Krympe- og skruesamlemuffer – bruges primært i el-installationer til at skabe pålidelige forbindelser mellem kabler.
- Lodde- og limsamlemuffer – giver en stærk og varig samling, ofte anvendt i kobber- og plastledninger.
Formålet med en samlemuffe er at sikre en pålidelig og sikker forbindelse mellem ledningerne, hvilket muliggør overførsel af elektrisk strøm eller signaler. Muffen sikrer, at ledningerne forbliver korrekt forbundet og beskytter samtidig mod fysisk kontakt eller kortslutning.
Samlemufferne findes i forskellige typer og størrelser
Dette er afhængigt af applikationen og kravene. Nogle af de almindelige typer inkluderer skrueterminaler, stikforbindelser, klemforbindelser og lodde-forbindelser. Disse forskellige typer kan bruges i forskellige elektriske og elektroniske systemer, herunder bygningsinstallationer, industriel elektricitet og apparater, elektronik, telekommunikation og meget mere.
VVS-installatører bruger samlemuffer til at forbinde rørsektioner i VVS-systemer i boliger, kommercielle bygninger og industrielle faciliteter. Dette kan omfatte rør til vandforsyning, afløb, kloak, opvarmning og køling.
Samlet set benytter sig en bred vifte af fagfolk og industrier af samlemufferne til at installere, vedligeholde og reparere rørsystemer i forskellige applikationer. Samlemuffer er en vigtig komponent i rørsystemer, da de muliggør en sikker og pålidelig forbindelse mellem rørsektioner og tillader strømmen af væsker eller gasser gennem rørsystemet.
Kompakte samlemuffer fra WAGO
Kompakte samlemuffer fra WAGO
Takket være den mere omfattende digitalisering og de stadig mere komplekse elinstallationer kræves der nu også en mere innovativ distributionsteknologi. WAGO går derfor skridtet videre med den nye samlemuffe 221-420: WAGO's samlemuffe med håndtag sparer både plads og tid, ligesom den er kompakt og alsidig. Den sætter derfor nye standarder inden for elektrisk forbindelsesteknologi.
Ingen ledertilslutninger går tabt
I modsætning til kabelbroer risikerer du med WAGO's samlemuffer ikke at miste nogen ledertilslutninger. Samlemuffen (420) fra 221-serien har nemlig plads til hele 10 ledere med samme potentiale, og disse kan tilsluttes ganske intuitivt uden brug af værktøj. Der kan både gøres brug af fintrådede ledere fra 0,14 til 4 mm² og flertrådede ledere fra 0,2 til 4 mm². Takket være det kompakte 2-plans design er det nemt at finde plads til WAGO's samlemuffe i selv trange rum.
Alsidige anvendelser
Mærkespændingen og mærkestrømmen for WAGO samlemuffen er henholdsvis 450V og 32A. Dette åbner op for talrige anvendelsesmuligheder for ledningsføring af fordelere, f.eks. i bygningsinstallationer – lige fra rullegardiner til varmekredsfordelere, sikkerhedsteknik og samtaleanlæg til tilslutning af det elektriske komfur i hjemmet.
Værktøjsfri, hurtig og sikker
WAGO's samlemuffe gør brug af CAGE CLAMP®-teknologien – en pålidelig og vedligeholdelsesfri tilslutningsteknologi til tilslutning af ledere ved hjælp af en fjederklemme i individuelle klemmerum. Dette eliminerer behovet for komplekse trin såsom krympning af trådendekapper. Det letter derfor arbejdsgangen og sparer ligeledes tid for såvel installatører som producenter. Sikkerhedsaspektet er også en vigtig prioritet for WAGO: Det transparente "glas" giver mulighed for en øjeblikkelig visuel inspektion, så det er muligt at verificere den normativt korrekte kontakt. Selv når lederne er blevet installeret, er det nemt at udføre tekniske inspektioner via åbningerne på for- og bagsiden.
Mulige udvidelser
Der kan fastgøres adskilligt tilbehør til WAGO's samlemuffer. Det er f.eks. muligt at tilkøbe monteringsadaptere med eller uden fødder til enten en lodret eller vandret montering på monteringsskinnen. Du kan også vælge trækaflastningsplader. Tilbehørsudvalget spænder desuden over en såkaldt Ex-certificering til de særlige forhold i en potentielt eksplosiv atmosfære samt en mere bæredygtig Green Range-variant.
Hurtigere. Sikrere. Mere kompakt.
WAGO 2273 fjedersamlemuffer gør installationen lynhurtig! Med push-in teknologi – ingen skruer, uden værktøj = Nul besvær.
WAGO 2273 fjedersamlemuffer gør installationen lynhurtig! Med push-in teknologi – ingen skruer, uden værktøj = Nul besvær.
- Op til 50% mindre end traditionelle samlemuffer
- Hurtig og sikker forbindelse – ingen efterspænding
- Gennemsigtig side for nem kontrol af ledertillslutning
- Ingen brug af værktøj
Perfekt til stikkontakter og andre snævre rum.
Er du klar til at optimere din installation? Se mere her

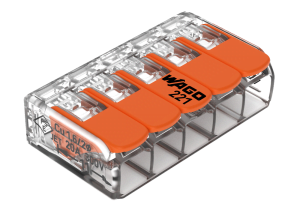

WAGO – Du genkender nok vores orange 221 samlemuffe
WAGO – Du genkender nok vores orange 221 samlemuffe
Men kender du alle dens fordele?
Fordele som:
- Af-isolerings markør
- 2 målepunkter på hver side af muffen
- Nem inspektion af ledere via det transparente hus
- Leveres op til 4mm² & 6mm² ledninger
- Massere af tilbehør, såsom Fastgørelsesadaptere, gelboxe, forgreningsboks m.m
Bliv helt opdateret på vores samlemuffe på vores hjemmeside
HUSK: Den findes også i en bæredygtig model
