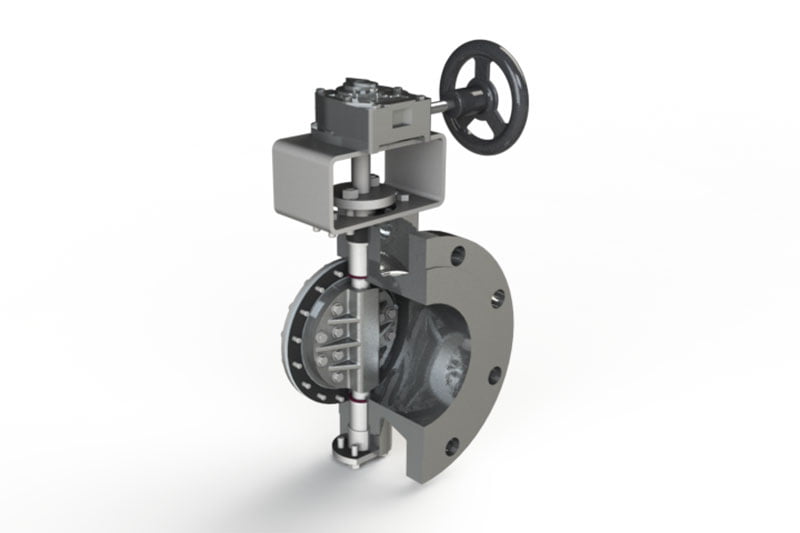

Insatech – Masoneilans nye lækagefrie butterflyventil

De nye butterflyventiler er kendetegnet ved deres nye og unikke design, som i højere grad sigter efter længere levetid også ved krævende reguleringsopgaver med mange cyklusser. Den lange levetid for de nye ventiler er primært opnået ved det specielle spindeldesign, som kan ridses op i følgende unikke egenskaber:

– Et kvadratisk spindeldesign som drejesikrer spindel og ventilplade indbyrdes samt fordeler moment over hele spindlens længde. Ventilpladen er selvcentrerende, hvilket bevirker meget mindre slid på sæderingen. Traditionelt er butterflyventiler designet med ventilpladen fikseret til spindlen enten med stifter eller feder/not. Dette giver dog uhensigtsmæs sige kærvvirkninger og et generelt større slid på sæde og ventilplade, specielt ved temperaturændringer. Dette elimineres dog med det nye spindeldesign

– Kombinationen af spindeldesign og lejekonstruktion betyder, at der ikke er nogen lækage over sædet, idet den fuldkomne tilpasning mellem sæde og plade betyder, at der ikke er noget offset i lukkesituationen.

– Spindellejringen er udført med maskinbearbejdede bøsninger, og disse er beskyttet mod forurening fra mediet af tætningsringe med grafitarmering

– Dobbelt blowout sikring i begge spindelender.

De nye ventiler anvendes i applikationer inden for olie og gas, kemisk industri og bryggeri, hvor store krav til pålidelighed og tæthed er ønsket. Derudover anvendes de, hvor pladsmangel kræver et kompakt design, og hvor nedetid er kritisk. Det optimale design af ventilpladen og sædet er udformet, så tryktabet over ventilen er minimeret, og i forhold til de fleste traditionelle design vil tryktabet være mindre grundet det bulbformede design.

Vil du vide mere, så kontakt Finn Iversen
tlf. +45 2761 4509 fiv@insatech.com
