Med håndholdte instrumenter kan EXFO tilbyde alt fra simple rødlyskilder til OTDR og avanceret dispersion. Optical Loss Test Sets (OLTS) giver mulighed for at teste dæmpning og til det har HF i samarbejde med EXFO nogle rigtig effektive løsninger.
Af Jacob Arent
Det er ingen hemmelighed at vi i Danmark er midt i et nyt FTTH-boom og til det anvendes der forskellige former for dokumentation – oftest kræves der som minimum en dæmpningstest af kundefibrene.
Herunder er en gennemgang af fire løsninger fra EXFO, der med hver sin fordel kan effektivisere teknikeres arbejdsgang. Udover de tre solide løsninger har vi en joker i ærmet; nemlig et fjerde testinstrument.
DEN SIMPLE
Et sæt bestående af lyskilde (FLS-300) og power meter (FPM-300).
Med denne løsning kan der nemt udføres en referencetest på den ønskede bølgelængde og herefter måles tab (dB) med FPM-300.
Det er ikke muligt at gemme testresultater/datalagring, men skal der blot tages et billede af resultatet i displayet, som dokumentation, er dette en løsning der er værd at overveje.

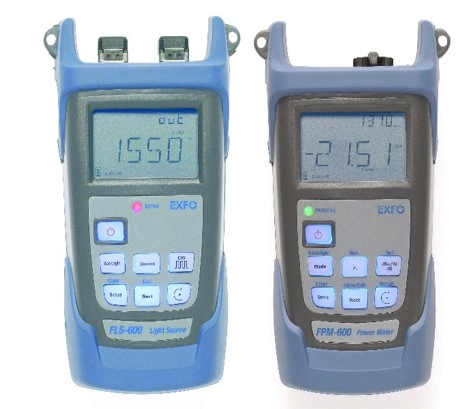

Går man et lille skridt videre og vælger et sæt med lyskilde (FLS-600) og power meter (FPM-600), får man et par ekstra features.
FPM-600 har datalagring og kan rumme 1.000 testresultater – disse kan eksporteres via USB og PDF-rapport etc. kan generes på PC.
600-serien har bølgelængde auto-switching. Denne feature gør det muligt at udføre to referencetest samtidigt og teste og gemme to bølgelængder ad gangen, hvilket gør denne løsning mere effektiv og attraktiv.
DEN SMARTE
Ved at kombinere lyskilden (FLS-600) med et andet power meter (MAX-FIP-P2X) får man en smart løsning med mulighed for TestFlow, som er EXFOs cloud-løsning.
MAX-FIP-P2X er en platform med touchskærm og et intuitivt brugerinterface. Filhåndtering, navngivning af filer og information til rapporter er let og PDF-rapport kan genereres på platformen.
TestFlow giver mulighed for på forhånd at definere jobs til den enkelte tekniker. Hvilke test skal udføres, hvor skal de udføres og hvem skal udføre opgaven – disse informationer sendes til platformen via clouden og alle testresultater uploades, når de er udført. Dette er en kæmpe optimering af arbejdsprocessen og fejlraten reduceres betydeligt. Med TestFlow slipper man bl.a. også for at USB-enheder fyldt med resultater kan gå tabt.
Løsningen kan desuden bølgelængde auto-switching og en FIP-400 inspektionsprobe kan let tilsluttes, hvis der skal inspiceres og renses.
DEN FORKROMEDE
MAX-940 er EXFOs og markedets topmodel, når det kommer til OLTS/dæmpningstest!
Mange features er med til at gøre dette til den optimale løsning.
- Guidet referencetest – så man undgår ukorrekte referencer der kan forsage -dB resultater.
- Touchskærm i både A og B enden – begge teknikere kan følge med i test-processen.
- Længdemåling.
- ORL-måling!
- Lyd- og visuel indikation af om der er forbindelse mellem main og remote enhederne.
- Testtid: 2 sekunder pr. fiber – lynhurtigt!
- Nemt og intuitivt farve- og touch display.
- Nem håndtering ag testresultater/filer.
- PDF-rapport kan genereres på platformen.
JOKEREN
Optical Xplorer (OX1) verdens første optiske fiber multimeter.
Dette instrument er oplagt til FTTH udrulning, 5G installation og generelt simpel og hurtig til fejlfinding i fibernetværk. Dette instrument er et ’plug and play’ produkt indeholdende mange effektive features!
OX1 kan kombineres med f.eks. FLS-300 eller FLS-600 og fungere som power meter i en dæmpningstest.
Det er også muligt at anvende OX1 som lyskilde og på den måde kombinere den med EXFOs power metre der er nævnt ovenfor.
OTDR-funktionen i OX1 gør det også muligt at måle det totale tab, hvis der anvendes launch- og receive kabler.
På få sekunder kan følgende informationer vises på OX1’erens touchskærm:
- Powermåling (dBm),
- Tab (dB)
- Længdemåling
- ORL
- 5-star rating af installationen
- Fault Locater (fremhæver de kritiske events der bør kigges på)
- Linkmapper (giver et billede af alle events på fiberen og gør fejlfinding let)
Optical Xplorer giver desuden mulighed for tone modulation og detektering (270 Hz, 330 Hz, 1 kHz, 2 kHz).
Optical Xplorer placerer sig hermed lige mellem et simpelt power meter og den mere avancerede OTDR og kræver ikke mere end en kort introduktion. 3 års garanti, kalibrering er ikke nødvendig og det er muligt selv at skifte en slidt/defekt konnektor med den patenterede Click-Out Connector.
