Hexagon lancerer håndholdt og automatiseret 3D-laserscanner designet til inspektion af store overflader

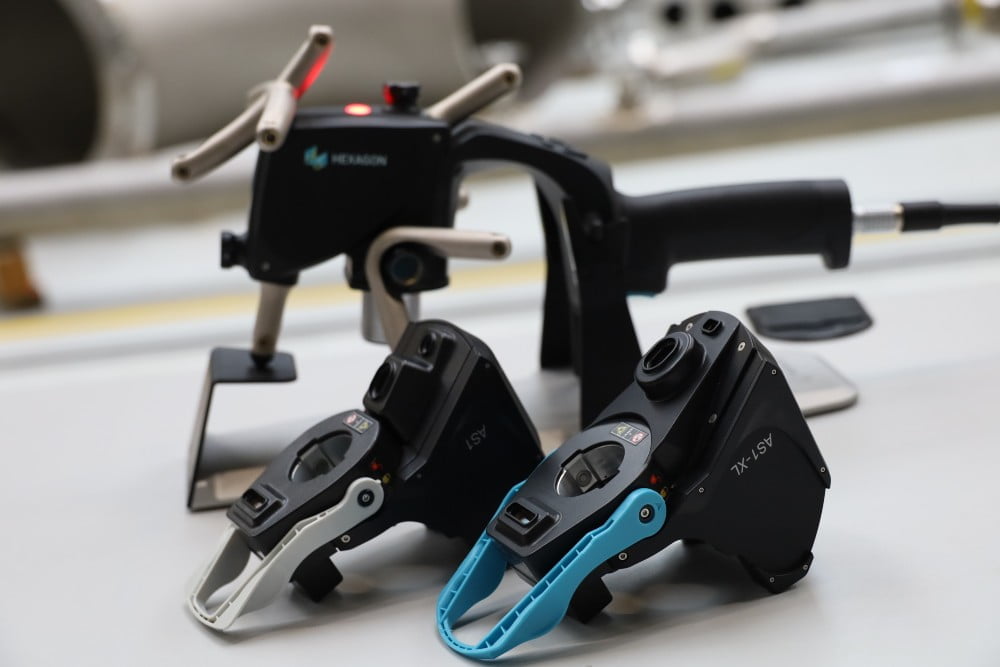

Absolute Scanner AS1-XL leverer scanningsdefinition af absolut højeste kvalitet til måling af store overflader til laserscanning både med bærbar arm eller lasertracker
Hexagons Manufacturing Intelligence-division har annonceret lanceringen af en ny modulopbygget 3D-laserscanner, der er designet til inspektion af store overflader til brug med både virksomhedens lasertracker og bærbare målearmsenheder. Den nye Absolute Scanner AS1-XL er bygget på samme SHINE-teknologi som det nuværende flagskib Absolute Scanner AS1. Hermed kan den indsamle ekstremt rene 3D-data ved meget høje hastigheder fra selv de mest udfordrende overfladetyper. Produktet fås nu i en pakke, der er designet til inspektion af store overflader og dybe hulrum på tværs af en lang række inspektionstyper, herunder paneler til luftfartsindustrien, skibspropeller og store støbninger i automobilbranchen.
AS1-XL har en ultrabred scanningslinje på 600 millimeter i mellemområdet. Kombineret med en registreringshastighed på 1,2 millioner punkter pr. sekund en frame rate på 300 Hz er den ideel til hurtig scanning af store overflader uden tab af inspektionsdetaljer. Scanneren har desuden en udvidet måleafstand på 700 millimeter, som sammen med dens arbejdsområde på 600 millimeter giver mulighed for måling af skjulte punkter fra op til en hel meter.
“Siden lanceringen af AS1 har vi ønsket at levere samme niveau af dataindsamlingskvalitet og automatiseringsegnethed i en enhed, der fokuserer på inspektion af store overflader,” siger Daniel Moser, Laser Tracker Product Director hos Hexagon. “Med vores tidligere generation af scannere har vi set, at der er interesse og anvendelsesmuligheder i markedet for en dedikeret scanningsenhed i stor skala. Med AS1-XL har vi kunnet leve op til løftet om et koncept for måling af store overflader på en langt mere tilfredsstillende måde takket være vores nye scanningsteknologi, der er ti gange hurtigere end LAS-XL fra vores tidligere generation.”
De egenudviklede intelligente eksponeringsalgoritmer i Hexagons SHINE-teknologi er nøglen til ydeevnen for AS1-XL. Teknologien gør det muligt at digitalisere næsten alle materialer, herunder mange forskellige overfladetyper og farvefinish i et enkelt scanningsgennemløb uden behov for justering af indstillinger. Det er dette og scannerens automatiseringskompatibilitet, der adskiller den udelukkende håndholdte enhed fra den tidligere generation af LAS-X. AS1-XL’s høje målehastighed og store registreringsafstand gør den ideel til en lang række automatiserede inspektionsopgaver. Den høje målehastighed gør det muligt for scanneren at holde trit med moderne robotteknologi i stedet for at udgøre en flaskehals i forhold til robottens banehastighed, mens den store registreringsafstand minimerer risikoen for kollision, fordi robotbanen ikke behøver at være så tæt på inspektionsobjektet.
Som med Absolute Scanner AS1 er AS1-XL designet med et modulært koncept, der giver kompatibilitet med både Hexagons flagskibssystemer til laserstracking og bærbare målearme – henholdsvis Leica Absolute Tracker AT960 og Absolute Arm 7-Axis. Den hurtige montering og den minimale opvarmningsperiode gør AS1 og AS1-XL giver brugerne mulighed for hurtige skift mellem detaljeret scanning med høj tæthed og inspektion af større overflader med enten en bærbar arm eller en lasertracker med et øjebliks varsel.
“Markedet har taget særdeles godt imod Absolute Scanner AS1 siden lanceringen i 2021, og det er fantastisk at kunne færdiggøre 3D-scanningsværktøjssættet i vores sortiment af bærbare målearme med en lige så imponerende enhed som AS1-XL,” siger Anthony Vianna, Portable Measuring Arm Product Director hos Hexagon. “Vores Absolute Arm-sortiment tilbyder et markedsledende målevolumen på op til 4,5 meter i diameter, hvilket gør det til en ideel platform for en stor enhed som AS1-XL. Selv med vores modeller med mindre diameter åbner den udvidede afstand mellem scannerne op for en masse anvendelser, der tidligere har været svære at dække, for eksempel interiører i produkter fra automobil-, jernbane- og flybranchen.”
Ligesom AS1 er AS1-XL IP54-klassificeret, hvilket giver mulighed for sikker og pålidelig drift i de udfordrende værkstedsmiljøer, der i stigende grad bruges til kvalitetsinspektion.
