Akustisk kamera til forebyggende vedligehold
Akustisk kamera til forebyggende vedligehold
Sonascreen generation 2 ankom 1 juli/24. Generation 2 har bedre specifikationer, flere mikrofoner, bedre display og kæmpe datalager på 1 TB. Samme gode pris som tidligere. Ring og hør nærmere.
Hvad er et akustisk kamera

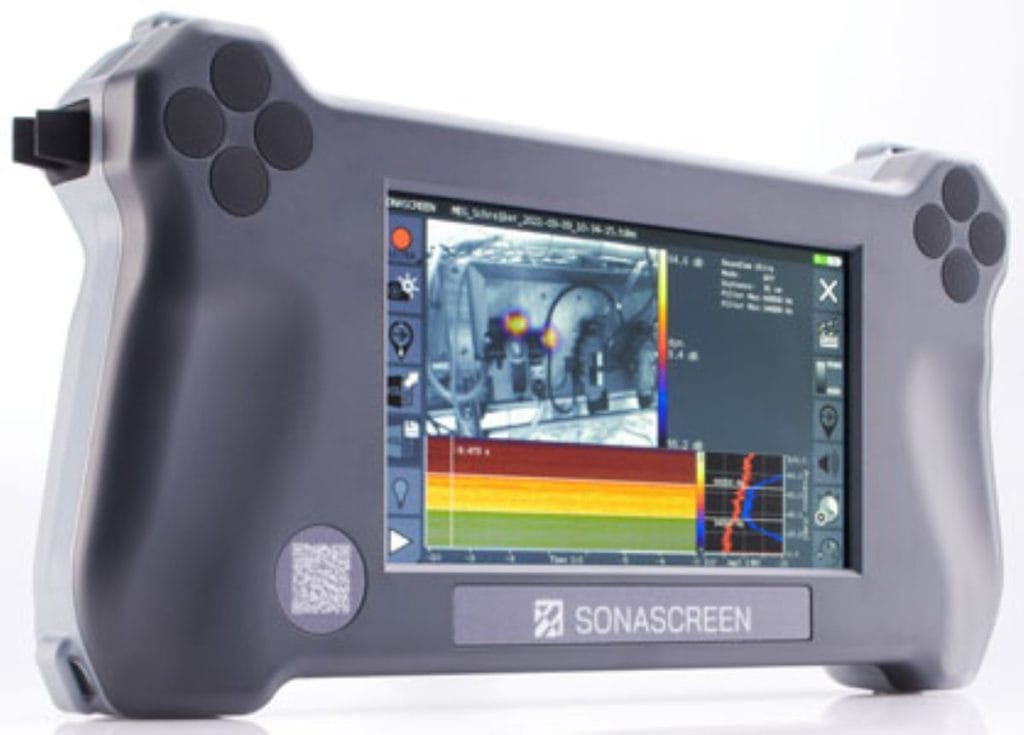

SonaScreen er et akustisk kamera der indeholder 176 følsomme mikrofoner i et lidt specielt mønster. Det er de små sorte prikker på kameraets forside. Sonascreen måler lydsignaler fra hver og en af de 176 mikrofoner samtidig. Signalet fra mikrofonerne signalbehandles og vurderes individuelt for positionering i det felt som enheden “peger på”. Enheden har også et almindelig visuelt kamera hvorved man kan visualisere og sé støjen (lyd) der kan komme fra én eller flere lydkilder. Man ser lyden i realtime.
Mikrofonerne er bredbånds mikrofoner (1 til 100kHz) der kan justeres til at måle i et smalt frekvensområde eller i hele frekvensområdet. Det der er udfordringen er at signalbehandle 176 signaler med op til 100kHz og vurdere alle signalerne samtidig med henblik på at vurdere hvor signalet kommer fra. Signalerne i hele frekvensområde digitaliseres og evalueres for position samtidig med at det visuelle billede digitaliseres.
Ala GPS teknologi
Det er lidt ala gps teknologi man bruger for at positionsbestemme en lydkilde det helt rigtige sted. Vi har “kun” 2 ører, men kan alligevel fornemme hvor en lyd kommer fra, især hvis det er i det lidt højere frekvensområde. SonaScreen har 176 meget retningsbestemte “ører” og klarer nemt denne opgave. Som det kan ses her til højre er mikrofonerne placeret i et ganske bestemt mønster, hvilket er yderst vigtigt rent målemæssigt for at undgå fejlsignaler ved beamforming.
Det udføres med en special udviklet processor der med 100 billeder pr sekund opdaterer det visuelle bilede med frekvenssignaler og amplitude fra de 176 mikrofoner, signalerne digitaliseres og der foretages avancerede beregninger på hvert punkt i “billedet”. SonaScreen er det eneste akustiske kamera, der kan udføre dette med en billede opdateringstid på 100 fps, så billedet er helt “live”. Samtidig kan billedet i den nyeste version overlejres med målingerne fra et indbygget termografikamera.
