Igus – Nye forlængerclips fra igus øger energikæders indvendige højde med op til 200 procent
Igus – Nye forlængerclips fra igus øger energikæders indvendige højde med op til 200 procent
Konstruktører, der arbejder med værktøjsmaskiner, kender udfordringen. Hvis der skal anvendes større slanger i forbindelse med en modernisering, kan det ofte kræve en dyr udskiftning af energikæden.
På AMB-messen i Stuttgart præsenterer igus et alternativ. Nye forhøjerclips til tværstivere kan eftermonteres og øger den indvendige højde i energikæder fra serierne E2.1, E4QL og E4.1L med op til 200 procent.
En maskiningeniør skal eksempelvis modernisere en CNC-fræsemaskine og ønsker at udstyre anlægget med en kraftigere udsugningsenhed. Problemet er, at udsugningsslangen har en større diameter end den tidligere model.
Slangen er derfor for stor til den eksisterende igus E2-energikæde. Energikæden skal beskytte slangen mod slitage og mekaniske skader under bevægelse.
Konstruktøren kan derfor overveje at skifte til en større energikæde. Det vil imidlertid både være dyrere og resultere i en overdimensioneret løsning til den pågældende applikation.
“For at hjælpe konstruktører med at reducere omkostningerne i sådanne situationer har vi udviklet en løsning, som øger energikædens indvendige højde ved hjælp af en enkel opgradering,” siger Dieter Reitz, Sales Manager for e-chains hos igus.

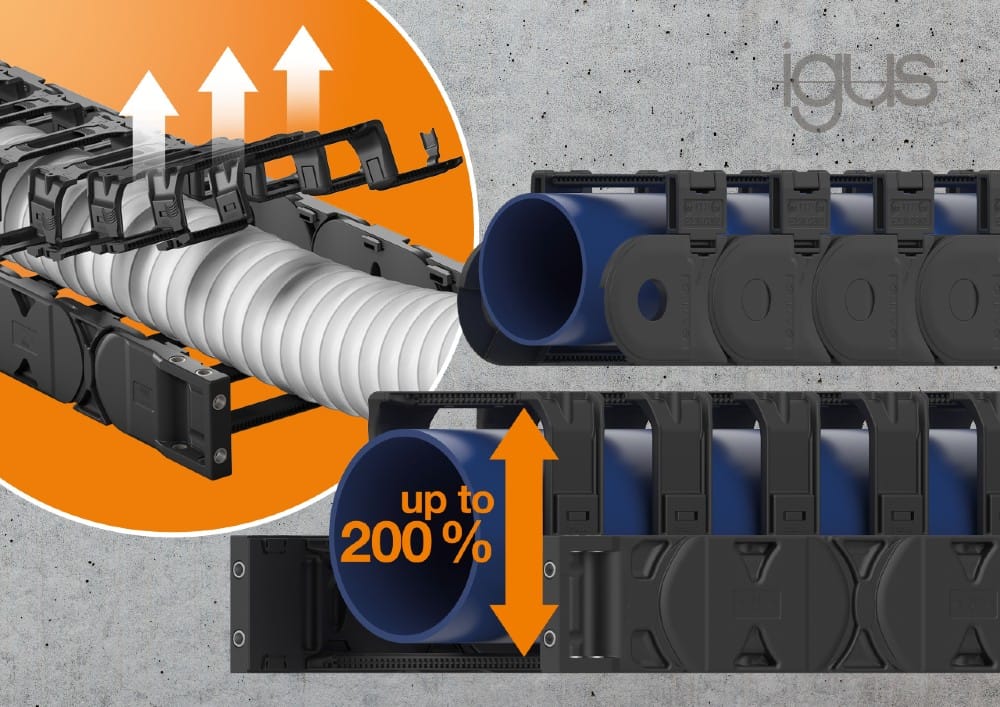

Nye forhøjerclips øger den indvendige plads med op til 200 procent
igus’ løsning til at skabe større indvendig højde er baseret på et modulært princip.
Brugeren skal blot fjerne tværstiverne fra energikæden. Det kræver ikke værktøj, da tværstiverne kan frigøres fra låsemekanismen.
Herefter kommer den nye løsning i spil. Forhøjerclipsene kan nemt klikkes fast på energikæden. De har en bøjleformet konstruktion, som afhængigt af modellen øger energikædens indvendige højde med op til 200 procent.
“Takket være denne modulære løsning bliver energikæderne i serierne E2.1, E4QL og E4.1L væsentligt mere fleksible, når kravene til applikationen ændrer sig,” siger Reitz.
De nye forhøjerclips til tværstivere fås nu til serierne E2.26, E2.38, E2.48, E4Q.64L og E4.64L.
Mere plads til hydraulik- og kølemiddelslanger
Forhøjerclipsene giver også fordele ved opgradering af drejebænke, laserskæremaskiner og slibemaskiner.
Her kan konstruktører eksempelvis få behov for at integrere større hydraulik- eller kølemiddelslanger. Det kan være nødvendigt ved anvendelse af kraftigere enheder eller i forbindelse med nye fremstillingsprocesser.
Den øgede indvendige højde giver den nødvendige ekstra plads. Samtidig betyder løsningen, at de eksisterende energikæder fortsat kan anvendes.
Det reducerer ikke alene omkostningerne ved moderniseringen. Det bidrager også til en bedre udnyttelse af ressourcerne, fordi eksisterende komponenter kan anvendes i længere tid.
