Batterilagring

Vi er i fuld gang med endnu en spændende opgave, denne gang i Solcellepark Kroghøj nord for Herning.

Her arbejder vi for Ænergy på tilslutningen af en nyt stort BESS-system, som bliver en vigtig udvidelse til den eksisterende solcellepark.

Solarpark er involveret i tilslutningsarbejdet. Det betyder, at vi forbinder battericontainere, invertere og transformerstationer og håndterer interne tilslutninger i batterisystemet.

Lige nu har vi et stærkt hold på 7 mand på projektet, herunder vores egen elinstallatør og projektleder, Martin Kolling, som også er med på billederne fra energiparken.

Projekter som dette viser tydeligt, hvor hurtigt udviklingen går, og kombinationen af batterilagring og solceller er et vigtigt skridt mod et mere fleksibelt og robust energisystem.

Ørstedsvej 3
8600 Silkeborg
Tlf: +45 88 82 67 37
Mail: info@solarpark.dk

Besøg vores hjemmeside

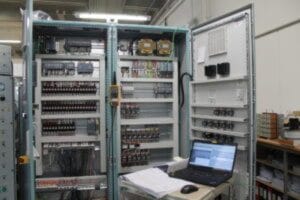

Dimensionering af eltavler til energilagringsanlæg kræver præcise valg af komponenter og integration med eksisterende systemer. Forkerte tavleløsninger kan resultere i driftsstop, sikkerhedsrisici og dyre efterreparationer.

• Fordelingstavler til BESS-anlæg kræver typisk 800A eller 1000A kapacitet

• Maksimalafbrydere og sikringsanlæg skal tilpasses anlæggets specifikke strømkrav

• Integration med eksisterende tavler kræver kompatible komponenter og certificeringer

• Leveringstider på 3 uger er mulige med lagervarer og standardkomponenter

• Certificering efter UL508A og UL891 gør korrekt installation og drift mulig

Kapacitet og strømkrav

Et BESS-anlæg opererer med strømstyrker, der stiller store krav til fordelingstavlerne. De fleste anlæg kræver tavler på minimum 800A, mens større installationer typisk skal op på 1000A. Du bør starte med at beregne det samlede amperage for hele anlægget, inklusive peak-belastninger og fremtidige udvidelser. Regner du for lavt, risikerer du overbelastning og komponentsvigt.

Ifølge fagfolket hos SystemTeknik er den mest almindelige fejl, at installatører dimensionerer efter gennemsnitlig drift i stedet for spidsbelastning. "Vi ser det igen og igen. Folk beregner ud fra normalforbrug og glemmer, at et BESS-anlæg kan trække maksimal strøm i længere perioder under afladning," forklarer de.

Når du planlægger komplekse BESS-installationer, der kræver professionel dimensionering, giver det mening at inddrage fagfolk tidligt i processen. Beregning af korrekt kabelføring, skinnesystemer og tilslutningskapacitet hænger tæt sammen med valget af bess anlæg. Selv små fejl i dimensioneringen kan koste dyrt, når anlægget først er i drift.

Plast eller metal til skabet

Plastskabe vejer mindre og er hurtigere at montere. Til gengæld giver metalskabe bedre mekanisk beskyttelse og højere IP-klasse i krævende miljøer. Vælger du plastskabe til et udendørs BESS-anlæg uden tilstrækkelig overdækning, risikerer du, at UV-påvirkning og temperatursvingninger nedbryder materialet over tid.

Metalskabe er ofte det rigtige valg, når tavlen placeres i nærheden af tung industri eller i områder med høj fugtighed. Men de koster mere, og installationen kræver jordforbindelse, der er korrekt udført. Der er stor forskel på de to løsninger, og valget bør altid tage udgangspunkt i det konkrete installationsmiljø.

3 fejl ved maksimalafbrydere

Maksimalafbrydere er din første forsvarslinje mod overstrøm og kortslutning i et BESS-anlæg. Vælger du en afbryder med for lav brydeevne, kan den ikke afbryde en kortslutningsstrøm sikkert. Det kan føre til lysbuer og i værste fald brand.

Selektiviteten mellem afbrydere er lige så vigtig. Det betyder, at den afbryder, der sidder tættest på fejlen, skal udløse først. Ellers mister du strømforsyning til hele anlægget ved en lokal fejl.

Placering af sikringsanlæg i tavlen spiller også en rolle. Sikringer skal være tilgængelige for vedligehold, og der skal være tilstrækkelig plads til varmeafledning. Mange erfarne håndværkere anbefaler, at du planlægger med mindst 20% ekstra plads i tavlen til fremtidige udvidelser.

Når loadbanks skal integreres

BESS-anlæg testes ofte med loadbanks for at verificere kapacitet og ydeevne under kontrollerede forhold. Tavleløsningen skal kunne håndtere de ekstra kredsløb og den vekslende belastning, som loadbanks tilfører. Det kræver dedikerede udgange og afbrydere, der er dimensioneret til gentagne test ved fuld belastning.

Certificeringer du ikke kan springe over

UL508A dækker industrielle styrings- og kontrolpaneler. UL891 gælder for tavler til strømdistribution. Begge certificeringer er relevante, når dit BESS-anlæg skal eksporteres eller overholde internationale krav. IEC 61131-3 adresserer programmerbar styring og er relevant, hvis tavlen indeholder PLC-komponenter.

ISO 9001-certificering hos leverandøren er et godt tegn på, at produktionsprocessen er kontrolleret og dokumenteret. Det giver dig som køber en sikkerhed for, at kvaliteten er ensartet fra tavle til tavle.

Hos Systemteknik fremhæver man, at certificeringer ikke bare handler om papirarbejde. Med over 70 års erfaring i eltavlebranchen ser de, at korrekt certificerede tavler giver færre problemer ved idriftsættelse.

Leveringstid er en praktisk faktor, mange overser. Standardkomponenter på lager kan betyde levering på omkring 3 uger. Specialløsninger tager længere. Planlæg derfor tidligt, hvilke certificeringer dit projekt kræver, så du undgår forsinkelser.

Afslutningsvis handler korrekt dimensionerede tavleløsninger om at beskytte både udstyr og mennesker. Med de rigtige komponenter, kompatible loadbanks-tilslutninger og dokumenterede certificeringer kan du undgå kostbare fejl i dit BESS-anlæg og holde driften stabil i mange år frem.

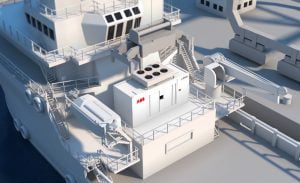

Med øget efterspørgsel efter lav- og nulemmisionskibe, har ABB udviklet en komplet, containerbaseret batterilagringsløsning for installation af bæredygtig, maritim energilagring i stor skala. Løsningen er installeret i en 20 fod  ISO-container og klar til integration med fartøjets powersystem.

Løsningen forenkler eftermontering af energilagring med batterier, omformere, transformere, styring, køling og tillægsudstyr som er formonteret så det er enkelt at anvende "plug and play".

- Brændstofbesparelse, lavere udslip og øget sikkerhed under drift og vedligehold driver efterspørgslen  efter energilagringssystemer til nybyggede skibe, hvilket  ABB har stor erfaring med. Med vores containerbaserede batterilagringsløsning kan vi tilbyde de samme fordele til ejere af eksisterende skibe med en one-stop eftermonteringsløsning siger Jyri Jusslin, servicechef for ABBs marinevirksomhed.

Andet nyt om Batterier

Løsningen er velegnet til installation på mange forskellige skibstyper. For eksempel vil offshore forsyningsskibe drage speciel fordel af en sådan løsning eftersom pladsen til elektriske systemer om bord er begrænset. Fleksibel og omkostningsbesparende energilagringssystemteknologi vil også være relevant for containerskibe, færger, boreskibe og andre fartøjstyper.

- Vores containerbaserede energilagringsløsning øger muligheden for integration på tværs af flere fartøjstyper og byder på en løsning med komplet betjening fra ydersiden for øget sikkerhed. Tilgængeligheden af en sådan løsning kan være den ekstra fordel,  der er nødvendig for at redere vurderer det relevant at bruge batterier til at øge effektiviteten og bæredygtighed, fortæller Jyri Jusslin.

Løsningen giver en af de højeste energitætheder på markedet i en 20 fods container, og tilbyder en standardiseret installation, hvilket giver lavere omkostninger og hurtigere levering.

Færdige tekniske løsninger er klar til opkobling og sikrer  powersystemet om bord en betydelig ekstra kapacitet. Det forhåndsmonterede og fabrikstestede udstyr og kablingen gør løsningen enkel at integrere med fartøjets tekniske systemer. Det understøttes også af ABB Ability ™ Marine Remote Diagnostics System, som tilbyder løbende remote overvågning og fejlfinding om bord.
