ESD beskyttelse
Vigtigheden af ESD beskyttelse i elektronikbranchen
ESD beskyttelse – Elektrostatisk udladning (ESD) er et stort problem inden for elektronikindustrien. ESD kan forårsage alvorlige skader på elektroniske komponenter. Beskyttelse mod ESD er derfor en afgørende del af at opretholde pålideligheden og levetiden af elektronisk udstyr.
ESD opstår, når to materialer kommer i kontakt og derefter adskilles, hvilket skaber en ubalance af elektroner. Når disse elektroner flyttes, kan de skabe en pludselig udladning, der kan beskadige følsomme komponenter. Typisk kan man opleve ESD som en lille gnist eller stød, men selv usynlige udladninger kan være skadelige.
For at beskytte mod ESD er det vigtigt at anvende en række forskellige metoder. En af de mest grundlæggende teknikker er brugen af jordforbindelser. Ved at forbinde udstyr og arbejdsstationer til jorden, kan man sikre, at eventuelle elektrostatisk opladninger bliver ledt væk, inden de forårsager skader.
Leverandører af ESD beskyttelse:
Cypax - elektronik komponenter
Industrivej 24
7470 Karup J
Tlf.: +45 9710 1188
E-mail: mail@cypax.com
HIN A/S
Langmarksvej 29
8700 Horsens
Tlf.: 76 25 90 90
E-mail: salg@hin.dk
SMC Danmark A/S
Egeskovvej 1
8700 Horsens
Tlf: 7025 2900
E-mail: smc.dk@smc.com
WALBOM A/S
Kirstinehøj 50
2770 Kastrup
Tlf.: +45 32461160
E-mail: walbom@walbom.dk
Mere viden om ESD beskyttelse:
Et andet vigtigt aspekt af ESD-beskyttelse er brugen af antistatiske materialer. Disse materialer er designet til at minimere opbygningen af statisk elektricitet. Dette kan omfatte antistatiske måtter, bånd og tøj, der alle hjælper med at forhindre elektrostatisk opladning.
ESD-sikring indebærer også brugen af ionisatorer, som neutraliserer statisk elektricitet i luften. Ionisatorer fungerer ved at udsende ioner, der afbalancerer ladningen på overflader og dermed reducerer risikoen for ESD-skader. Disse enheder er især nyttige i miljøer, hvor jordforbindelse ikke er tilstrækkelig.
Træning og uddannelse
Træning og uddannelse af personale er en anden kritisk komponent i ESD-beskyttelse. Medarbejdere skal være bevidste om de farer, som ESD udgør, og forstå de korrekte procedurer for håndtering af elektroniske komponenter. Dette omfatter brug af korrekt jordet udstyr, iført passende antistatisk tøj og håndtering af komponenter på en måde, der minimerer risikoen for ESD-skader.
Overvågning og kontrol af miljøet spiller også en væsentlig rolle. Temperatur og luftfugtighed kan påvirke mængden af statisk elektricitet, der opbygges. Derfor er det vigtigt at opretholde et kontrolleret klima, der reducerer risikoen for ESD. Højere luftfugtighed kan hjælpe med at reducere statisk opladning, mens tørre forhold øger risikoen.
Også emballering og opbevaring
ESD-sikring omfatter også korrekt emballering og opbevaring af komponenter. Antistatiske poser og beholdere kan beskytte følsomme enheder under transport og opbevaring. Dette sikrer, at komponenterne forbliver sikre mod potentielle ESD-trusler, indtil de er klar til brug.
Ved at implementere disse metoder kan man effektivt beskytte elektroniske komponenter mod ESD-skader. ESD-beskyttelse er ikke kun en teknisk nødvendighed, men også en økonomisk fornuftig praksis. Uden korrekt beskyttelse kan ESD-skader føre til dyre reparationer og udskiftninger samt nedetid i produktionen.
Samlet set er ESD-beskyttelse en kompleks, men afgørende del af elektronisk produktion og håndtering. Ved at følge bedste praksis og anvende de rigtige værktøjer kan virksomheder minimere risikoen for ESD-skader og sikre lang levetid og pålidelighed af deres produkter.

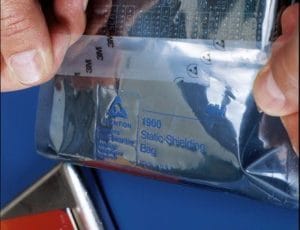

ESD-poser beskytter følsom elektronik mod både fugt og elektrostatiske udladninger
ESD-poser beskytter følsom elektronik mod både fugt og elektrostatiske udladninger
HIN - ESD-beskyttelse er afgørende, når følsomme elektroniske komponenter skal håndteres sikkert. Men risikoen for elektrostatiske udladninger er ikke den eneste faktor, der bør tænkes ind. Under opbevaring og transport kan fugt også påvirke komponenterne og i sidste ende få betydning for kvaliteten i produktionen.
Her kan ESD-sikre Moisture Barrier Bags, også kaldet MBB-poser, være en effektiv løsning. Poserne kombinerer beskyttelse mod elektrostatiske udladninger med en høj barriere mod fugt. De er derfor velegnede til opbevaring og transport af blandt andet fugtfølsomme elektroniske komponenter og PCB'er.
Fugten kan først give problemer senere i processen
En af udfordringerne ved fugt er, at påvirkningen ikke nødvendigvis er synlig, når komponenterne opbevares. Fugtfølsomme komponenter kan gradvist optage fugt fra omgivelserne, uden at der umiddelbart kan konstateres problemer.
Konsekvenserne kan i stedet vise sig senere i produktionen. Når komponenterne eksempelvis udsættes for høje temperaturer under en reflow-proces, kan den optagede fugt skabe problemer.
Det kan blandt andet resultere i delaminering eller såkaldt popcorning, hvor fugten inde i komponenten udvider sig hurtigt som følge af opvarmningen. Derfor er korrekt opbevaring en vigtig del af arbejdet med at sikre komponenternes kvalitet gennem hele produktionsforløbet.
MBB-poser reducerer fugtoptagelsen
En korrekt forseglet Moisture Barrier Bag hjælper med at begrænse komponenternes eksponering for fugt under både opbevaring og transport.
MBB-poser anvendes typisk sammen med tørremiddel og fugtindikatorkort. Tørremidlet hjælper med at holde fugtniveauet nede inde i den forseglede emballage, mens fugtindikatorkortet gør det muligt at kontrollere opbevaringsforholdene.
På den måde bliver emballagen en aktiv del af beskyttelsen af følsomme elektroniske komponenter – også i perioden før de når frem til selve produktionslinjen.
HIN tilbyder løsninger til sikker opbevaring af elektronik
Hos HIN findes løsninger til hele kæden omkring sikker opbevaring og håndtering af elektronik.
Sortimentet omfatter blandt andet ESD-sikre MBB-poser, tørremidler og fugtindikatorkort samt vakuumpakkere og tørreskabe.
Dermed kan både ESD-beskyttelse og fugtkontrol tænkes ind i håndteringen af komponenterne fra opbevaring og transport til den videre anvendelse i produktionen.
For effektiv komponentbeskyttelse handler ikke kun om forholdene på produktionslinjen. Det handler i lige så høj grad om at beskytte elektronikken korrekt, inden den når dertil.
Langmarksvej 29
8700 Horsens
Tlf.: 76 25 90 90
E-mail: salg@hin.dk
Automatisk logging sikrer bedre ESD-beskyttelse
HIN – Automatisk logging sikrer bedre ESD-beskyttelse
ESD-beskyttelse er vigtig for elektronikvirksomheder og især den personlige ESD sikring er en vigtig parametre. IEC61340-5-1 opstiller grænseværdier for test af sko og håndledsbånd. Men ét er test, noget andet opsamling af relevante data og fejlrisici.
Man kan nok ikke besøge en producerende elektronikvirksomhed uden at skulle sikre sig mod elektrostatiske udladninger (ESD), når man skal ind i den mere følsomme del af produktionen. ESD-sikring af produktionsområderne giver ikke bare mening. Det er i mange tilfælde også et kundekrav til de ordreproducerende elektronikvirksomheder.
Med certificeringer og standardiseringer overalt, så burde man vel også være sikker på, at ESD-beskyttelsen er i orden i alle virksomheder – og ikke mindst de ISO9000/-1-certificerede af slagsen. ESD-standarden, der hedder IEC61340-5-1, er en vejledende ”standard”, som opstille brugbare normer for forskellige aspekter af ESD sikring som gulve, borde, tøj, sko og håndledsbånd. Mange benytter i dag et papirbaseret system, hvor der kan opstå menneskelige fejl, og derfor kan data blive fejlbehæftede.
HIN forhandler en løsning, der kommer problemerne omkring manglende sikkerhed og sporbarhed i styring af ESD-sikkerheden effektivt til livs. Et meget fint HIN-agentur er nemlig amerikanske Desco, der har udviklet SmartLog Pro2-systemet, og det er et system, der automatisk tester og logger de individuelle medarbejdere hver gang de udfører en test.
Netop Sporbarhed har fået en stigende betydning for mange producenter af elektronik, og med SmartLog Pro2 opnår man netop dén sporbarhed, som gør ESD-beskyttelsen af de potentielt følsomme områder i elektronikproduktionen øges.
