Reparation af printkort – En guide til identifikation og diagnosticering
Reparation af printkort er processen med at identificere, diagnosticere og rette fejl eller defekter på et printkort. Som enten er beskadiget eller ikke fungerer korrekt. Printkort, også kendt som printplader eller PCB’er (Printed Circuit Boards), er fundamentale komponenter i elektroniske apparater og enheder. De bærer elektroniske komponenter og forbinder dem med ledninger og spor.
Enhedsberegner til omregning af enheder inden for elektrisk Modstand
Reparation af printkort udføres for at forlænge levetiden på elektroniske styringer og industrielt udstyr. Der hvor udskiftning af hele enheden ofte er dyrere og forbundet med længere nedetid. Processen omfatter fejlfinding på komponentniveau med måling af signalveje, termisk analyse og visuel inspektion for at identificere defekte kredsløb, brud på kobberbaner eller fejl i loddepunkter. Efter diagnosticering kan defekte komponenter som kondensatorer, regulatorer, drivere eller mikroprocessorer udskiftes med originale eller funktionsmæssigt kompatible dele.
Leverandører af Reparation af printkort:
EKTOS A/S
Asmildklostervej 11
8800 Viborg, Denmark
Tlf.: +45 7070 1499
E-mail: info@ektos.net
JE electronic a/s
Maserativej 3
7100 Vejle
Tlf.: (+45) 75 85 70 77
Phoenix Contact A/S
Hammerholmen 43 C
2650 Hvidovre
Tlf.: 36 77 44 11
E-mail: kundeservice@phoenixcontact.dk
WAGO Denmark A/S
Lejrvej 17
3500 Værløse
Tlf.: 44357777
E-mail: gitte.jensen@wago.com
Mere viden om Reparation af printkort:
Reparation af printkort kræver ESD-sikrede arbejdsstationer, præcisionslodning med kontrolleret temperatur samt adgang til kredsløbsdiagrammer eller reverse engineering ved manglende dokumentation. Professionel reparation er særligt relevant i produktionsmiljøer, hvor automatiserede systemer, motorstyringer, sensorer og PLC’er skal holdes i drift uden afbrydelser. Ved korrekt udførelse opnås fuld funktionalitet og ofte længere levetid end ved fabriksstandard, da kritiske svagheder kan blive forstærket under processen.
Reparation af printkort udføres normalt af erfarne teknikere eller specialister inden for elektronikreparation.
Her er nogle skridt, der typisk følges i processen:
- Diagnose og inspektion: Teknikeren starter med at undersøge det defekte printkort for synlige skader, brændte komponenter, loddefejl eller andre åbenlyse fejl. Derudover bruger de ofte testudstyr, såsom multimeter og oscilloskoper, til at måle signaler og identificere fejlområder.
- Fjernelse af defekte komponenter: Hvis defekte komponenter identificeres, fjernes de omhyggeligt fra printkortet ved hjælp af loddejern, varmepistol eller andet passende udstyr.
- Loddereparation: Loddefejl, tørre lodninger eller beskadigede loddetråde kan repareres ved om-lodning eller fjernelse af overskydende loddemetal og derefter gentilslutning af komponenterne.
- Udskiftning af defekte komponenter: De defekte komponenter erstattes med nye, funktionelle komponenter af samme type og specifikationer.
- Reparation af spor: Hvis der er beskadigede spor eller baneafbrydelser, kan de repareres ved hjælp af ledningsbroer, der skaber forbindelse mellem brudte spor.
- Test og kvalitetskontrol: Efter reparationen udføres omhyggelig tests af printkortet for at sikre, at det fungerer korrekt, og at fejlene er blevet rettet.
Det er vigtigt at bemærke, at reparation af printkort kan være en udfordrende opgave og kræver færdigheder og erfaring inden for elektronik og lodning. I nogle tilfælde kan det være mere omkostningseffektivt at erstatte det beskadigede printkort med et nyt. Især hvis fejlene er meget omfattende eller printkortet er forældet. Reparation af printkort er dog en værdifuld færdighed for at forlænge levetiden. Men også reducere affaldet af elektroniske apparater og udstyr.
Høj driftssikkerhed begynder med rene printkort – oplev Kyzen hos HIN A/S på DALO Industry Days
Høj driftssikkerhed begynder med rene printkort – oplev Kyzen hos HIN A/S på DALO Industry Days

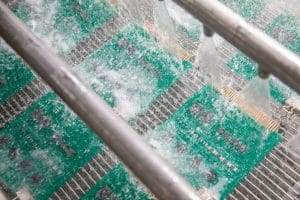

Når elektronik skal fungere fejlfrit under krævende forhold, er rengøringsprocessen langt mere end et afsluttende trin i produktionen. Rensning af printkort og elektroniske komponenter spiller en afgørende rolle for både kvalitet, levetid og driftssikkerhed – særligt inden for brancher som forsvar, aerospace og anden højpålidelig elektronik.
På DALO Industry Days sætter HIN A/S fokus på netop dette område med Kyzens avancerede rensemidler til moderne elektronikproduktion.
Rene printkort giver større pålidelighed
Selv små rester af flux, loddepasta eller anden procesforurening kan med tiden påvirke elektronikkens ydeevne. I applikationer, hvor produkterne udsættes for vibrationer, fugt, temperaturudsving eller mange års kontinuerlig drift, er en effektiv rengøringsproces derfor en vigtig del af kvalitetssikringen.
Kyzens rensemidler er udviklet til effektiv fjernelse af forurening uden at påvirke materialer eller følsomme komponenter. Resultatet er printkort med optimale forudsætninger for høj elektrisk pålidelighed og en ensartet produktkvalitet.
Løsninger til moderne elektronikproduktion
Kyzen benyttes af elektronikproducenter verden over og indgår i både manuelle og automatiserede rengøringsprocesser.
Løsningerne anvendes blandt andet til rengøring af printkort efter lodning, fjernelse af fluxrester, vedligeholdelse af stencils, fiksturer og produktionsudstyr samt rengøring af følsomme elektroniske komponenter. Det gør produkterne relevante for virksomheder, hvor dokumenteret kvalitet, sporbarhed og stabile produktionsprocesser har høj prioritet.
Et oplagt valg til Defence og Aerospace
Inden for defence- og aerospace-industrien er kravene til kvalitet og driftssikkerhed blandt de strengeste. Her kan selv meget små urenheder påvirke elektronikens levetid og funktion.
En veldokumenteret rengøringsproces bidrager til at reducere risikoen for fejl, forbedre processtabiliteten og understøtte produktion af elektronik, der lever op til de høje krav fra både militære og industrielle anvendelser.
Besøgende på DALO Industry Days kan hos HIN A/S få indsigt i, hvordan Kyzens rensemidler kan understøtte en mere robust og driftssikker elektronikproduktion – fra den første loddeproces til det færdige produkt.
Langmarksvej 29
8700 Horsens
Tlf.: 76 25 90 90
E-mail: salg@hin.dk
