Temperatursensorer

Høje Taastrup Fjernvarme og VEKS har i fællesskab etableret et imponerende damvarmelager på 70.000 m³ i Taastrup – et vigtigt skridt i retning af mere fleksibel og effektiv fjernvarmeproduktion.

Formålet med damvarmelageret er at lagre varme, når produktionen er billig, og anvende den, når omkostningerne er højere. Det stiller store krav til præcis overvågning af temperaturfordelingen i hele lagret, hvor varmt vand ligger øverst og koldt vand nederst.

For at sikre optimal drift ønskede kunden detaljeret temperaturmåling for hver halve meter gennem hele lagrets 14 meters dybde. Løsningen blev to multipoint temperatursensorer – hver 14 meter lange med 14 målepunkter – som tilsammen giver det nødvendige overblik.

Derudover er der installeret en ekstra multipoint sensor i en 20 meter dyb pumpebrønd med 11 målepunkter.

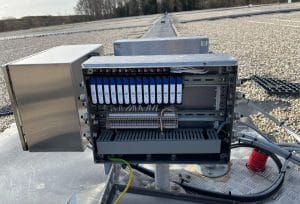

Hver sensor er udstyret med en rustfri kapsling indeholdende transmittere for hvert målepunkt, hvilket sikrer pålidelig og præcis dataopsamling.

En stærk løsning, der bidrager til bedre udnyttelse af energien og understøtter den grønne omstilling.

Phoenix Contact udvider sit program af Axioline F og Axioline P remote I/O systemer med tre nye modstandstemperatursensorer (RTD moduler), som understøtter resistive temperaturmåleenheder.

Med de nye Axioline indgangsmoduler AXL P RTD8 IF, AXL P EX IS RTD8 1F og AXL F EX IS RTD8 XC 1F er Axioline P produktseriens højt tilgængelige I/O platform udvidet til at omfatte tilslutning af modstandstemperatursensorer (RTD). Et egensikkert RTD indgangsmodul fuldender Axioline F produktserien.

RTD modulerne i Axioline P produktserien har alle funktionaliteter fra Axioline P platformen. Strømforsyningen sker via busgrunddele, hvilket betyder, at RTD-modulerne kan udskiftes under drift og har et højt immunitetsniveau. Det egensikre AXL F EX IS RTD8 IF sikkerhedsmodul er en udvidelse af det eksisterende Axioline F remote I/O system. Det har alle specifikationer fra standard XC I/O moduler.

Alle RTD-indgangsmoduler understøtter almindelige platin- og nikkelsensorer samt forskellige KTY8x sensorer og lineære indgange med 500 Ω, 5 kΩ og 10 kΩ. Andre kendetegn omfatter kortslutningsbeskyttelse, udvidede temperaturområder (-40°C til 70°C) og Class 1 division 2, zone 2 ATEX og IEC Ex godkendelser. De egensikre sikkerhedsmoduler kan installeres i potentielt eksplosive områder i division 2, zone 2 og tilsluttes til sensorer i zone 0,1-områder.

Mere om remote I/O systemer

Pålidelige sensorer er afgørende for et optimalt indeklima og energiforbrug.

”Hvis du ikke har sensorer, er det svært for dig at vide, hvordan systemet fungerer – og så famler du jo nærmest i blinde.” For direktør Ole Fornill fra Belimo Danmark er sensorer og målere lige så naturlig en del af HVAC, som ventiler og motorer er. For det er sensorerne, der viser, om anlægget leverer den temperatur og luftkvalitet, der er brug for.

Godt indeklima og lavt energiforbrug

”I sidste ende handler det om det optimale indeklima og den bedste energiudnyttelse,” fortsætter Ole Fornill: ”Begge dele er lettest at få, hvis systemet er udstyret med pålidelige sensorer, og med mulighed for at regulere luft og vand ud fra målingerne af de reelle forhold i rum, rør, skakter og så videre.”

Overvågning og styring med bus-protokoller

Når sensorerne er forbundet til bygningens BMS, er det nemt at overvåge hele systemet og driften fra ét sted. Derfor kommunikerer alle Belimo sensorer også i de almindelige bus-protokoller, ligesom nogle kan integreres i en cloud-løsning. Det gør det muligt løbende at optimere anlægget – og at finde fejl. De data, sensorerne leverer i real-time, afslører, hvordan HVAC og indeklima er både i spidsbelastning og hviletid.

Komplet sensor-program fra Belimo

Belimo tilbyder et komplet sortiment af sensorer: Kanalsensorer, rumfølere, udendørs-sensorer, rørsensorer. Til at måle flow, tryk, temperatur, luftfugtighed eller luftens indhold af CO2 og VOC (fordampede kemikalier). ”Vi har sensorerne på lager – det er bare at bestille dem, når du bestiller ventiler – så systemet hænger sammen,” tilføjer Ole Fornill.

IP65-beskyttelse og nem montage

Belimo sensorer har snap-on dæksler, der gør dem nemme at montere. Og samtidig holder dækslerne tæt – IP-65 standard – også i krævende miljøer. Det gælder dog ikke Belimos rumfølere, som er designet til både beboelse, institutioner og erhverv, hvor de ud over temperatur bl.a. kan advare, hvis CO2-niveauet bliver for højt.

Sikkerhed for levering

”Vi giver leveringsikkerhed – så hvis bygningen skal udvides eller ændres om nogle år, er det nemt at få samme sensorer. Og vi tester sensorerne inden de bliver leveret – og giver fem års garanti,” fremhæver Ole Fornill: ”Vi kan også levere sensorer monteret på rør med ventiler, hvor kabler, isolering er sat sammen i rette længder og stik. Så det hele er klar til nem og hurtig montage på byggepladsen.”

Læs mere om Belimos sensorer på belimo.dk
