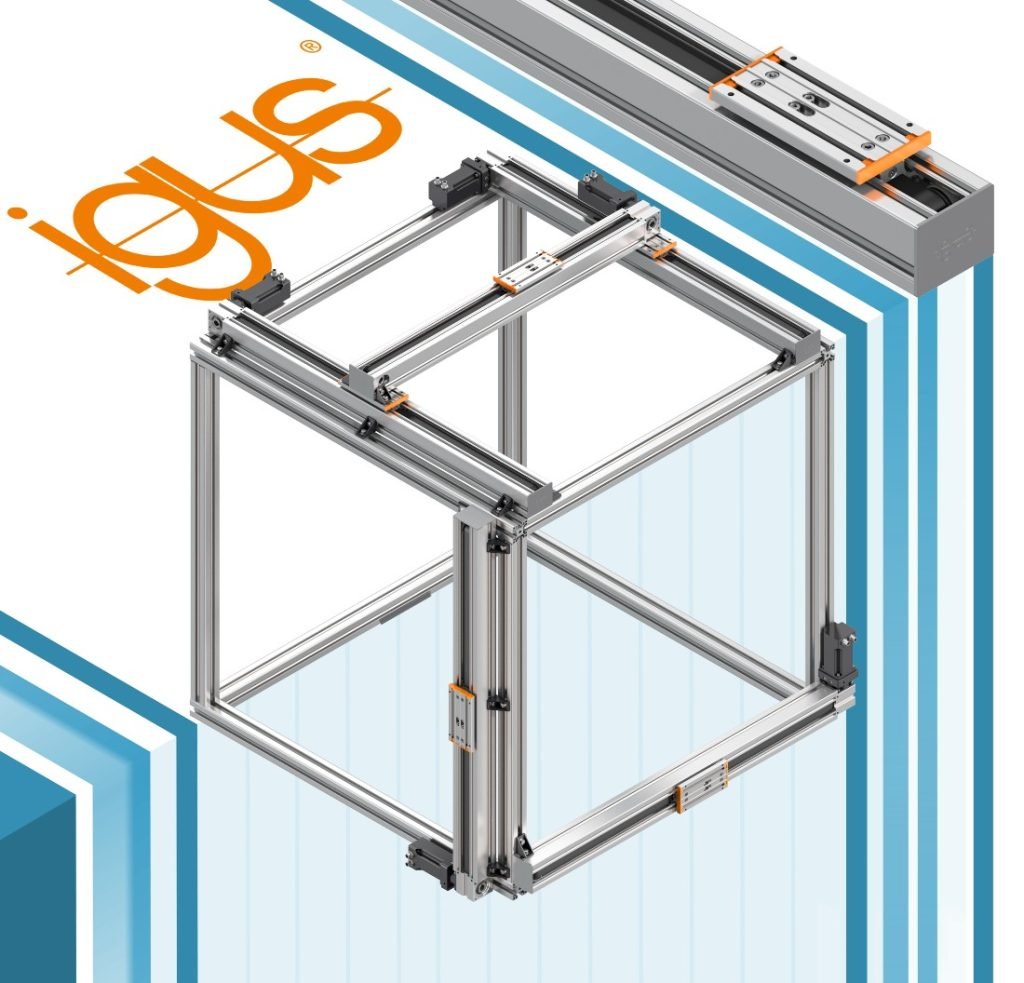

Enkel tilslutning til maskinkonstruktionsprofiler: den nyeste drylin ZLX-tandremsakse fra igus
drylin ZLX er velegnet til alle håndteringsopgaver op til en slaglængde på 3.500 mm og fås klar til tilslutning
Specialisten i motion plastics, igus, udvider sit sortiment af drevteknologi med tandremsakser: den kompakte, robuste og smørefri drylin ZLX højtydende serie. Aksernes anodiserede aluminiumsprofil er blevet udviklet i et helt nyt geometrisk design. Resultatet er, at drylin ZLX ikke kun ligner en mekanisk profil, men også hurtigt og nemt kan integreres i et modulært profilsystem. Med en belastningskapacitet på 150 N og hastigheder på op til 3 m/s er den nye tandremsakse velegnet til bl.a. automatiserede produktionslinjer, plukkesystemer og 3D-printere.
Med drylin ZLX satser igus på gennemprøvet teknologi i et nyt design: Hjertet i den nye tandremsakse er et lineært føringssystem fra drylin W-serien, monteringsdimension: 16, som er integreret i det indre af en robust, korrosionsfri og klar anodiseret højprofil. I modsætning til de andre igus-akser løber tandremmen, som slæden er fastgjort til, inde i profilen. Resultatet er, at aksen ligner en maskinteknisk profil. Men designet har også en teknisk fordel: “Klassiske aluminiumsprofiler har meget specifikke dimensioner, og der er også standarder for rillerne, som vores drylin ZLX opfylder”, forklarer Stefan Niermann, leder af forretningsenheden drylin-lineær- og -drevteknologi hos igus. “Takket være kommercielt tilgængelige kærvmøtrikker og forbindelseselementer som f.eks. beslag er det nemt at kombinere det hurtigt med standardprofiler til maskinteknik i et slags modulsystem. Dette er især nyttigt for lineære robotstrukturer. Og takket være det nyeste design ser alt ud, som om det er støbt af en enkelt form.” Kunderne nyder derfor godt af et standardiseret design og kortere monteringstider. Derudover kan du justere remspændingen på den nyeste akse direkte på slæden uden at afmontere nogen komponenter – enkelt og hurtigt med en justeringsskrue.
Lydsvag, smørefri, robust
drylin ZLX er lydsvag, robust og kører som alle igus-akser uden smøremiddel over hele slaglængden. Virksomheden benytter også princippet om “glidning i stedet for rulning” til den nye tandremsakse. Føringssystemer arbejder over et stort område på skinnen eller akslen. På grund af den større bærende overflade og det lavere overfladetryk er det muligt at bruge plastkomponenter og blødere materialer som f.eks. aluminium. Det gør ikke kun designet lettere, men gør også, at den kører stille. Slæden bevæger sig over linjer lavet af tribopolymeren iglidur J200, som giver en lang levetid med hurtige og langsomme justeringer. De faste smøremidler, der er integreret i den højtydende plast, frigives, når aksen kører, og muliggør vedligeholdelsesfri tørdrift. For at forbedre ydeevnen har designerne optimeret forholdet mellem føringssystemets dimensioner og afbøjningen. Større afbøjningsradier forbedrer tandremmens slidstyrke, da den udsættes for mindre bøjning og dermed mindre belastning. Samtidig sikrer monteringsdimension: 16 på drylin W lineære føringer en længere levetid for aksen. “Vi har optimeret føringssystemet til installationspladsen. Store svævefly betyder en større bærende overflade, som igen muliggør en højere belastningskapacitet,” siger Niermann. drylin ZLX er velegnet til belastninger på op til 150 N og har en slaglængde på 3.500 mm. Test har også vist, at den har en driftsydeevne på op til 20.000 km uden vedligeholdelse med en vandret belastning på f.eks. 5 kg og 0,5 m/s. Levetiden er forudsigelig online.
Klar til tilslutning af gearkasse og elmotor
Den nye tandremsakse kan bruges i kombination med forskellige lineære robotstrukturer såvel som i stand-alone drift. Et stort antal riller giver forskellige muligheder for at fastgøre tilbehør som f.eks. sensorbeslag eller beskyttelsesanordninger til profilen og slæden. igus leverer tandremsakserne klar til installation med elektriske motorer og tilbyder et valg mellem tre motorkoncepter: stepmotorer, EC/BLDC- eller DC-motorer. De kan alle betjenes med det universelle styresystem D1 eller med økonomiske drev som D3, D5, D7, D8 eller D9. Takket være det fleksible design af tilslutningselementerne kan kundemotorer fra andre producenter også tilsluttes efter ønske. drylin ZLX er kendetegnet ved en præcis og stiv motortilslutning. Drevet kan realiseres via en dobbelt ekspanderende dorn eller en stikaksel, hvilket øger fleksibiliteten ved tilpasning til forskellige applikationer. Eksempler på egnede anvendelser omfatter automatiserede produktionslinjer, plukkesystemer og 3D-printere. Brug drylin-drevteknologiens onlinekonfigurator til at konfigurere den nye lineære føring på bare et par minutter.
