DC/AC invertere
DC/AC invertere: En grundlæggende guide
DC/AC invertere (Direct Current to Alternating Current inverter) er en elektronisk enhed, der konverterer en jævnstrøm (DC) indgangsspænding til en vekselstrøm (AC) udgangsspænding. Dette er nyttigt i mange situationer, hvor apparater og enheder kræver AC-strøm. Men også kun når en DC-strømkilde er tilgængelig. Invertere bruges i en bred vifte af applikationer, lige fra strømforsyning under strømafbrydelser til drift af AC-drevne apparater i køretøjer og solenergisystemer.
Invertere er en nøgleteknologi i mange moderne strømforsyningssystemer og gør det muligt at bruge og distribuere elektricitet på forskellige måder. Dette uanset om det er i nødsituationer, fjernområder uden adgang til elnettet eller som en del af bæredygtige energiløsninger.
Leverandører af DC/AC invertere:
Cypax - elektronik komponenter
Industrivej 24
7470 Karup J
Tlf.: +45 9710 1188
E-mail: mail@cypax.com
Hans Følsgaard A/S
Theilgaards Torv 1
4600 Køge
Tlf.: +45 43208600
E-mail: hf@hf.net
Leverandør til Industrien: herunder fødevareindustri og Infrastruktur: herunder Banen, Telecom, Kraft og Vind
LS Control A/S
Industrivej 12, Gelsted
4160 Herlufmagle
Telefon: (+45) 5550 5550
E-mail: lsc@lscontrol.dk
Phoenix Contact A/S
Hammerholmen 43 C
2650 Hvidovre
Tlf.: 36 77 44 11
E-mail: kundeservice@phoenixcontact.dk
Power Technic ApS
Blokken 59
3460 Birkerød
Telf.: 70 208 210
E-mail: salg@powertechnic.dk
Scanpotec ApS
Centervej 26
4180 Sorø
Tlf.: +45 72 44 90 90
E-mail: info@scanpotec.dk
Schneider Electric Danmark A/S
Lautrupvang 1
2750 Ballerup
Tlf.: 88 30 20 00
Semicon Power ApS
Gydevang 4B
3450 Allerød
Tlf.: 25 21 99 48
E-mail: info@semicon-power.dk
Mere viden om DC/AC invertere:
- Funktion: En DC/AC-inverter tager en DC-indgang fra en kilde som et batteri, solcellepanel eller bilgenerator og transformerer det til en AC-udgang med en specifik frekvens og spænding, normalt 50 eller 60 Hz, afhængigt af det regionale elnet.
- Ren sinusformet udgang: Nogle invertere genererer en ren sinusformet AC-udgang, der efterligner strømmen fra elnettet. Dette er vigtigt for enheder, der kræver en stabil og ren AC-strøm. Det kunne være computere, elektroniske apparater og motorer.
- Modificeret sinusformet udgang: Andre invertere genererer en modificeret sinusformet udgang, som er en mere kantet version af sinusformen. Dette kan være tilstrækkeligt for mange almindelige apparater, men det kan have udfordringer med nogle følsomme elektronik og motorer.
- Effektivitet: Inverterens effektivitet, målt i procent, angiver, hvor meget af den indgående DC-strøm der konverteres til AC-strøm. Højere effektivitet betyder mindre tab og varmeudvikling.
- Effektkapacitet: Invertere varierer i deres maksimale effektkapacitet, udtrykt i watt eller kilowatt. Det er vigtigt at vælge en inverter, der kan håndtere den forventede belastning.
- Anvendelser: DC/AC-invertere bruges i mange sammenhænge, herunder nødstrømforsyningssystemer, solenergiinstallationer, bærbare generatorenheder, køretøjer (som omvandlere for at køre apparater), marineapplikationer og mere.
- Strømafbrydelsesovergang: Nogle invertere har også en funktion, der automatisk skifter fra batteri til netstrøm, når netstrømmen er tilgængelig, og omvendt i tilfælde af strømafbrydelse.
- Reaktiv effekt: Invertere kan også generere reaktiv effekt, hvilket er vigtigt for apparater, der kræver både aktiv (effektiv) og reaktiv effekt, såsom motorer.
Power Technic – 5000W programmerbar elektronisk belastning til burn-in og inverter
Med ERG-5000 og ERG-5000H er det muligt at lave burn-in test system
MEAN WELL har udviklet en enhed, med fire DC-AC-invertere, der f.eks. kan anvendes i et burn-in system. ERG-5000 og ERG-5000H, der forhandles af Power Technic, er en programmerbar elektroniks belastnings inverter, hvor H modellen har høj DC-indgangsspænding.
Med ERG-5000 og ERG-5000H er det muligt at lave burn-in test system. Den energi du belaster dit testobjekt med, konverteres til 230VAC, der så kan føres tilbage i dit 230VAC net. På denne måde kan der opnås en energibesparelse på >70%. De tåler belastning fra 5000KW til 6000KW, afhængig af temperaturen.
Serien er meget fleksibel, da der er valgbar CC (konstant strøm) eller CV (konstant spænding), har fire indgangskanaler der kan bruges uafhængigt af hinanden, forbindes i serier eller parallelkobles. Der kan forbindes op til 64 ERG-5000/ERG-5000H enheder. Derfor er serien velegnet til et stort udvalg af applikationer. De kan styres via fjernbetjening eller ved at benytte CMU2A eller CANBus protokol for dataanalyse.
ERG-5000 (NEWSOK: Blank type) tåler en indgangsspænding på 10-60VDC og nominel DC-indgangsspænding 105A x 4CH (4 kanals), hvor max belastningen er på 125A x 4CH. MTBF (Mean Time Between Failures) 148.8K timer min. Effektivitet 88 procent ved 48VDC ved 5000W. ERG-5000 har bananstik.
ERG-5000H (Terminal Block: T type) tåler en høj (H) indgangsspænding på 60-420VDC og nominel DC indgangsspænding 21A x 4CH (4 kanals), hvor max belastningen er på 25A x 4CH. MTBF (Mean Time Between Failures) 172K timer min. Effektivitet 91 procent ved 48VDC ved 5000W. ERG-5000H har skrueterminal.
Serien kan arbejde i et bredt omgivelsestemperatur område fra -20°C til +60°C. Den er beskyttet mod overspænding, underspænding, overtemperatur, overstrøm, Grid fault, og kommunikations stop og der ydes fem års garanti. Forhandler er Power Technic ring på 70 20 82 10 for mere information
Power Technic – 1700W DC/AC inverter med indbygget UPS funktion
NTU-1700 er en pålidelig 1700W DC/AC inverter, fra MEAN WELL, med ægte sinus udgangsspænding (THD<3procent) og indbygget UPS-funktion (AC by-pass). Power Technic forhandler NTU-1700 der er beskyttet med konform belægning, som øger produktets levetid og bl.a. beskytter mod fugt, støv og anden forurening.
Serien føres med indgangsspændinger i 12VDC, 24VDC og 48 VDC. Den er egnet til brug i et bredt udvalg af applikationer, så som beboelse, marine, biler, camping ect. Udgangsspændingerne føres i 100-120VAC og 200-240VAC. Udgangen er egnet til TV, radio, oplader, PC/laptop, belysning, air kondition, elektromekanisk værktøj, kommunikations udstyr, strøm distributions kabinet, fabriks udstyr ect. Serien kan benyttes med bly-baseret-, samt litium-, batterier.
Seriens nøglefunktioner er et digitalt design med MCU-kontrol, en strømlinet pålidelig sikkerhedskontrol der hurtigt reagerer på miljømæssige forandringer, samt en blæser med lav akustisk støj. Endvidere har NTU-1700, 3400W peak power, indstillelig AC udgangsspænding/frekvens via DIP switch, power ON/OFF fjernbetjening.
Det er muligt at bruge IRC1, IRC2 eller IRC3 fjernbetjening (remote kontrol) og serien supporterer RS-232 kommunikation.
Serien tåler en omgivelsestemperatur der spænder fra -25°C til +70°C og har komplette beskyttelses funktioner.
Seriens indgang er beskyttet mod omvendt polaritet, alarm ved lav DC, nedlukning ved lav DC, samt overspænding. Seriens udgang er beskyttet mod overspænding, overtemperatur og kortslutning. Der tilbydes tre års garanti. Kontakt Power Technic på 70 20 82 10 for mere information.

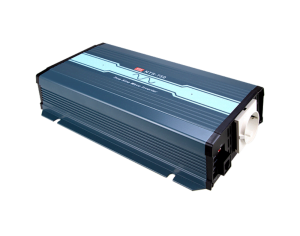

Power Technic – DC/AC Inverter med Sinus udgang
MEAN WELL introducerer nu deres nye NTS serie af invertere fra 250W til 750W. Power Technic forhandler den nye serie der er baseret på et digitalt design med mange nye features. Udover de traditionelle stand-alone modeller på 300, 400 og 750W fås den nye serie også til indbygning i 250 og 400W.
De kompakte DC/AC Invertere er mere fleksible end forgængeren idet udgangsspænding og frevens nu kan sættes vha. DIP-SW. Dette reducerer antallet af varianter til et minimum. NTS er på udgangen beskyttet mod overbelastning, kortslutning samt for høj temperatur og på indgangen mod omvendt polaritet, for lav spænding samt overspænding. Ved for lav spænding afbrydes forbindelsen for at beskytte batteriet. I stand by mode har inverteren et forbrug på <1.5W.
NTS serien har features som ON/OFF styring, ledindikator for operationel status, heriblandt indgangsspænding, belastning mv. Det er også mulighed at tilkoble Mean Wells IRC- serie af fjernbejeninger.
Alt efter model, spænder arbejdstemperaturen mellem -25 til 70°C, og enhederne kan levere op til 200% peak belastning i kortere perioder.
Dermed kan serien benyttes til et bredt udvalg af applikationer indenfor såvel transportabelt som stationært udstyr herunder marine, camping, testudstyr, tele og data systemer samt off-grid solar power system.
NTS-serien har godkendelserne IEC62368-1, EN62368-1, TPTC004, AS/NZS 62368-1, samt 3 års garanti. For mere information kontakt Power Technic på 70 208 210
