Strømforsyninger

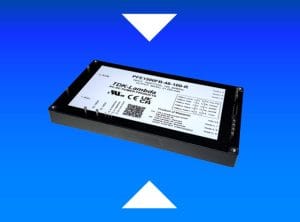

TDK Corporation annoncerer introduktionen af TDK-Lambda PFE1500FB Series AC-DC strømforsyningsmoduler med en nominel effekt på 1500 W.

Denne tredje generation accepterer et bredt indgangsspændingsområde på 85 til 305 Vac, hvilket muliggør drift ved en nominel indgang på 277 Vac til forsyning af industrielt udstyr, belysning og bygningsautomationssystemer. Modulernes metalbundplade gør det muligt at anvende dem i applikationer, hvor hverken naturlig konvektion eller tvungen luftkøling er mulig. De kan derfor monteres i forseglede udendørs kabinetter eller i løsninger, hvor væskekøling foretrækkes. Det femsidede kabinet bidrager desuden til lettere termisk styring og reduceret udstrålet elektromagnetisk interferens (EMI).

PFE1500FB-serien er udstyret med en PMBus-grænseflade med læse- og skrivefunktion, der muliggør fjernovervågning og programmering. Dette omfatter justering af udgangsspænding samt beskyttelsesparametre som overspænding, overstrøm og underspænding. Modulerne kan parallelkobles for at opnå højere udgangsstrøm via droop mode-strømdeling, som også kan programmeres via PMBus. Yderligere funktioner inkluderer remote on/off, et power good-signal samt en hjælpeudgang på 9,5–14 V og 200 mA. Udgangsspændingen kan justeres i området 38,4–57,6 V med en typisk virkningsgrad på 92 % ved 230 Vac indgang. Effektforbruget uden belastning er 2 W, når udgangen er deaktiveret.

Strømforsyningsmodulet måler 157,2 × 89,9 × 15,2 mm (L × B × H) og vejer 540 g.

Sikkerhedsgodkendelser omfatter IEC/UL/CSA/EN62368-1, og enhederne er CE- og UKCA-mærkede i henhold til lavspændings-, EMC- og RoHS-direktiverne. Modulerne overholder desuden EN55032-A med ekstern filtrering og opfylder immunitetsstandarderne i IEC 61000-4. Isolationsspændingen er 3000 Vac fra indgang til udgang, 2500 Vac fra indgang til jord og 1500 Vdc fra udgang til jord. Serien leveres med tre års garanti.

Primære anvendelser
Test- og måleudstyr, halvlederproduktion, LED-displays, lasere og RF-effektforstærkere.

Vigtigste egenskaber og fordele

• Typisk virkningsgrad på 92 %
• Indgangsspænding fra 85 til 305 Vac
• Indgangsfrekvens på 50/60/400 Hz
• PMBus-kommunikationsgrænseflade til fjernprogrammering og overvågning

Yderligere information om produkterne kan findes på producentens hjemmeside

TDK Corporation annoncerer TDK-Lambda HFE3500-serien af industrielle rack-monterede strømforsyninger på 3500 W. Hvert 1U høje 19” rack kan rumme op til fire strømforsyninger og levere op til 13.300 W samlet effekt eller anvendes som et hot-swap redundant strømsystem. De interne ORing-MOSFET’er og funktionen til strømfordeling muliggør hot-swap-drift, og op til 12 HFE3500-enheder (tre racks) kan forbindes parallelt. Anvendelsesområder omfatter fabriksautomation, automatisk testudstyr (ATE), additiv fremstilling, industriel print, RF-transmission, basestationer og servere.

Modellerne fås i 24 V og 48 V med justeringsområder på henholdsvis 24,0–27,6 V og 48,0–55,2 V. Kommunikation med strømforsyningerne sker via det indbyggede, galvanisk isolerede PMBus™-interface (I2C). AC-fejl, DC-OK, fjernjustering af udgangsspænding, fjern til/fra samt et 5 V eller 12 V hjælpeudgang er standard. Der findes desuden en option med dobbelt AC-indgangssikring.

HFE3500-strømforsyningerne har et indgangsområde på 85–264 Vac med effektnedregulering til 2016 W ved indgangsspændinger under 170 Vac. HFE3500-S1U/TB-racket er udstyret med skrueklemmer på indgangen for en robust tilslutning. Strømforsyningen måler 107 × 40,1 × 330 mm, og racket 444,5 × 43,7 × 428 mm. Kølingen sker via to interne ventilatorer med variabel hastighed. HFE3500-modulernes virkningsgrad er 94 % ved 230 Vac og 92 % ved 115 Vac.

Sikkerhedsgodkendelser omfatter IEC/UL/CSA/EN 62368-1 og EN/UL 61010-1. Serien er desuden CE- og UKCA-mærket i henhold til Lavspændings-, EMC- og RoHS-direktiverne. Enhederne overholder EN 55011 Klasse B, EN 55032 Klasse B, FCC Title 47, Chapter 1, Part 15.107 – Klasse B samt VCCI Klasse B for ledningsbåren EMI, samt EN 55011 Klasse A, EN 55032 Klasse A, FCC Title 47, Chapter 1, Part 15.109 – Klasse A og VCCI Klasse A for udstrålet EMI. HFE-seriens isolation mellem indgang og udgang er 3 kVac, mellem indgang og jord 2 kVac og mellem udgang og jord 500 Vdc. Modellerne leveres med fem års garanti.

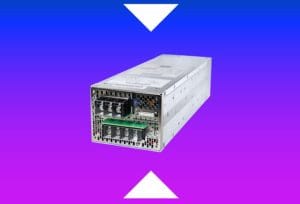

TDK Corporation introducerer TDK-Lambda TPS4500 industrielle strømforsyninger med enkelt- eller dobbeltudgang og en effekt på 4.500 W. Modulerne kan konfigureres til at dele belastningen i enhver proportion, op til de nominelle udgangsspecifikationer, og er designet til serie- eller parallelkobling for at øge udgangsspænding eller effekt.

TPS4500-serien kan drives fra en højvolts trefaset indgang i området 360–528 Vac i både Delta- og Wye-konfiguration. Strømforsyningerne kan anvendes i en lang række applikationer, herunder test- og måleudstyr, halvlederfremstilling, additiv fremstilling, printere, lasere og RF-effektforstærkere. Den højvolts trefasede indgang eliminerer behovet for kostbare nedtransformatorer og bidrager til bedre fasebalancering af belastningsstrømmen.

TPS4500-serien er fuldt udstyret med isolerede signaler for AC-fejl, DC-OK og fasetab, fjernstyret tænd/sluk, remote sense samt en standby-forsyning på 12 V, 0,3 A. PMBus™-kommunikationsgrænsefladen muliggør omfattende fjernovervågning og styring. Den giver realtidsindsigt i centrale parametre som udgangsspænding, udgangsstrøm, intern temperatur, statusindikeringer og blæserhastighed. Derudover gør PMBus™ det muligt at programmere kritiske indstillinger, herunder udgangsspænding, overstrømsgrænse og fjernstyret tænd/sluk. Nominelle udgange på 92 V, 49 A og 184 V, 24,5 A er fuldt justerbare via PMBus™: 92 V kan indstilles fra 10–96,5 V, og 184 V fra 20–193 V.

TPS4500-modellerne har en typisk virkningsgrad på 93 %. Strømforsyningen kan starte ved temperaturer ned til −40 °C og arbejde ved omgivelsestemperaturer fra −10 til +70 °C med lineær derating fra 100 % til 80 % belastning mellem 50 og 60 °C samt fra 80 % til 55 % ved 70 °C. Kabinettet måler 107 × 85 × 335 mm (B × H × D) og er velegnet til 2U rackinstallationer.

Sikkerhedsgodkendelser omfatter IEC/UL/CSA/EN 62368-1 samt CE- og UKCA-mærkning i henhold til lavspændings-, EMC- og RoHS-direktiverne. Enhederne opfylder desuden EN 55032-A for ledningsbårne og udstrålede emissioner i det endelige system, IEC 61000-4 immunitetsstandarder samt SEMI F47-0706 ved nominelt 480 Vac (kriterium B). Isolationsniveauerne er 3 kVac mellem indgang og udgang, 2 kVac mellem indgang og jord samt 500 Vdc mellem udgang og jord.

TPS4500-serien er designet til at opfylde MIL-STD-810H, metode 514.8, procedure I, kategori 1 og 10 (vibration), samt MIL-STD-810H, metode 516.8, procedure I, IV (logistik) og VI (stød). Dette sikrer høj robusthed og driftssikkerhed i krævende miljøer.

Primære applikationer

Test- og måleudstyr, halvlederfremstilling, additiv fremstilling, printere, lasere og RF-effektforstærkere.

Vigtigste egenskaber og fordele

93 % virkningsgrad (typisk)
360–528 Vac trefaset indgang, Delta eller Wye
PMBus™-kommunikationsgrænseflade til fjernprogrammering og overvågning
Overholder IEC 62477-1 (OVC III)

Yderligere information om produkterne findes i dokumentet
