Maksimalafbrydere

Forebyg driftsstop og ulykker med moderne beskyttelse.

Elektrisk sikkerhed er ikke kun et teknisk spørgsmål – det er et ledelsesansvar. For beslutningstagere i byggeri, industri og facility management handler det om at sikre kontinuerlig drift, beskytte medarbejdere og undgå dyre nedbrud. En enkelt elektrisk fejl kan koste både tid, penge og omdømme.

Typiske fejl og deres konsekvenser:

• Overbelastning: Når strømforbruget overstiger komponenternes kapacitet, kan kabler og forbindelser blive overophedede. Det kan føre til brand, som i værste fald spreder sig til hele installationen.
• Kortslutning: Opstår typisk ved isolationsfejl eller mekanisk skade. En kortslutning kan udløse en kraftig strømstød, der ødelægger udstyr og skaber farlige lysbuer.
• Løse forbindelser: Dårligt tilspændte terminaler eller slidte komponenter kan skabe varmeudvikling og gnistdannelse. Det er en hyppig årsag til brande i eltavler.
• Fejl under vedligeholdelse: Når teknikere arbejder på aktive installationer, er risikoen for elektrisk stød og lysbueulykker høj. En enkelt fejltilslutning kan føre til alvorlige personskader.
• Manglende selektivitet: Hvis en fejl i én del af systemet får hele installationen til at lukke ned, kan det føre til produktionsstop, datatab og tabt omsætning.

Moderne løsninger som Eatons digitale NZM maksimalafbryder adresserer disse risici med avanceret beskyttelse og overvågning. Funktioner som Arcflash Reduction Maintenance System™ reducerer energien i en lysbue og beskytter teknikere under service. Samtidig giver energimåling og statusdata mulighed for at forudsige fejl og planlægge vedligeholdelse proaktivt.

For beslutningstagere er elektrisk sikkerhed en strategisk investering. Det handler om mere end at overholde lovgivning – det handler om at beskytte medarbejdere, sikre oppetid og fremtidssikre installationer. Med stigende krav til dokumentation, bæredygtighed og driftssikkerhed er det vigtigere end nogensinde at vælge intelligente og pålidelige løsninger.

Vil du vide mere om hvordan en optimal løsning ser ud til netop dit projekt, så tag fat i en af Eatons fagspecialister og hør mere.

Energieffektiviseringsvirksomheden Schneider Electric tager endnu et skridt i den grønne og cirkulære omstilling med udviklingen af den første genanvendte maksimalafbryder. Udover at afbryderen har et markant lavere CO2-aftryk styrker den også forsyningssikkerheden hos kunderne, heriblandt fjernvarmeselskabet CTR.

Rundt om i Danmark og resten af verden sidder der maksimalafbrydere i elinstallationer i alt fra beboelsesejendomme til industribygninger, vindmøller og datacentre. Afbryderens vigtigste funktion er at beskytte større elektriske kredsløb, hvis der opstår nedbrud på grund af en overbelastning, fx som følge af oversvømmelse eller lynnedslag.

De mange afbrydere varierer i størrelse og kan udgøre op til flere tons materialer i fx en vindmøllepark eller et datacenter.

I takt med digitaliseringen og den grønne omstilling af vores samfund bliver behovet for data og vedvarende energikilder kun større, og antallet af maksimalafbrydere i bygningsmassen følger derfor trop. Det kan få negative konsekvenser for klimaet, da produktionen af bare én maksimalafbryder udleder omkring 550 kilo CO2.

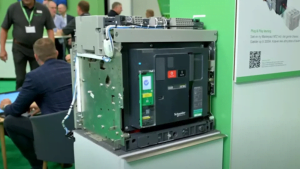

Derfor har Schneider Electric udviklet genanvendte maksimalafbrydere, Circular MasterPacT MTZ, hvor de første fem er solgt til det danske marked – som det første sted i Norden.

”Ved at genanvende bare én afbryder kan der spares 250 kilo CO2, hvilket svarer til en reduktion på knap 45 procent i forhold til fremstillingen af en helt ny afbryder. Det siger sig selv, at der er et kæmpe potentiale for klimaet i det her. Man kan jo begynde at gange op med de 270.000 etageejendomme samt offentlige, kommercielle og industrielle bygninger[1], hvor der er installeret maksimalafbrydere. Så har vi en potentiel besparelse på over 200.000 ton alene i Danmark. Det svarer til, hvad knap 15.400 danskere sammenlagt udleder om året,” siger Trine Puge, Sales Manager Global Services, Schneider Electric, Danmark.

Mere robuste forsyningskæder

Fjernvarmeselskabet CTR i hovedstadsområdet fik installeret den genanvendte maksimalafbryder allerede tre uger efter, at ordren blev afgivet.

Ifølge Daniel Casper Meilbøg, Vedligeholdschef i CTR, er der flere fordele ved genanvendte afbrydere:

”Som en del af vores strategi er CTR i gang med at afdække mulighederne for at begrænse vores ressourceforbrug, hvor cirkulær økonomi og de genanvendte afbrydere spiller ind. Dels får vi den samme høje kvalitet og forventede levetid på 20 år som ved nye. Dels er genanvendte produkter med til at sikre robusthed i forsyningen, da der lige nu på grund af verdenssituationen generelt er udfordringer i forsyningskæderne. Her er der væsentligt hurtigere leveringstider på cirkulære produkter frem for bestilling af nye,” siger Daniel Casper Meilbøg, Vedligeholdschef i fjernvarmeselskabet CTR.

Ved at benytte genanvendte afbrydere behøver CTR ikke at fordoble beredskabslageret af komponenter, men kan nøjes med at have de vanlige 10 procent på lager, hvilket i sidste ende også kommer kunderne til gode i form af bedre service til lavere priser. Alt i alt kan CTR gøre mere med færre ressourcer uden at gå på kompromis med kvaliteten og produktets levetid.

Ifølge Trine Puge, chef for Services hos Schneider Electric i Danmark, er der tale om et kæmpe gennembrud med enorme perspektiver for klimaet:

”Det er intet mindre end en landvinding, at man nu kan levere et genanvendt, cirkulært produkt i en kvalitet, der er helt tilsvarende et nyt. Perspektiverne er enorme. For hver grøn afbryder der købes, sparer man miljøet for udledte drivhusgasser samt forbrug af dyrebare råstoffer. Det her er blot begyndelsen på Schneider Electrics udvikling inden for cirkulær produktion. Vi er allerede i gang med at genanvende afbrydere lokalt i hele Norden. For fremtiden tilhører dem, der er elektrificerede, digitale og CO2-neutrale,” siger Trine Puge, Schneider Electric. Se mere om Schneider Electrics genanvendte maksimalafbryder, Circular MasterPacT MTZ, her.

[1] Danmarks statistik: https://dst.dk/da/Statistik/emner/erhvervsliv/byggeri-og-anlaeg/bestanden-af-bygninger

Relevante: Etageboliger (100.000), Fabrikker og lign. (50.000), Bygniner til Kontor, Handel og offentlig adm. (100.000), Bygninger til undervisning og Forskning (20.000) = 270.000, derudover sidder de store ACB’er f.eks. i kritisk infrastruktur (vind, sol, fjernvarme mm.), datacentre og kunne også sidde i avls- og driftsbygninger, afhængig af størrelse.

ABB’s maksimalafbrydere kan meget mere end blot beskytte mod overbelastning og kortslutning. De nye touch-relæer kan nemlig også integreres i både BMS- og SCADA-systemet, så man får fuldt overblik over energiforbruget.

Energimåling er den mest efterspurgte funktion i touch-relæerne, der som standard har energimåling i klasse 2, altså med 2 % nøjagtighed. Energimålingen er i begge retninger, hvilket gør det let at aflæse, hvor meget der leveres eller forbruges i installationen. Samtidig er det muligt at se en summeret værdi.

Energimålingen kan overføres til kundens eksisterende system ved hjælp af et kommunikationsmodul. Her er der mulighed for at anvende 8 forskellige protokoltyper, hvoraf de mest anvendte er Modbus, Ethernet og ProfiNet.

Ekstern opsamling af energidata

Har kunden ikke et system til opsamling af energidata, kan der helt simpelt opsættes en gateway, der kan opsamle energidata via Modbus fra både maksimalafbrydere og DIN skinne produkter som fx kWh-målere og ABB’s Insite pro til måling på automatsikringer. Herefter kan forbrug og historiske data let aflæses via pc, tablet eller mobil.

”Indstillingsmulighederne på touch-relæerne er rigtig gode, da overbelastningsbeskyttelsen kan indstilles præcist på det antal ampere, man ønsker fra 0,4 til 1,0 x mærkestrømmen på relæet,” siger Martin Niemann, Product Marketing Manager for maksimalafbrydere hos ABB.

Desuden er det muligt at indstille en præalarm på overbelastningsbeskyttelsen mellem 50-90 % af den indstillede værdi, så man kan nå at reagere før en evt. udkobling finder sted.

Nem opdatering

Opdatering af relæet med ekstra beskyttelsesfunktioner eller målinger foretages let via en pc. Bryderne har som standard indbygget Bluetooth, og det er muligt efterfølgende at tilkøbe yderligere funktioner til bryderen, hvilket både er nemmere og hurtigere end at udskifte relæet.
