Laserscanning og 3D Laserscanning

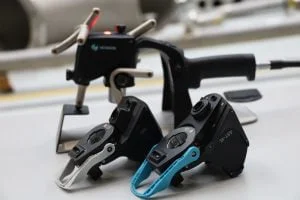

Absolute Scanner AS1-XL leverer scanningsdefinition af absolut højeste kvalitet til måling af store overflader til laserscanning både med bærbar arm eller lasertracker

Hexagons Manufacturing Intelligence-division har annonceret lanceringen af en ny modulopbygget 3D-laserscanner, der er designet til inspektion af store overflader til brug med både virksomhedens lasertracker og bærbare målearmsenheder. Den nye Absolute Scanner AS1-XL er bygget på samme SHINE-teknologi som det nuværende flagskib Absolute Scanner AS1. Hermed kan den indsamle ekstremt rene 3D-data ved meget høje hastigheder fra selv de mest udfordrende overfladetyper. Produktet fås nu i en pakke, der er designet til inspektion af store overflader og dybe hulrum på tværs af en lang række inspektionstyper, herunder paneler til luftfartsindustrien, skibspropeller og store støbninger i automobilbranchen.

AS1-XL har en ultrabred scanningslinje på 600 millimeter i mellemområdet. Kombineret med en registreringshastighed på 1,2 millioner punkter pr. sekund en frame rate på 300 Hz er den ideel til hurtig scanning af store overflader uden tab af inspektionsdetaljer. Scanneren har desuden en udvidet måleafstand på 700 millimeter, som sammen med dens arbejdsområde på 600 millimeter giver mulighed for måling af skjulte punkter fra op til en hel meter.

"Siden lanceringen af AS1 har vi ønsket at levere samme niveau af dataindsamlingskvalitet og automatiseringsegnethed i en enhed, der fokuserer på inspektion af store overflader," siger Daniel Moser, Laser Tracker Product Director hos Hexagon. "Med vores tidligere generation af scannere har vi set, at der er interesse og anvendelsesmuligheder i markedet for en dedikeret scanningsenhed i stor skala. Med AS1-XL har vi kunnet leve op til løftet om et koncept for måling af store overflader på en langt mere tilfredsstillende måde takket være vores nye scanningsteknologi, der er ti gange hurtigere end LAS-XL fra vores tidligere generation."

De egenudviklede intelligente eksponeringsalgoritmer i Hexagons SHINE-teknologi er nøglen til ydeevnen for AS1-XL. Teknologien gør det muligt at digitalisere næsten alle materialer, herunder mange forskellige overfladetyper og farvefinish i et enkelt scanningsgennemløb uden behov for justering af indstillinger. Det er dette og scannerens automatiseringskompatibilitet, der adskiller den udelukkende håndholdte enhed fra den tidligere generation af LAS-X. AS1-XL’s høje målehastighed og store registreringsafstand gør den ideel til en lang række automatiserede inspektionsopgaver. Den høje målehastighed gør det muligt for scanneren at holde trit med moderne robotteknologi i stedet for at udgøre en flaskehals i forhold til robottens banehastighed, mens den store registreringsafstand minimerer risikoen for kollision, fordi robotbanen ikke behøver at være så tæt på inspektionsobjektet.

Som med Absolute Scanner AS1 er AS1-XL designet med et modulært koncept, der giver kompatibilitet med både Hexagons flagskibssystemer til laserstracking og bærbare målearme – henholdsvis Leica Absolute Tracker AT960 og Absolute Arm 7-Axis. Den hurtige montering og den minimale opvarmningsperiode gør AS1 og AS1-XL giver brugerne mulighed for hurtige skift mellem detaljeret scanning med høj tæthed og inspektion af større overflader med enten en bærbar arm eller en lasertracker med et øjebliks varsel.

"Markedet har taget særdeles godt imod Absolute Scanner AS1 siden lanceringen i 2021, og det er fantastisk at kunne færdiggøre 3D-scanningsværktøjssættet i vores sortiment af bærbare målearme med en lige så imponerende enhed som AS1-XL," siger Anthony Vianna, Portable Measuring Arm Product Director hos Hexagon. "Vores Absolute Arm-sortiment tilbyder et markedsledende målevolumen på op til 4,5 meter i diameter, hvilket gør det til en ideel platform for en stor enhed som AS1-XL. Selv med vores modeller med mindre diameter åbner den udvidede afstand mellem scannerne op for en masse anvendelser, der tidligere har været svære at dække, for eksempel interiører i produkter fra automobil-, jernbane- og flybranchen."

Ligesom AS1 er AS1-XL IP54-klassificeret, hvilket giver mulighed for sikker og pålidelig drift i de udfordrende værkstedsmiljøer, der i stigende grad bruges til kvalitetsinspektion.

Den nye fintunede LMS5xx scanner øger den maksimale rækkevidde fra 80 til 130 m og sætte dermed standarden for, hvad højt ydende sikringsscanner skal kunne. Det giver mulighed for at dække store områder af med færre scannere, og derved får man en bedre, mere simpel og i mange tilfælde billigere løsning. Selv på 10% remission er rækkevidden øget fra 40 m til nu op mod 55 m.

Softwaren har fået et facelift

Funktioner og protokoller er streamlinet, så alle scannere nu har samme 'look and feel' uanset scannertype. Den manipulationssikrede scanner giver maksimal driftsikkerhed i alle vejrlig og tilbyder tilmed automatisk tilpasning af overvågningsområdet i takt med at omgivelserne ændrer sig. Med den nye lange rækkevidde, vakuumventil og rustfrit stik sætter LMS5xx standarden for, hvad en scanner skal kunne tilbyde i forhold til pålidelig og intelligent sikring mod uønsket indtrængen.

SICK A/S har i mange år tilbudt laserscannere til sikring af bygninger og områder mod uønsket indtrængen. Teknologiens anvendelse er kendt fra opgaver, hvor man eksempelvis sikrer museer, fængsler, lufthavne, lager og pengeinstitutter. LMS5xx serien bruges bredt indenfor automation til berøringsløs måling og detektering af objekter på store afstande, hvilket gør laserteknologien særdeles velegnet til sikring af områder og værdier.

Andet nyt fra SICK

For at gøre det nemmere som alarmintegrator tilbyder SICK laserscanneren LMS531 PRO, som er specialdesignet til at gøre det lettere at komme i mål, når scanneren skal monteres, idriftsættes eller efterfølgende serviceres. Scannerens alarmfelter kan programmeres med SICK engineering software (SOPAS), men man kan også udnytte en række smarte funktioner.

Når en scanner er monteret i et område, kan der forekomme små ændringer i områdets omgivelser, som typisk før krævede, at man koblede sig på med SOPAS-softwaren og korrigerede til de nye forhold. Dette er nu ikke længere nødvendigt, da LMS531 PRO har funktionen 'automatisk felt adaption', som er en slags teach-funktion. Når man aktiverer denne med en simpel digital indgang, lærer scanneren det nye område at kende automatisk.

Er det ikke muligt at bruge 'automatisk felt adaption', kan en anden smarte 'Walk teach'-funktion anvendes. Dette foregår ved, at man aktiverer indlæring med en digital indgang og simpelthen afskridter det område, som skal udgøre alarmzonen.

På hi-messen den 5.-7. oktober demonstrerer målevirksomheden Zebicon hele porteføljen af måleudstyr, som spænder fra håndholdte scannere til fuldautomatiserede high-end løsninger.

3D scanning er en anerkendt teknologi til opmåling af emner til både udvikling, indkøring og i produktionen. Der findes i dag flere typer scannere på markedet, derfor er det vigtigt at virksomheder overvejer, hvilke behov og funktioner deres næste måleudstyr skal løse.

På årets hi-messe står Zebicon, som er specialister i 3D scanning og måleteknik, klar til at demonstrere både manuelle og automatiserede løsninger til industriel emneopmåling og kvalitetskontrol. Derudover medbringer Billundvirksomheden en række nye systemer fra GOM og ZEISS, som er lettere tilgængelige for små og mellemstore virksomheder.

Nyt 3D måleudstyr på markedet

På hi-messen kan du for første gang opleve de nye systemer i Zebicons portefølje, GOM scan 1 og T-SCAN hawk. Under udviklingen har der været stor fokus på brugervenlighed og på at brugerne skal blive hjulpet godt i gang med videomateriale m.m.

Zebicons direktør, Jeppe H. Laursen udtaler, ”Vi kan se et kæmpe potentiale for disse systemer, der henvender sig til virksomheder, afdelinger og anvendelser, som vi tidligere ikke har været så dygtige til at rette os mod. Derfor glæder vi os meget til at præsentere GOM Scan 1 og T-SCAN hawk på årets hi-messe.”

GOM Scan 1 er en kompakt og brugervenlig 3D scanner, som er velegnet til hurtig opmåling af små og mellemstore emner. Det er en løsning, der er særlig interessant ved måleopgaver i forbindelse med 3D print, 3D modellering og reverse engineering.

T-SCAN hawk er en håndholdt laserscanner, som med tre scanningstilstande kan opmåle selv fine detaljer og dybe huller. Denne mobile scanner er designet til at opfange 3D data, hvor end behovet opstår. Den er velegnet til måleopgaver i forbindelse med reverse engineering, vedligeholdelse og kvalitetskontrol.

Få måleudstyret i egne hænder

På hi Tech og Industrimessen demonstrerer Zebicon ikke kun måleudstyret, du får også selv mulighed for at få den nye T-SCAN hawk i hænderne og teste, hvordan den er at arbejde med i praksis.

”Der er mange overvejelser som skal tages, inden man vælger måleudstyr. Derfor vil vi give messens deltagere mulighed for at afprøve det håndholdte måleudstyr i egne hænder. Det betyder, at de selv kan fornemme systemets brugervenlighed, om måleprocessen er velegnet for dem, og vurdere hvilken grad af mobilitet og fleksibilitet, der er brug for,” afslutter Jeppe H. Laursen.

Mød Zebicon på stand K-8252 og K-8262 i området for 3D-TECH.
