Lystårne
Lystårne – Fleksibel og effektiv visuel kommunikation
Lystårne kan ex. være signallamper eller signaltårne, som kan tilføjes maskiner og produktionsanlæg for at give mulighed for forskellige lys signaler. Lystårne er i dag primært udformet med LED lys. Lystårne kan som oftest opdeles i 2 kategorier, én hvor lystårnet er fast opbygget som standard og klar til umiddelbar opsætning. Og en anden som er modulopbygget, hvilket tillader en fleksibel opbygning, alt efter opgave og ønske om signallamper.
Et lystårn – også kaldet et signaltårn eller en signallampe – er en visuel indikator, der viser maskiners, produktionslinjers eller automatiske anlægs aktuelle status. Formålet er at gøre det nemt for operatører, teknikere og vedligeholdelsespersonale hurtigt at identificere driftsstatus eller fejl, så reaktionstiden reduceres.
Lystårne er en essentiel komponent i industriel automatisering og sikkerhed. De bruges til at kommunikere vigtige signaler og statusinformationer på produktionssteder. Disse tårne, også kendt som signaltårne eller statusindikatorer, udsender visuelle signaler gennem farvede lys. Disse farver repræsenterer forskellige tilstande eller handlinger, som kræver opmærksomhed fra operatørerne.
Lystårnene er designet til at være synlige selv på lange afstande og i områder med meget støj, hvor auditive signaler kan være svære at opfatte. De kan have flere farver, såsom rød, gul og grøn, hver med en specifik betydning. For eksempel kan rødt lys indikere en nødsituation eller en maskinfejl, mens grønt lys ofte signalerer normal drift.
Leverandører af Lystårne (signaltårne):
Atlas Copco Rental Denmark
Djursvang 5b
2620 Albertslund
Tlf.: +45 43 45 46 11
E-mail: rental.denmark@dk.atlascopco.com

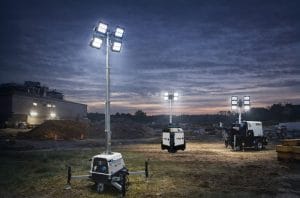

BAK Maskiner ApS
Karetmagervej 17A
7000 Fredericia
Tlf: 3242 1300
E-mail: kundeservice@bakmaskiner.dk
Hans Følsgaard A/S
Theilgaards Torv 1
4600 Køge
Tlf.: +45 43208600
E-mail: hf@hf.net
Leverandør til Industrien: herunder fødevareindustri og Infrastruktur: herunder Banen, Telecom, Kraft og Vind
Hauberg Technique A/S
Færøgade 6
4690 Haslev
Tel: 56 31 58 15
Email: adminstration@htfire.dk
Guide: Lystårne – effektiv visuel signalering i moderne industri og automation
Moderne lystårne anvender næsten udelukkende LED-teknologi, som giver høj lysstyrke, lang levetid og et lavt energiforbrug. Mange modeller kan desuden kombineres med akustiske signaler, blinkfunktioner og intelligente kommunikationsprotokoller som IO-Link, hvilket gør dem til en vigtig del af Industri 4.0 og moderne produktionsmiljøer.
Hvor anvendes lystårne?
Lystårne findes i stort set alle typer industrielle installationer, hvor det er vigtigt hurtigt at kunne aflæse en maskines eller proces' status.
Typiske anvendelser omfatter:
- Produktionsmaskiner
- Robotceller
- Samlebånd
- CNC-maskiner
- Pakkelinjer
- Fødevareproduktion
- Pharmaindustri
- Lager- og logistikcentre
- AGV'er og AMR'er
- Procesanlæg
- Testudstyr
- Automationsanlæg
I støjende produktionsmiljøer, hvor lydsignaler let kan overses, er tydelig visuel signalering ofte den mest effektive løsning.
Farvernes betydning
Selvom virksomheder kan definere deres egne signaler, anvendes der ofte en fælles farvelogik.
Grøn
Maskinen er i normal drift.
Gul
Operatøren bør være opmærksom. Der kan eksempelvis være behov for materialepåfyldning eller planlagt service.
Rød
Maskinen er stoppet, eller der er opstået en fejl, som kræver handling.
Blå
Bruges ofte til operatørkald eller serviceanmodninger.
Hvid
Kan indikere procesinformation, kvalitetskontrol eller særlige driftsfunktioner.
En ensartet farvestruktur gør det lettere for medarbejderne hurtigt at forstå maskinernes status.
Modulopbyggede eller færdigsamlede lystårne
Der findes grundlæggende to typer lystårne.
Færdigsamlede lystårne
Disse leveres komplette med et fast antal lyssegmenter og er hurtige at installere.
Modulære lystårne
Modulære løsninger gør det muligt at tilføje eller udskifte lysmoduler, summer, blinkfunktioner eller kommunikationsmoduler efter behov. De giver stor fleksibilitet ved ændringer i produktionen.
LED-teknologi giver høj driftssikkerhed
LED-baserede lystårne har stort set erstattet traditionelle glødepærer.
Fordelene er blandt andet:
- Lang levetid
- Lavt energiforbrug
- Høj synlighed
- Minimal varmeudvikling
- Hurtig reaktionstid
- Begrænset vedligeholdelse
Det reducerer både driftsomkostninger og behovet for service.
Intelligent signalering med IO-Link
Mange moderne lystårne understøtter IO-Link, hvilket gør det muligt at integrere dem direkte i PLC-styringer og industrielle netværk.
Fordelene omfatter:
- Central programmering
- Fjernovervågning
- Statusdiagnostik
- Hurtigere idriftsættelse
- Enkel parameterændring
- Integration med SCADA- og MES-systemer
Det giver større fleksibilitet og gør fejlfinding mere effektiv.
Lystårne forbedrer OEE
Maskinstatus skal kunne aflæses på få sekunder.
Hvis operatøren hurtigt opdager fejl eller stop, reduceres nedetiden, og produktionen kan genoptages hurtigere.
Derfor indgår lystårne ofte som en vigtig del af virksomhedens arbejde med OEE (Overall Equipment Effectiveness), Lean Production og TPM (Total Productive Maintenance).
Vigtige egenskaber ved valg af lystårn
Ved valg af lystårn bør virksomheder blandt andet vurdere:
- Synlighed
- Antal lyssegmenter
- LED- eller blinkfunktion
- Summer eller lydgiver
- Beskyttelsesklasse (IP)
- Driftsspænding
- Kommunikationsinterface
- Monteringsmuligheder
- Temperaturbestandighed
- Robusthed over for vibrationer
Den rigtige løsning afhænger af både produktionsmiljø og automationsniveau.
Installation og vedligeholdelse
Lystårne kræver generelt kun minimal vedligeholdelse.
Det anbefales dog løbende at kontrollere:
- Fastgørelse
- Kabelforbindelser
- Lysstyrke
- Tætninger
- Eventuelle lydgivere
- Kommunikation med PLC eller IO-Link
Regelmæssig kontrol sikrer høj driftssikkerhed og reducerer risikoen for uopdagede fejl.
Konklusion
Lystårne er langt mere end blot farvede signallamper. De er en central del af moderne industriel automation og bidrager til højere sikkerhed, bedre kommunikation og kortere reaktionstider. Med LED-teknologi, intelligente kommunikationsmuligheder og fleksibel modulopbygning kan virksomheder skabe en tydelig og effektiv visualisering af maskinernes status. Det giver færre driftsstop, bedre ressourceudnyttelse og en mere effektiv produktion.
Installation
Installationen af lystårne er relativt simpel, og de kræver minimal vedligeholdelse. Dette gør dem til en omkostningseffektiv løsning til mange industrier. De er typisk fremstillet af holdbare materialer, der kan modstå barske industrielle miljøer, inklusiv vibrationer, støv og temperaturudsving.
På trods af deres enkelthed spiller lystårne en kritisk rolle i at forbedre sikkerheden og effektiviteten på arbejdspladsen. Ved at give tydelige og umiddelbare signaler hjælper de med at minimere driftsafbrydelser og øge produktiviteten. Operatørerne kan hurtigt identificere og reagere på problemer, hvilket reducerer nedetid og forbedrer den samlede driftsflow.
Med teknologiske fremskridt bliver lystårne stadig mere avancerede. Nogle nyere modeller kan integreres med trådløse netværk, hvilket tillader fjernovervågning og -styring. Denne udvikling åbner op for endnu større effektivitet og tilpasningsevne i fremtidens industrier. Dette gør lystårne til en uundværlig ressource i moderne produktion og processtyring.
FAQ – Ofte stillede spørgsmål om lystårne
Hvad er et lystårn?
Et lystårn er en visuel signalenhed, som viser en maskines eller et anlægs aktuelle driftstilstand ved hjælp af farvede LED-segmenter.
Hvad er forskellen på et lystårn og et signaltårn?
Der er ingen væsentlig forskel. Begge betegnelser bruges om samme type visuelle signaleringsudstyr.
Hvor anvendes lystårne?
De anvendes blandt andet på produktionsmaskiner, robotceller, pakkelinjer, transportanlæg, procesanlæg og automatiserede lagersystemer.
Hvorfor anvendes LED i moderne lystårne?
LED giver lang levetid, høj synlighed, lavt energiforbrug og næsten vedligeholdelsesfri drift.
Hvad betyder de forskellige lysfarver?
Grøn angiver normalt drift, gul advarsel eller opmærksomhed, rød fejl eller stop, blå operatørkald og hvid procesinformation.
Kan lystårne kombineres med lydsignaler?
Ja. Mange modeller kan leveres med summer eller sirene, så både visuelle og akustiske signaler aktiveres.
Hvad er fordelene ved modulære lystårne?
De kan tilpasses med ekstra lyssegmenter, blinkfunktioner, lydgivere og kommunikationsmoduler efter virksomhedens behov.
Hvad er IO-Link?
IO-Link er en kommunikationsstandard, som gør det muligt at overvåge og konfigurere lystårne direkte fra PLC eller styresystem.
Er lystårne velegnede til Industri 4.0?
Ja. Mange moderne modeller understøtter intelligente netværk og kan integreres med digitale produktionssystemer.
Hvilken IP-klasse bør et lystårn have?
Det afhænger af miljøet. I støvede eller fugtige produktionsmiljøer vælges ofte modeller med høj IP-beskyttelse.
Kan lystårne anvendes udendørs?
Ja, hvis de er konstrueret til udendørs brug og har den nødvendige beskyttelse mod vand, støv og temperaturpåvirkninger.
Hvordan bidrager lystårne til højere produktivitet?
De gør det muligt hurtigt at identificere fejl, stop eller servicebehov, hvilket reducerer responstid og unødige produktionsstop.
Kan lystårne integreres med PLC-styringer?
Ja. De fleste industrielle lystårne kan styres direkte via PLC'er eller industrielle kommunikationssystemer.
Hvor lang levetid har et LED-lystårn?
Levetiden afhænger af modellen, men LED-teknologien giver typisk mange års drift med minimalt vedligehold.
Hvordan vælger man det rigtige lystårn?
Valget bør baseres på synlighed, antal signaler, kommunikationsbehov, monteringsform, IP-klasse, driftsspænding og krav til integration med virksomhedens automationssystem.
Elektro-Nico – Milwaukee Lystårn MXF TL-601
MX FUEL™ ROCKET™ Tower Light/Charger
Transportabelt lys, med 4 justerbare lyshoveder.
Kan sættes op på 10 sekunder, motoriseret mast fra 1.12 til 3.1 m.
Modstandsdygtig overfor vind med en hastighed op til 55 km/h.
Op til 20 timers driftstid med et 12,0 Ah FORGE batteri.
Højtydende TRUEVIEW lystårn yder op til 27.000 Lumen når det bruges på ledning, og op til 20.000 Lumen når det kører på batteri.
Lyshovedet kan vinkles for optimal belysning i alle arbejdssituationer.
Lav vægt på kun 48 kg og to store terrængående hjul gør lystårnet let at transportere til og fra byggepladsen.
Leveres med indbygget lader og 6,0Ah Batteri.
Pris kr 31996,-
NYHED – Signaltårne fra Eegholm
Her får du flere gode grunde til at benytte sig af signaltårne i produktionen.
Signaltårne signalerer farer og advarsler, så medarbejderne kan tage de nødvendige forholdsregler for at undgå ulykker og skader.
Så med signaltårne kan du øge produktiviteten og forbedre sikkerheden på arbejdspladsen.
Andre fordele kan være;
- En af de største fordele ved signaltårne er deres høje synlighed. De er typisk udstyret med LED-lamper i forskellige farver, som er lette at opdage selv på afstand eller i mørke omgivelser.
- Signaltårne er meget fleksible, da de kan programmeres til at udsende forskellige signaler og advarsler baseret på specifikke hændelser eller driftsbetingelser.
- Signaltårne er også meget pålidelige og robuste, hvilket gør dem ideelle til anvendelse i krævende produktionsmiljøer. De er typisk støbt i holdbart plast eller aluminium og kan modstå både stød, vibrationer og temperaturudsving.
- De kan tilpasses til forskellige miljøer og applikationer. De kan monteres på vægge, maskiner eller pæle, og deres modulære design gør det muligt at tilføje eller fjerne signalenheder efter behov.
Kontakt
Få en snak med Poul-Henning omkring dine muligheder på telefon 4035 8654.
Og se et udpluk af signaltårne her
Hans Følsgaard – Tydelig indikation reducerer bekostelig nedetid i industriel produktion
TL15 In-Line Tower Light er en lille, modulær indikator, der kan bruges som selvstændig enhed eller forbundet in-line med tårnlys, sensorer, touch-knapper eller andre enheder for at vise signalstatus. Dens in-line forbindelse og tydelige indikation giver brugerne tilgang til statusoplysninger, hvor det er nødvendigt, hvilket forkorter responstid og øger flow.
Med ekstrem synlighed giver TL15 mulighed for at identificere og fejlfinde problemer hurtigere, hvilket fører til reduceret nedetid og hurtigere responstid. TL15 er let tilgængelig og enkel at bruge, uanset om den bruges til at opdage stop på et transportbånd eller lokalisere en aktiveret sensor, der er skjult i en maskine. Dens IP66/67/68-design er pålideligt og robust til at modstå barske industrielle miljøer. Dens kompakte profil gør den ideel til lysindikation på trange steder.
Meget synlig indikation
TL15 modulære tårnlys giver meget synlig statusindikation. LED-lysteknologi sparer energi og minimerer udskiftningsomkostningerne. TL15 tilbyder i alt fire farver: blå, grøn, gul og rød, for fleksibilitet i farvevalg og mængde. Synlig status kan bruges til at vejlede operatører eller kommunikere forestående maskinbevægelser.
Enkel opsætning og administration
Maskiners nedetid kan være dyr, og det kan være tidskrævende at identificere problemer. TL15 In-Line Modular Tower Lights design muliggør hurtig integration i eksisterende applikationer. Med tilføjelsen af kompatible kabler gør TL15's integrerede M12-stik det muligt at tilslutte direkte inline til enhver applikation, hvor der er brug for øget visuel eller hørbar status. Inline-installation gør det også muligt for TL15 at efterligne signalfarven af et tilsluttet tårnlys. Operatører kan således visuelt overvåge processer lokalt, hvilket resulterer i hurtigere reaktioner på uønskede hændelser.
TL15 In-Line Modular Tower Light er en lysstærk, ultralille indikator, der kan bruges som en selvstændig enhed eller forbundet in-line med et tårnlys, sensor eller signal for at give yderligere visuel indikation.
- Modulær indikator, 15 mm i diameter
- Flere enheder kan kobles sammen for at danne et tårnlys
- Robust, overstøbt design opfylder IP66, IP67 og IP68 klassificeringer
- Hver model har specifikke stifter, der aktiverer LED'erne, når de signaleres
- TL15 tårnlysindikatorer fås i fire farver: grøn, gul, rød og blå 12 v DC eller 24 v DC-drift med indgange, der kan tilsluttes som PNP- eller NPN-enheder
Lys- og lydindikation er et fantastisk værktøj til industriel produktion. Med tilpassede, intelligente løsninger, hindres unødigt langt driftsstop og utilstrækkeligt overblik over maskinstatus og flow.
Hvis du er interesseret i lysindikation eller har spørgsmål til lys, styring og automation, er du velkommen til at kontakte Søren Madsen på sma@hf.net eller tlf. 87 88 77 06
