Linear aktuator

Hvordan reducerer man omstillingstiden, øger driftssikkerheden og gør maskinerne mere intuitive for operatørerne? En dansk maskinbygger stod over for netop den udfordring. Deres kunder efterspurgte fleksible maskiner, der kunne håndtere flere produkttyper, men omstillingerne tog tid og krævede manuel finjustering.

Udfordringen: Manuelle omstillinger og risiko for fejl

I takt med at produktionskravene blev mere komplekse, voksede behovet for hurtigere og mere præcise formatændringer. Hver gang operatøren skulle tilpasse maskinen til en ny emballage eller et nyt produkt, blev der brugt værdifuld produktionstid, og risikoen for menneskelige fejl var høj.

Selv små afvigelser kunne føre til kassationer eller stop på linjen, og i en branche med høj konkurrence blev det tydeligt, at den manuelle proces ikke længere var holdbar.

Løsningen: Intelligente komponenter fra SIKO

ICS rådgav maskinbyggeren i valget af intelligente positionsindikatorer og aktuatorer fra SIKO. Løsningen automatiserede indstillingsprocesserne, så hvert format nu justeres automatisk til præcise værdier.

Operatøren vælger blot det ønskede produkt via betjeningspanelet, hvorefter aktuatorerne sørger for nøjagtig positionering af akserne. Det eliminerer manuelle fejl og sikrer, at maskinen altid kører med korrekte parametre.

Resultatet blev en markant reduktion i nedetid, hurtigere formatskift og en mere brugervenlig produktion.

Så hurtigt tjener investeringen sig hjem

Fig. 1 Ved at automatisere omstillinger med SIKO-komponenter opnår maskinbyggeren både en hurtig tilbagebetaling og en mere stabil produktion uden manuelle fejl.

Årlig tidsbesparelse: (15 – 2) min × 10 skift × 220 dage = 28.600 minutter = 477 timer

Årlig økonomisk besparelse: 477 timer × 350 kr./time = 166.950 kr.

Investering i system (indikatorer + aktuatorer): ≈ 60.000 kr.

Tilbagebetalingstid: ≈ 4,3 måneder

Et skridt mod smartere produktion

Automatiseringen gav ikke kun en økonomisk gevinst. Maskinbyggerens kunder oplever nu også en mere ensartet produktion, mindre spild og højere kvalitet. Det betyder færre reklamationer og en mere stabil forsyning.

Hos ICS ser vi ofte, at investeringen i intelligente komponenter hurtigt bliver et konkurrenceparameter både for maskinbyggeren og slutkunden.

“Når vores kunder vælger at automatisere, handler det ikke kun om teknologi, det handler om at frigive tid, øge kvaliteten og skabe bedre resultater. Det er en investering, der betaler sig hver eneste dag.”

– Morten Hansen, direktør hos ICS

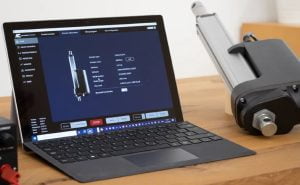

Opgaven for en traditionel aktuator er at køre ind og ud ved en standardhastighed, men der er en stigende efterspørgsel efter avancerede funktioner og flere styringsmuligheder. Med den nye LINAK® konfigurator, Actuator Connect, har det aldrig været nemmere at tilpasse en bevægelsesløsning.

Med Actuator Connect er det muligt at konfigurere og teste en prototype af en aktuator uden først at skulle specificere softwarefunktioner. Det er muligt at konfigurere feedbacktyper og skalering, virtuelle grænser, blødt start og stop, strømgrænser, justerbar hastighed og positionsmuligheder.

LINAK ved, at data er nøglen til at forbedre kvaliteten eller ydeevnen generelt – simpelthen ved, at man bliver klogere på de komponenter, der interagerer med hinanden. Med LINAK Actuator Connect-konfiguratoren er det muligt at finde grafer i realtid, der viser strømforbrug, temperatur, position osv., som kan være særligt værdifuldt i prototypefasen.

Stærk Low-Noise Lineær Aktuator - Op til 10000N

Low-Noise aktuator til industrielle/medicinske formål.

MLA1 serien af lineære aktuatorer er en af Movetecs flagskibe til industrielle og medicinske applikationer. MLA1kan fås i beskyttelsesklasserne: IP54, IP66 eller IP66W. MLA1aktuatorserien er udviklet til at kunne klare belastninger på op til 10000N (tryk) og hastighed op til 39mm/s u/belastning (1000N). Høj kvalitet til en fornuftig pris. Udviklet til industriel anvendelse. Velegnet til patientløftesystemer.

Plug & Play: Movetec kan levere MLA1som en komplet Plug & Play løsning, der inkluderer en eller flere MLA1aktuatorer, en Movetec styring 230V AC, alle kabler og et betjeningspanel.

Ved at vælge en styring med Bluetooth®, kan MLA1aktuatorer let betjenes fra en iPhone® eller Android®-Smartphone.

Materialer:

• Yderprofil/hus: Eloxeret aluminium, plast/kunststof
• Spindel, glidedele: Spec. carbonstål/rustfrit stål, POM derivat
• Fastgørelsesdele for og bag, U-clevis/gaffel: Aluminium/stål
• Indvendige aktuatordele: Aluminium, stål, ABS, POM, PP
• Aktuatorhus, fatning, stik, kabel: PC, PVC og andre kunststoffer

Tekniske data:

• Max. belastning: 10000 N v/tryk/4000N v/træk
• Støjniveau: Low-Noise
• Max. hastighed uden belastning: 39mm/sek (1000 N)
• Slaglængde:  50-450/600mm (specialvers. op til 1000mm er muligt)
• Indbygningsmål/-længde: Slaglængde + min.163mm
• Størrelse: 163,3mm x 95,5mm x længde
• Fastgørelse, for: Aluminium casting/CNC, hul, slot/spt./U-Clevis
• Fastgørelse, bag: Aluminium casting/CNC, slot/U-Clevis
• Fastgørelseshuller, for og bag: Ø10.2/12.2mm, Ø10.2/12.2mm, Ø10.0/12.0mm, Ø10.0/12.0mm (Aluminium CNC)
• Temperaturområde: +5°C – +45°C / Intermittens: 25%
• Driftsspænding/Volt: 12/24V DC
• IP- klasser: Uden beskyttelse, med IP54-, IP66- el. IP66W-beskyttelse
• Dobbelt Hall-sensor: Ja
• Styring: Flere muligheder, se mere på movetec.dk
• Synkronkørsel: Max. 32x aktuatorer i synkronkørsel
• Betjeningspanel: Flere muligheder, se mere på movetec.dk
• Certifikater: IEC60601-1, ES60601-1, IEC60601-1-2, EMC

Optioner: Bluetooth®-styring for iPhone®- og Android®-Smartphones. Potentiometer. IP54, IP66- eller IP66W beskyttelsesklasse. 12V DC. Slaglængde op til1000mm. 100% bremse/Safety nut. Man. frigørelse.
