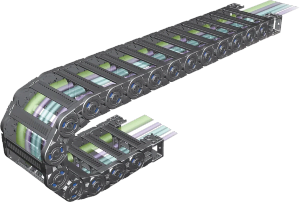

Energikæder
Energikæder til sikker og effektiv kabelføring i industrien
Energikæder er en central komponent i moderne maskiner og automatiserede produktionsanlæg, hvor de beskytter og fører kabler, ledninger, slanger og datakabler sikkert mellem stationære og bevægelige maskindele. Uanset om der er tale om strømforsyning, signaloverførsel, data, hydraulik eller pneumatik, sikrer energikæder en kontrolleret bevægelse, som reducerer slitage og forlænger levetiden på installationen.
I takt med at industrien bliver mere automatiseret, stiger kravene til driftssikkerhed og oppetid. Energikæder – også kendt som kabelkæder eller energiforsyningskæder – er udviklet til at beskytte kabler mod vrid, træk, knæk, vibrationer og andre mekaniske påvirkninger. Det reducerer risikoen for kabelbrud og uplanlagte produktionsstop, samtidig med at installationen bliver mere overskuelig og servicevenlig.
Moderne energikæder er opbygget af modulære led med opklappelige tværstænger og fleksible inddelinger, så kabler og slanger kan adskilles og føres sikkert gennem hele bevægelsesforløbet. De fremstilles i både højstyrkeplast og stål og kan tilpasses alt fra kompakte automationsløsninger til store krananlæg, CNC-maskiner, robotceller, lagerautomater og andre industrielle applikationer med høje krav til bevægelse og holdbarhed.
På denne side finder du leverandører af energikæder samt viden om materialer, konstruktion, anvendelsesområder og valg af den rette løsning til industrielle maskiner og produktionsanlæg.
Leverandører af Energikæder:
Elektro Gruppen A/S
Maltvej 16-20
9700 Brønderslev
Tlf.: +45 98 82 07 00
E-mail: info@elektro.dk
Hans Følsgaard A/S
Theilgaards Torv 1
4600 Køge
Tlf.: +45 43208600
E-mail: hf@hf.net
Leverandør til Industrien: herunder fødevareindustri og Infrastruktur: herunder Banen, Telecom, Kraft og Vind
Igus ApS
Lysholt Alle 8
7100 Vejle
Tlf.: +45 86603373
E-Mail: info@igus.dk
Guide til energikæder
Hvad er en energikæde?
Energikæder er mekaniske føringssystemer, der beskytter og styrer kabler, ledninger, slanger og rør i maskiner med bevægelige dele. De sikrer, at strøm, data, trykluft, hydraulik og andre forsyninger kan overføres sikkert mellem faste og bevægelige komponenter uden at kablerne udsættes for unødigt slid eller mekaniske skader. Energikæder kaldes også kabelkæder, kabelslæbekæder eller e-kæder og er en vigtig del af moderne automatiserings- og produktionsudstyr.
Hvorfor er energikæder vigtige?
I moderne produktionsanlæg bevæger robotter, CNC-maskiner, portaler og transportsystemer sig konstant. Uden en kontrolleret kabelføring ville kabler og slanger hurtigt blive udsat for vrid, knæk, sammenfiltring og slid.
Energikæder sørger for en kontrolleret bevægelse med den korrekte bøjningsradius, hvilket reducerer risikoen for kabelbrud og uplanlagte driftsstop. Resultatet er længere levetid på både kabler og maskiner samt højere driftssikkerhed.
Hvordan fungerer en energikæde?
En energikæde består af en række sammenkoblede led, som danner en fleksibel kæde. Inde i kæden placeres kabler og slanger i separate rum eller adskilles med skillevægge, så de ikke slider mod hinanden.
Når maskinen bevæger sig, følger energikæden bevægelsen i en kontrolleret bane. Dermed holdes kablerne inden for deres tilladte bøjningsradius, samtidig med at de beskyttes mod træk, vrid og ydre påvirkninger.
Hvilke typer energikæder findes der?
Der findes energikæder til næsten enhver industriel opgave.
De mest anvendte typer er:
- Plastenergikæder
- Stålenergikæder
- Hybridkæder i plast og metal
- Åbne energikæder
- Lukkede energikæder
- Energikæder til lange vandringer
- Energikæder til høje accelerationer
- Energikæder til robotter og 3D-bevægelser
Valget afhænger blandt andet af belastning, bevægelsesmønster, temperatur og det omgivende miljø.
Materialevalg har stor betydning
De fleste energikæder fremstilles i glasfiberforstærket plast, som kombinerer lav vægt med høj styrke og korrosionsbestandighed.
Til tunge applikationer som stålværker, havnekraner eller minedrift anvendes ofte stålenergikæder, der kan håndtere meget store belastninger og lange bevægelsesstræk.
I aggressive miljøer kan materialernes modstandsdygtighed over for olie, kemikalier, UV-stråling eller høje temperaturer være afgørende for levetiden.
Typiske anvendelsesområder
Energikæder findes i næsten alle former for industriel automation.
De anvendes blandt andet i:
- CNC-maskiner
- Robotceller
- Bearbejdningscentre
- Laserskærere
- Pakkemaskiner
- Produktionslinjer
- AGV- og AMR-løsninger
- Portalanlæg
- Kraner
- Vindmøller
- Lagerautomater
- Medicoteknisk udstyr
Fælles for alle anvendelser er behovet for sikker og pålidelig kabelføring under konstant bevægelse.
Fordele ved energikæder
Korrekt dimensionerede energikæder giver en række tekniske og økonomiske fordele.
De beskytter kabler og slanger mod mekaniske påvirkninger, reducerer vedligeholdelsesomkostninger og minimerer risikoen for produktionsstop.
Samtidig bliver installationen mere overskuelig, fordi kablerne holdes organiseret og let tilgængelige ved service og udskiftning.
Sådan vælger man den rigtige energikæde
Valget af energikæde afhænger af flere tekniske parametre.
Man bør blandt andet vurdere:
- Bevægelseslængde
- Bøjningsradius
- Hastighed
- Acceleration
- Kablernes antal og diameter
- Slangernes vægt
- Omgivelsestemperatur
- Påvirkning fra olie, spåner eller kemikalier
En korrekt dimensioneret energikæde kan øge levetiden på både kabler og maskiner betydeligt.
Energikæder og Industri 4.0
I takt med at produktionsudstyr bliver mere intelligent, stiger kravene til kabelføringen.
Energikæder skal i dag kunne beskytte både effektkabler, datakabler, fiberkabler og pneumatiske eller hydrauliske slanger i samme system. Samtidig udvikles intelligente energikæder med sensorer, som overvåger slid og giver besked om behov for vedligeholdelse, inden fejl opstår.
Mere viden:
Grundet brugen af energi kæder kan man bl.a. undgå nedetid ved forsyning af energi i form af elektricitet, gas, luft eller væske til belastninger i bevægelse.
Funktion og Design:
Energikæder er designet til at holde kabler og slanger organiseret og beskyttede, samtidig med at de muliggør bevægelse i forskellige retninger, såsom lineær, roterende eller i flere akser. Disse kæder består typisk af en række sammenkoblede led, der danner en fleksibel og holdbar struktur. Materialerne, der anvendes i energi kæder, varierer og kan omfatte plast, metal eller en kombination af begge.
Fordele:
- Beskyttelse: De beskytter kabler og slanger mod mekanisk belastning, slid, og andre skader, hvilket forlænger deres levetid og reducerer behovet for reparationer eller udskiftninger.
- Organisering: Ved at holde kabler og slanger organiseret minimerer energikæder risikoen for sammenfiltring eller knuder, hvilket forhindrer driftsstop og potentielle farer.
- Fleksibilitet: De muliggør bevægelse i forskellige retninger og giver dermed maskiner og udstyr større bevægelsesfrihed og funktionalitet.
- Miljømæssig kontrol: Energikæder hjælper med at holde kabler og slanger beskyttede mod miljømæssige påvirkninger såsom støv, snavs, kemikalier og temperaturændringer.
Anvendelser:
Energikæder anvendes i en bred vifte af industrier og anvendelser, herunder automatisering, robotteknologi, materialehåndtering, maskinværktøjer, medicinsk udstyr og meget mere. Uanset om det er på fabriksgulvet, i produktionslinjer eller i avancerede maskiner, spiller energikæder en afgørende rolle i at opretholde driftseffektivitet og pålidelighed.
Energi kæder er en vigtig komponent i moderne industriel kabelføring og er afgørende for at opretholde en sikker, pålidelig og effektiv drift. Deres evne til at beskytte, organisere og facilitere bevægelse af kabler og slanger gør dem uundværlige i komplekse industrielle miljøer, hvor pålidelighed og effektivitet er af største betydning. Ved at investere i kvalitets energikæder kan virksomheder optimere deres kabelføringssystemer og opnå forbedret ydeevne og holdbarhed i deres udstyr.
Læs bl.a. denne "Energikæde nyhed"
Mere viden - Introduktion til Energikæder
Energikæder, også kendt som kabelbærere, e-kæder eller kabelslæbekæder, er mekaniske systemer designet til at styre og beskytte kabler, slanger og andre ledninger, der bevæger sig i dynamiske applikationer. De forhindrer kabelslitage, sammenfiltring og mekaniske skader ved gentagne bevægelser i lineære eller cirkulære baner.
Funktion og Opbygning
Energikæder består af sammenkoblede led, der danner en fleksibel, men strukturelt stabil kanal for kabler og slanger. De vigtigste komponenter i en energikæde inkluderer:
- Sideled og tværstænger: Danner kædens ydre struktur og fastgør kabler.
- Inddelere og skillevægge: Sørger for orden og forhindrer slitage mellem kabler.
- Endebeslag: Fastgør energikæden til maskinen eller installationsstedet.
Energikæder kan bevæge sig i forskellige retninger afhængigt af anvendelsen. De findes i åbne og lukkede versioner, hvor lukkede energikæder beskytter kablerne mod snavs, støv og aggressive miljøer.
Materialer og Design
Energikæder fremstilles primært af følgende materialer:
- Plast (polymerer): Letvægt, korrosionsbestandig, vedligeholdelsesfri og velegnet til de fleste industrielle applikationer.
- Metal (aluminium, stål): Bruges i tunge applikationer med høj belastning eller ekstreme temperaturforhold.
- Hybridmodeller: Kombinerer plast og metal for øget styrke og fleksibilitet.
Anvendelsesområder
Energikæder anvendes i en bred vifte af industrier, herunder:
- Automatiserings- og robotteknologi: Sikrer pålidelig strøm- og signaloverførsel i bevægelige systemer.
- Maskinindustrien: Beskytter kabler i CNC-maskiner, bearbejdningscentre og produktionslinjer.
- Havne- og krananlæg: Bruges til at styre lange kabellængder i kraner og transportudstyr.
- Medicinsk udstyr og laboratorieautomation: Sikrer præcis bevægelse og beskyttelse i følsomme miljøer.
Fordele ved Energikæder
- Forlænger levetiden på kabler og slanger ved at reducere mekanisk belastning.
- Øger driftssikkerheden ved at forhindre kabelbrud og uventede stop.
- Gør kabelhåndtering mere organiseret og nem at servicere.
- Kan tilpasses specifikke applikationer med forskellige materialer, størrelser og opdelingssystemer.
Konklusion
Energikæder er en afgørende komponent i moderne industrielle systemer, hvor der kræves pålidelig kabelstyring i bevægelige applikationer. Ved korrekt valg og installation kan energikæder bidrage til øget produktivitet, lavere vedligeholdelsesomkostninger og længere levetid på kabler og slanger.
FAQ om energikæder
Hvad er en energikæde?
En energikæde er et mekanisk føringssystem, der beskytter og styrer kabler, ledninger og slanger i maskiner med bevægelige dele.
Hvad er forskellen på en energikæde og en kabelkanal?
En kabelkanal anvendes til stationære installationer, mens en energikæde er udviklet til kabler og slanger, der konstant bevæger sig.
Hvilke materialer fremstilles energikæder af?
De fremstilles typisk af glasfiberforstærket plast, stål eller en kombination af begge materialer.
Hvor anvendes energikæder?
De anvendes blandt andet i CNC-maskiner, robotter, automatiseringsanlæg, pakkemaskiner, lagerautomater, kraner og produktionslinjer.
Hvorfor er bøjningsradius vigtig?
En korrekt bøjningsradius reducerer belastningen på kabler og slanger og forlænger deres levetid betydeligt.
Kan både kabler og slanger placeres i samme energikæde?
Ja. Mange energikæder er konstrueret med indvendige skillevægge, så både elkabler, datakabler, hydraulikslanger og pneumatikslanger kan føres sikkert.
Hvad er fordelene ved energikæder?
De beskytter kabler, reducerer slitage, forbedrer driftssikkerheden, minimerer nedetid og skaber en mere organiseret installation.
Hvordan dimensioneres en energikæde?
Dimensioneringen tager udgangspunkt i kablernes antal, diameter, vægt, bøjningsradius, bevægelseslængde og de mekaniske belastninger under drift.
Kræver energikæder vedligeholdelse?
Selve energikæden kræver normalt kun begrænset vedligeholdelse, men regelmæssig inspektion af kæde, beslag og kabler anbefales for at sikre maksimal levetid.
Hvad bør man overveje ved valg af energikæde?
Virksomheden bør vælge ud fra belastning, bevægelsesmønster, miljøpåvirkninger, kabelføring, bøjningsradius, hastighed, acceleration og mulighederne for fremtidige udvidelser.
Opmærksomhed til designingeniører! igus lancerer ansøgningsfasen til den 10. vector-pris
Opmærksomhed til designingeniører! igus lancerer ansøgningsfasen til den 10. vector-pris
International konkurrence hædrer kreativ brug af energikæder til kabelføring
Startskuddet til ansøgningsfasen for vektorprisen 2026 er gået. For tiende gang hædrer et fælles initiativ designere verden over, som bruger energikæder af højtydende plast til at skabe kabelføringer, der sætter nye teknologiske standarder. Vinderne får op til 5.000 euro i præmiepenge.
Vektorprisen har fået international betydning. Der blev modtaget over 320 ansøgninger fra 37 lande i 2024. "Denne imponerende respons afspejler mangfoldigheden og den innovative ånd i det internationale ingeniørsamfund," siger Michael Blass, CEO for e-kædesystemer hos igus. Samtidig viser det de ekstreme dimensioner, som igus-energikædernes verden opererer inden for. Den længste e-kæde af typen 5050 RHD er hele 670 meter lang, installeret i en skovlhjulsgravemaskine på et indisk kraftværk, fyldt med kabler, der vejer flere hundrede kilo. Lignende giganter findes i havne rundt om i verden, hvor de bærer kabler fra mobile STS-kraner. I den anden ende af spektret er der de korteste medlemmer af E2-mikroserien, som kun måler et par centimeter i længden og suser gennem selv de smalleste maskinkanaler, f.eks. i moderne industrirobotter, medicinsk udstyr eller 3D-printere. "Men applikationerne viser også, at kravene til energikæderne hele tiden stiger," understreger Michael Blass. Systemerne skal kunne klare større nyttelast, stigende hastigheder og dynamiske bevægelsessekvenser inden for robotteknologi. "Mange af projekterne er tekniske topresultater, men de tiltrækker sjældent offentlighedens opmærksomhed. Det vil vi ændre på med vector award 2026, som giver designere og virksomheder en international scene for deres applikationer med energikædesystemer."
Ansøgninger accepteres indtil 30. januar 2026
Konkurrencen uddeler fire trofæer: den gyldne vektor med 5.000 euro i præmiepenge, sølvvektoren med 2.500 euro, bronzevektoren med 1.000 euro og den grønne vektor for usædvanligt bæredygtige løsninger, også med en værdi af 1.000 euro. Ansøgningsfasen for den 10. vektorpris starter den 6. oktober 2025. Alle designingeniører, der bruger energikæder fremstillet af højtydende plast eller plasthybridløsninger fra igus, er berettigede til at deltage. Projekterne må ikke være i planlægningsfasen, men skal allerede være gennemført med succes. Sidste frist for tilmelding er den 30. januar 2026. En uafhængig jury bestående af eksperter fra forskning, fagpresse og industri mødes derefter i Köln den 26. februar for at udvælge vinderne. Vinderne bliver offentliggjort den 8. april 2026.
Robotter tager sig af høsten af druer

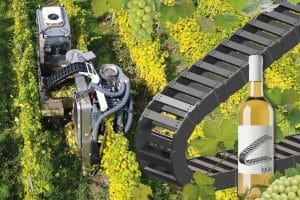

igus | Robotter tager sig af høsten af druer
Igus - CH engineering GmbH realiserer kompakt høstkøretøj med igus-energikæder
Hvad enten du besøger julemarkedet med vennerne eller nyder julemiddagen med familien, er en god gløgg eller specialvin et must. For at kunne tilbyde folk denne formodede selvfølgelighed, selv i tider med mangel på arbejdskraft, må vinproducenterne i stigende grad stole på automatisering under druehøsten. Men skråninger med en hældning på 75 % og smalle rækker af vinstokke blev tidligere anset for at være umulige at automatisere. Det tyske firma CH engineering GmbH har udviklet et særligt kompakt høstkøretøj til netop dette anvendelsesområde. Den bruger en robust energikæde lavet af højtydende plast fra igus til at arbejde pålideligt selv under vanskelige forhold, hvilket minimerer vedligeholdelsesarbejdet for vinproducenterne.
Grundlaget for høstmaskinen fra Mosel er bæltekøretøjet UT110evo. Med en bredde på 1,32 m, en længde på 3,2 m og en vægt på 2,7 t er den let og kompakt nok til at blive transporteret på en traktortrailer. Det betyder, at den også kan bruges i vinmarker med smalle adgangsveje. Efter ankomsten til destinationen foldes en rampe på siden af traileren ud, og køretøjet kører hen over den og ind i rækken af vinstokke. Et kabeltræk forbinder køretøjet med traileren og støtter den med en trækstyrke på 1,5 ton, så den kan klare stigninger på op til 75 %. På disse ekstreme steder kan føreren justere sædets vinkel i forhold til horisonten for at mindske belastningen på kroppen.
motion plastics reducerer vedligeholdelsesomkostningerne
Et af ingeniørernes vigtigste resultater var udviklingen af et køretøj, der kan modstå de barske forhold i vinmarken i lang tid og samtidig minimere vedligeholdelsesarbejdet for vinproducenterne. Nøglen til succes: et velovervejet valg af komponenter. Ingeniørerne valgte blandt andet en energikæde lavet af højtydende plast fra igus til at føre de hydrauliske og elektriske kabler fra køretøjet til høsthovedet. e-chains forhindrer ikke kun kablerne i at knække og sidde fast, men eliminerer også risikoen for, at de bliver viklet ind i vinstokkene. "De hjælper også med at øge maskinens levetid," siger Jörg Ottersbach, chef for forretningsenheden for energikæder hos igus. "Vores energikæder er lavet af slidstærkt, højtydende plast, som er korrosionsfrit og modstandsdygtigt over for UV-stråling og kemikalier. Det betyder, at de bevarer deres mekaniske specifikationer i årevis uden behov for vedligeholdelse." Ingeniørerne har også erstattet de klassiske rullelejer af metal. Tidligere blev kuglelejerne så beskadiget af druemosten, at de på trods af daglig smøring kun holdt en sæson og derefter måtte udskiftes. Det er derfor, man nu bruger polymerlejer fra igus. De er korrosionsfri, robuste og kræver ikke yderligere smøring, da faste smøremidler integreret i materialet giver mulighed for tørdrift med lav friktion.
Vibrerende vinstokke på grund af slåmaskine
En anden del af løsningen er Steep Slope Harvester CH 500, et redskab, der kan monteres på bæltekøretøjets forreste læsseområde på 30 minutter ved hjælp af seks bolte. Den ligner lidt en nøddeknækker i overstørrelse: To bevægelige arme, der er forbundet i toppen af maskinen, omfavner vinstokken. På indersiden af disse arme er der rystestænger, som får vinstokken til at vibrere med op til 620 bevægelser i minuttet og ryster druerne af. Et opsamlingsanlæg under viskeren fanger druerne og transporterer dem til en opsamlingsbeholder via et transportsystem. Høstmaskinen bevæger sig ned gennem vinmarken med en hastighed på op til 4,5 km/t - betydeligt hurtigere end nogen menneskelig høstmaskine. På vej tilbage når den endda hastigheder på op til 9 km/t, understøttet af kabelspillet. Tilbage på traileren tømmer medarbejderne så beholderen og placerer køretøjet til den næste række vinstokke, indtil hele høsten er bragt ind.
Sommerferie 2.0 – Servicerobot bringer en drink direkte til dit værelse

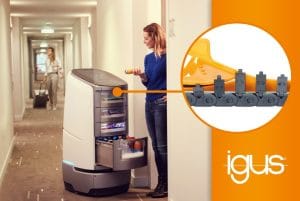

Sommerferie 2.0 – Servicerobot bringer en drink direkte til dit værelse
München-baserede Robotise Technologies GmbH realiserer selvkørende robottjener med pladsbesparende energikæder fra igus
Efter en lang dag på stranden kan du nyde dit hotelværelse med en drink fra den gode gamle minibar. Det er meget forskelligt på nogle hoteller. Til gæsternes store overraskelse dukker JEEVES op - en robot fra det München-baserede firma Robotise Technologies GmbH. Servicerobotten erstatter op til 300 minibarer og aflaster hotellerne i tider med mangel på kvalificeret arbejdskraft. Ingeniørerne er afhængige af pladsbesparende og fejlsikrede energikæder fra igus til at lede de følsomme energi- og datakabler, så de kan udføre deres arbejde uden forstyrrelser.
Hvis du er tørstig eller sulten, skal du bare ringe med værelsestelefonen eller sende en besked via appen for at aktivere JEEVES, som ligner R2D2 fra Star Wars. Den 124 cm høje og 100 kg tunge servicerobot er udstyret med et lasersystem, 3D-kamera og afstandssensorer og bevæger sig selvstændigt til gæstens værelse, selv ved hjælp af elevatoren. Når den ankommer til dit værelse, giver JEEVES dig besked via telefonopkald eller notifikation i appen. Du åbner døren, træffer dit valg og bruger det store prægede display til at betale for dit produkt, f.eks. en kold øl, en energidrik eller en pakke peanuts. En af de fire skuffer åbnes derefter automatisk for at udlevere det valgte produkt. Bare en teknisk gimmick? Robotise Technologies GmbH er overbevist om, at det er meget mere end det. Med bare én robot kan hotellerne spare på genopfyldning og rengøring af 300 minibarer og samtidig fjerne energien til de små køleskabe fra elregningen. Messer, kantiner, kontorer, lufthavne, museer og restauranter kan også få glæde af det i fremtiden.
Et af robottens svage punkter: styring af strøm- og datakabler
JEEVES viser på imponerende vis, hvordan automatisering spiller en større og større rolle i menneskers liv. Men denne udvikling kræver teknisk pålidelighed. "En defekt robottjener ville straks føre til utilfredshed hos gæsterne", forklarer Clemens Beckmann, Head of Engineering hos Robotise Technologies. "Derfor har vi lagt stor vægt på at gøre JEEVES så pålidelig som muligt." Et typisk svagt punkt var styringen af kablerne inde i robotten, som er ansvarlige for overførslen af energi og data, f.eks. til sensorerne i de udtrækkelige rum, som robotten kan bruge til at genkende indsatte og udtagne produkter. Kablerne kan blive bøjet for meget og gå i stykker eller fryse fast i køleskabets køleplade. "For at forhindre dette og sikre en kontrolleret og fejlsikker bevægelse af kablerne med en fast defineret bøjningsradius valgte vi energikæder fra E2.10-serien fra igus", siger Beckmann.
e-chains fra igus sikrer maksimal lagerplads og ro i sindet
E2.10-serien fra igus imponerede først og fremmest ingeniøren med sit pladsbesparende design, som skaber masser af opbevaringsplads til produkterne. e-chains, som sikkert rummer strøm- og datakabler, er installeret over skuffernes styreskinner, har en indre bredde på 18 mm, en indre højde på 10 mm og en bøjningsradius på kun 28 mm. Ifølge Robotise Technologies GmbH gør det disse e-chains til den mest kompakte løsning, der findes på markedet. De scorer også point på pålidelighed og holdbarhed, da de er fremstillet af en højtydende plast, som er ekstremt slidstærk og velegnet til brug i et bredt temperaturområde. Denne robusthed reducerer sandsynligheden for servicearbejde, hvilket har en positiv effekt på omkostningseffektiviteten af robotten, som skal bruges i hele Europa. Derudover bevæger kædeleddene sig særligt stille, så kabelføringen ikke forårsager forstyrrende lyde, når produktrummene åbnes og lukkes.
Et sidste spørgsmål står tilbage: Hvorfor hedder robotten JEEVES? Svaret på spørgsmålet: JEEVES er en ikonisk figur fra den engelske forfatter P.G. Wodehouses romaner. Han er tjener for hovedpersonen, Bertie Wooster, og står for den bedste og mest diskrete service.
