Planetgear

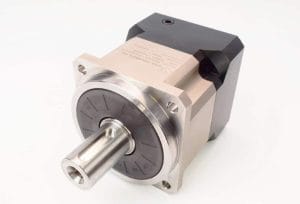

Hos Elcor – Motion & Drives arbejder vi hver dag med én ting for øje:
At sikre stabil, præcis og driftssikker bevægelse i vores kunders løsninger.

I automatiserede produktionslinjer, robotapplikationer og mobile systemer er der ikke plads til kompromiser. Her spiller gearløsningen en afgørende rolle for både performance, levetid og totaløkonomi.

Med planetgear med skråtfortandede tandhjul hjælper vi vores kunder med at opnå:

• Jævn og stabil kraftoverførsel
• Lav støj og minimale vibrationer
• Meget lavt backlash for høj præcision
• Højt drejningsmoment i kompakt design
• Lang levetid og færre driftsstop

Resultatet?

Mere pålidelig drift, bedre produktkvalitet og lavere omkostninger – både på kort og lang sigt.
Vi rådgiver ikke kun om komponenter – vi finder den rigtige løsning til netop din applikation.

Kontakt Thomas Behrmann for sparring og rådgivning:
Tlf: +45 61 20 53 21
Mail: thb@eegholm.dk

Et planetgear (også kaldet planetarisk gearkasse) er en type gearsystem hvor kraften overføres via et centralt solhjul, flere planethjul og et ydre ringhjul. Planethjulene “orbiterer” omkring solhjulet, ligesom planeter i et solsystem, og bæres af en planetbærer som fungerer som udgangsaksel. Planetgear er kendt for høj effekt tæthed, compact design og evnen til at overføre høje drejningsmomenter i forhold til størrelse.

I de avancerede APEX-planetgear anvendes skråtfortandede (helical) tandhjul – dvs. tandflader skåret i en vinkel i stedet for lige tværs over gearhjulets aksel. Dette har flere tekniske fordele:

• Mere jævn og stille drift:  Skrå tænder engagerer gradvist, så kontakten mellem tandhjulene sker glidende. Det reducerer vibration, støj og slag ved indgreb.

• Højere belastningskapacitet: Da flere tænder er i kontakt samtidigt, kan kraften fordeles over større areal – det øger gearkassens evne til at bære moment og last uden hurtigt slid.

• Høj effektivitet og præcision: Planetgear med skrå tænder har typisk lavere backlash (dødgang) og bedre styrbarhed, hvilket er vigtigt i præcisionsapplikationer som servomotorer eller robotik

APEX Planetgear – typiske egenskaber

Produkter i kategorien APEX Planetgear har flere af disse designfordele:

• Planetgear monteret med dobbeltsiddede lejer i gearhuset – for stabil drift.
• Planethjulene er en del af udgangsakselen, så rotationen overføres effektivt fra solhjul gennem planethjul til udgang.
• Belastningsdeling mellem flere planethjul giver højt drejningsmoment og høj stivhed for størrelsen.
• Systemet er velsmurt og balanceret, hvilket giver godt smøreflow og stabilitet ved høje omdrejningstal.
• Gearene er velegnede til anvendelser hvor præcision, respons og holdbarhed er vigtige – f.eks. i servoteknik eller industriel automation.

Effektiv udvidelse af GPT-gearfamilien

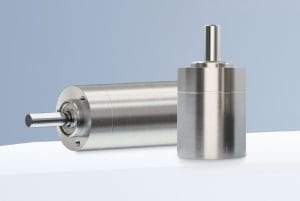

De nye medlemmer i FAULHABERs serie af metalplanetgear er 14GPT og 16GPT. Disse kompakte tilføjelser til serien leverer højt drejningsmoment med minimal volumen, hvilket gør dem ideelle til krævende applikationer, hvor pladsen er begrænset. De er ekstremt robuste, i stand til at modstå hyppige og pludselige belastningsændringer, og de arbejder med høj effektivitet. Gearene kan kombineres med en bred vifte af motorer.

De nye størrelser bygger på det gennemprøvede designprincip for GPT-gearene, som pålideligt kan overføre ekstreme kræfter. Dette resulterer ikke blot i højere drejningsmoment, men muliggør også en særligt kort samlet længde – perfekt til applikationer, hvor plads er afgørende. Derudover tillader det optimerede design en højere hastighed på op til 24.000 omdrejninger i minuttet, hvilket muliggør effektiv udnyttelse af motorens fulde hastighedsområde. Det forøgede antal gearforhold bidrager til en optimeret termisk adfærd og udvider gearenes anvendelsesområde. Takket være øget radiell og aksial bæreevne kan selv tungere belastninger håndteres uden problemer.

Pålidelighed og effektivitet til en bred vifte af anvendelser

For at opfylde de højeste krav til pålidelighed og holdbarhed er de nye GPT-gear fremstillet udelukkende af hærdet rustfrit stål. De svejsede forbindelser mellem komponenterne sikrer en robust og holdbar konstruktion uden brug af lim. Dette stabile design sikrer pålidelig kraftoverførsel, selv under ekstreme belastninger.

Takket være deres robuste konstruktion og høje ydeevne er de nye 14GPT- og 16GPT-gear ideelle til anvendelse i robotteknologi, laboratorieautomatisering eller medicinsk diagnostik. Uanset om det drejer sig om inspektionsrobotter, elektro-optiske enheder eller laserapparater de nye planetgear leverer altid maksimal ydeevne på minimal plads til en fremragende pris-ydelsesforhold.

Vi medvirker ofte i at levere løsninger til heavy duty applikationer.

Vores dedikerede team er klar til at støtte dig gennem hele udviklingsprocessen – fra ide til færdigt produkt.

Uanset om det drejer sig om avancerede maskiner, skræddersyede systemer eller enkelte komponenter, er vi din pålidelige partner.

Vi kombinerer teknisk ekspertise med en proaktiv tilgang for at sikre, at din ide lykkedes i selv de mest krævende miljøer.

Lad os sammen omsætte ideer til innovative, holdbare løsninger, der lever op til selv de højeste standarder for ydeevne og pålidelighed.
