HIN A/S - I moderne elektronikproduktion er en pålidelig loddeforbindelse afgørende for produktets funktion og levetid. I mange tilfælde bygger kvaliteten på operatørens erfaring, håndværksmæssige kunnen og kendskab til materialer og komponenter. Men i brancher som forsvar, medicoteknik, luftfart og kritisk infrastruktur stilles der ofte yderligere krav til dokumentation, sporbarhed og ensartede arbejdsprocesser.

Her spiller Military Grade (MG) lodding en central rolle.

MG-lodding handler ikke alene om valg af værktøj eller temperaturindstillinger. Det er en metode til kvalitetssikring, hvor loddeprocessen styres gennem fastlagte procedurer, dokumentation og løbende kontrol. Målet er at sikre, at arbejdet udføres ensartet og kan dokumenteres i hele produktets levetid.

Dokumenterede processer skaber ensartet kvalitet

I miljøer med høje kvalitetskrav fastlægges en række procesparametre på forhånd. Det kan blandt andet omfatte temperaturintervaller, valg af loddespidser, maksimal kontakttid, operatørgodkendelser samt krav til sporbarhed og dokumentation.

Når disse parametre følges konsekvent, reduceres variationen i produktionen, og virksomheden opnår et mere reproducerbart resultat. Samtidig bliver det muligt at dokumentere, hvordan den enkelte lodning er udført.

Operatørens erfaring er fortsat afgørende

Selvom moderne teknologi bidrager til øget proceskontrol, er operatørens kompetencer fortsat en væsentlig del af kvalitetsarbejdet. Vurdering af komponenters varmefølsomhed, håndtering af komplekse printkort og bedømmelse af loddeforbindelsers kvalitet kræver fortsat faglig indsigt og praktisk erfaring.

Formålet med MG-lodding er derfor ikke at erstatte operatøren, men at understøtte arbejdet med ensartede procedurer og dokumenterede processer.

Sporbarhed bliver stadig vigtigere

I takt med stigende krav fra kunder, myndigheder og certificeringsorganer oplever mange virksomheder et voksende behov for at kunne dokumentere produktionsprocesser. Dette gælder ikke kun inden for forsvarsindustrien, men også i sektorer som medicoteknik, industriel automation, energiforsyning og avanceret elektronikproduktion.

Ved at registrere procesdata og dokumentere arbejdsgange kan virksomheder lettere identificere afvigelser, gennemføre kvalitetskontrol og opfylde krav til sporbarhed.

Loddestationer med fokus på proceskontrol

Moderne loddestationer kan i dag fungere som aktive værktøjer i kvalitetsstyringen. Systemer som Weller WXsmart er udviklet til at understøtte dokumenterede loddeprocesser gennem funktioner som registrering af temperaturer, brugeridentifikation, proceslogning og adgangskontrol til udvalgte indstillinger.

Dermed bliver loddestationen ikke blot et arbejdsredskab, men en integreret del af virksomhedens kvalitetssikring.

Valg af loddespidser som en del af processen

I mange validerede produktionsmiljøer indgår loddespidsen som en fast del af den dokumenterede proces. Formålet er ikke nødvendigvis at opnå en bedre lodning med én bestemt spidstype, men at skabe ensartede arbejdsbetingelser og reducere procesvariation.

Faktorer som vedligeholdelse, temperaturstyring, rengøring og operatørens arbejdsmetoder har stor betydning for loddespidsens ydeevne. Ved at standardisere værktøjsvalget kan virksomheder lettere opnå konsistente resultater og styrke dokumentationen.

Relevant i mange kritiske industrier

Selvom betegnelsen Military Grade traditionelt forbindes med forsvarsindustrien, anvendes de samme principper i en række andre sektorer.

Inden for medicoteknik er dokumenteret kvalitet afgørende for patientsikkerheden. I energisektoren og inden for power electronics kan fejl medføre omfattende driftsforstyrrelser. Tilsvarende gælder for industriel automation, transportsektoren og anden kritisk infrastruktur, hvor høj driftssikkerhed er en forudsætning.

Fælles for disse områder er behovet for reproducerbare processer, sporbarhed og dokumenteret kvalitet.

Når håndværk og proceskontrol arbejder sammen

MG-lodding bygger på en kombination af menneskelig ekspertise og systematisk kvalitetsstyring. Ved at kombinere operatørens erfaring med dokumenterede procedurer og moderne procesværktøjer kan virksomheder skabe et solidt fundament for ensartet og dokumenterbar håndlodning.

For virksomheder, der arbejder med kritisk elektronik, handler det derfor ikke kun om at opnå en god loddeforbindelse. Det handler i lige så høj grad om at kunne dokumentere, at processen er udført korrekt, kontrolleret og i overensstemmelse med de fastlagte krav.

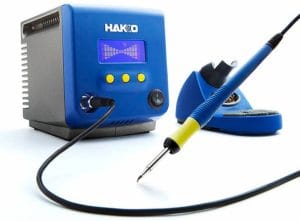

Hakko FX100 Induktionsloddestation opvarmer loddespidsen ved hjælp af lynhurtig induktionsopvarmning, og har i tillæg en boost funktion der kan anvendes hvis der virkelig er behov for effekt.

Boost funktionen forøger spids temperaturen med 5 til 10 ºC.

Hakko FX100 arbejder effektivt på multilayer print med mange high dencity komponenter med ultra små loddepunkter og store stelarealer i de indre lag.

Kalibrering er ikke nødvendig, hvilket sparer såvel tid som penge.

Se mere her

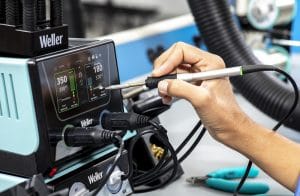

Wellers loddestationer har i mange år bevist deres ydelse og kvalitet i mange elektronikvirksomheder verden over. Nyt er WX Smart, som er en opgradering af WX 2. Med rework-funktionen WX Air som add-on opnår man en alsidig loddestation helt uden sidestykke.

Af Brian Nielsen, produktspecialist, HIN A/S

Weller har igennem årtier dokumenteret sin succes med millioner af solgte loddestationer til elektronikvirksomheder verden over. Hen over årene er Wellers loddestationer skridt for skridt blevet stadigt mere effektive med løbende tilføjelser af funktioner, som understøtter udviklingen inden for elektronikken i form af nye komponenter, mulighed for at lodde ved langt bredere temperaturområder, mulighed for håndtering af selv meget små og komplekse komponenttyper foruden selvfølgelig rework og reparation og ikke mindst, dokumentation af det udførte arbejde.

WX 2 har i nogle år været den foretrukne model blandt high-end loddestationer til professionelle virksomheder, og selv om Wellers løsninger som udgangspunkt kan synes dyrere end flere billige loddestationer af blandet oprindelse, så er det vigtigt, at man tænker i TCO – total-cost-of -ownership – når man vælger en loddestation/-løsning, som skal kunne holde til professionelt montage- og reparationsarbejde igennem mange år.

Her beviser Weller sin styrke både i kraft af den grundlæggende kvalitet i såvel materialer og produktion som funktionalitet og standardisering, idet der er en udtalt kompatibilitet bagud mellem Wellers nyeste loddestationer og tilbehør og ældre generationer af WX-loddeudstyr. Det betyder, at man kan genbruge en lang række af de værktøjer, men tidligere har indkøbt, så Wellers løsninger i længden viser sig at være det mest prisoptimale valg trods den lidt højere grundpris.

Den lange kompatibilitet bagud giver ud over en god brug af investeringen i produktionsudstyr også en højere grad af genkendelighed for brugerne af loddeudstyret, da funktionerne udvikler sig iterativt fra generation til generation, og det letter den intuitive brug af loddestationer og tilbehør. Det samme er tilfældet for den nye WX Smart løsning, der tilføjer mange nye brugbare funktioner og kvaliteter til WX-miljøet.

Logisk styring og datalogging af loddearbejdet

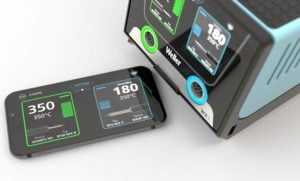

WX Smart er en loddestation, som reelt er en opgradering af WX2-loddestationen. De mest udtalte forbedringer i WX Smart er mulighederne for intelligent fjernstyring og datalogging af loddeparametre og det udførte arbejde. Det er for eksempel muligt at fjernstyre loddeparametre i WX Smart stationen fra en app, så man for eksempel kan sikre sig, at lodningen bliver udført inden for de temperaturgrænser, aktuelle komponenter i et produktionsmiljø måtte have. Muligheden for at indstille op til 10 procesparametre fra en app på en supervisors mobil eller laptop forhindrer meget effektivt, at man ”lodder uden for specs”. Det er en populær løsning ikke mindst inden for produktion til forsvarsindustrierne, hvor liv og materiel afhænger af funktionen af den færdige elektronikprodukter. Fra supervisor-niveau kan man låse indstillingerne i WX Smart loddestationen og dermed sikre, at operatøren ikke lodder med parametre uden for de autoriserede specifikationer.

Dertil kommer muligheden for dataopsamling af loddedata med time-stamps i selve loddestationen. De forskellige loddeprocesser kan logges på et memory-kort i loddestationen og derefter nemt overføres til en PC til efterfølgende dokumentation og/eller behandling højere oppe i en virksomheds ERP-system/-hierarki.

WX Smart dækker alle loddeapplikationer lige fra højpræcise lodninger (pico) over generelle loddeopgaver (micro) til de tungere loddeprocesser (ultra), ligesom grundstationen kan udbygges med varmluft og vakuum til udlodning og rework. Det er også værd at notere sig, at WX Smart loddestationen når arbejdstemperaturen i håndtagene fra standby inden for kun tre (3) sekunder.

For lige at vende tilbage til fjernstyringen af WX Smart og muligheden for at udtage data for loddeprocesserne, så siger det næsten sig selv, at det typisk er inden for de mere sikkerhedskritiske opgaver, at de behov optræder. Det rejser næsten øjeblikkeligt et advarselsflag, for hvad med datasikkerheden, når man logger og flytter data og fjernstyrer loddetemperaturer? Det har Weller selvfølgelig tænkt på, for ud over den ganske enkle konnektivitet via WiFi, LAN eller USB, så er der i WX Smart en indbygget beskyttelse mod cyberangreb. Med sin dobbeltnøgleudveksling (2FA) og TLS-kryptering opfylder WX Smart loddestationerne de fleste af de globalt strengeste krav til beskyttelse mod hacking.
