Positionssensorer

Mere præcision og kortere omstillingstid. Hos en dansk møbelproducent har justering af borehuller og afstande tidligere været en tidskrævende proces. Med en løsning baseret på SIKO positions sensorer har virksomheden opnået markante besparelser og højere produktkvalitet.

Udfordringen

En større møbelproducent, der arbejder med træforarbejdning og opskæring, oplevede udfordringer med gentagne omstillinger på produktionslinjen. Når forskellige emnestørrelser og boremønstre skulle bearbejdes, var det tidskrævende at indstille maskinerne manuelt. Selv små fejl i borehullernes placering eller afstande kunne føre til produktionsstop, spild og efterfølgende kvalitetskontrol.

Løsningen

ICS bistod med rådgivning og leverede en løsning baseret på SIKOs positionsindikatorer. Ved at integrere positions sensorerne direkte på justerbare akser kunne operatørerne nemt aflæse og indstille de korrekte positioner både ved hulafstande og borepositioner. Den præcise feedback har gjort omstillingerne hurtigere og mere sikre, samtidig med at risikoen for fejl er minimeret.

Resultat og besparelse

Efter implementeringen har virksomheden oplevet en markant forbedring af både produktivitet og kvalitet. Indstillingstiden ved produktionsskift er reduceret, og procesnøjagtigheden er væsentligt forbedret. Samlet set har løsningen medført store besparelser både i tid og ressourcer og samtidig skabt et mere stabilt og forudsigeligt produktionsflow.

Fig. 1 Beregningen er baseret på reduceret omstillingstid og inkluderer ikke de ekstra gevinster som lavere fejlrate, højere kvalitet og forbedret dokumentation.

ICS rådgiver om automatiseret positionsmåling

Hos ICS hjælper vi ofte produktionsvirksomheder med at optimere processer gennem præcis positionsmåling og intelligente løsninger.

Vores erfaring inden for både træ-, plast- og metalforarbejdning gør os til en stærk sparringspartner, uanset om der er behov for at reducere omstillingstid, øge nøjagtigheden eller forbedre driftssikkerheden.

Pilz er ud over sine sikkerhedsrelæer også eksperter i sensorteknologi. Du finder ikke kun Pilz-produkter i styreskabe. Pilz' sensorteknologi PSEN giver også den nødvendige sikkerhed på mange maskiner i arbejdsområdet.

Sikker automatisering er ikke mulig uden sikker sensorteknologi. Først når samspillet med sensorerne i arbejdsområdet fungerer, bliver et altomfattende sikkerhedskoncept muligt – sensorerne registrerer ikke kun farlige situationer, men også data, så maskinerne kan anvendes sikkert og forudseende.

Sensorteknologi fra Pilz er bredt funderet til mange forskellige applikationer: fra positionsovervågning samt beskyttelse af adgangsdøre og servicelemme til areal- og rumovervågning. Pilz' portefølje med sensorteknologi, forkortet PSEN, dækker et bredt spektrum: Sensorerne er tilpasset hinanden, og porteføljen er certificeret i overensstemmelse med internationale standarder samt robust og med lang levetid. Og den omfatter mange teknologier for at imødekomme de forskellige anvendelsesudfordringer: fra sikkerhedsafbrydere, elektromekaniske og elektromagnetiske aflåsninger til optoelektroniske sensorer som sikkerhedslysgitre, laserscannere og radarsystemer.

Beskyttelsesdøre: Konventionelt princip – innovativt implementeret!

Sikkerhedsdøre er nødvendige på mange maskiner og anlæg, fordi de regulerer adgangen til maskinerne og dermed sikrer det farlige sted. Markedets krav går i retning af små, pladsbesparende løsninger, der er nemme at integrere. Og naturligvis rentable.

I øjeblikket kræver markedet, at de magnetiske sikkerhedslåse har et kompakt design. Pilz har her lagt mærke til, at den generelle tendens går mod at installere de magnetiske sikkerhedslåse indvendigt for at få et attraktivt maskindesign udvendigt. Svaret er magnetiske sikkerhedslåse og sikre beskyttelsesdørssystemer, der passer til 30 mm og 40 mm profiler, som muliggør montering både indvendigt og udvendigt, og som tilbydes både som modulopbyggede og som kompakte, magnetiske sikkerhedslåse. Derfor er de magnetiske sikkerhedslåse PSENmlock mini og PSENmgate henholdsvis 60 % og 43 % mindre end deres Pilz-forgængere.

Ikke kun designet, men også den enkle tilslutning og hurtige ledningsføring er aktuelle emner. Mange Pilz-sensorer har stikforbindelse og giver mulighed for hurtig diagnose takket være en sikker serieforbindelse.

Den sikre sensorteknologi kan ikke kun tilsluttes i styreskabet, men også helt ude i arbejdsområdet. Dvs. installation via Plug & Play og mindre behov for styringer i styreskabet.

Og med Pilz kan brugerne også selv skalere deres løsninger i styreskabet, f.eks. med sikkerhedsrelæet myPNOZ, som nu også kan styre sikker aflåsning. Eller med forskellige moduler i forbindelse med de små styringer PNOZmulti 2 og styringen PSSuniversal PLC i automatiseringssystemet PSS 4000, som de kan vælge, så de passer til deres behov.

Også når det gælder det "konventionelle" område, tænker Pilz på fremtiden: en Plug & Play-beskyttelsesdørsløsning baseret på den sikre kommunikationsprotokol IO-Link Safety med en decentral IP 67-master.

Radar åbner nye muligheder for sikker automatisering

Nye teknologier fra andre områder finder også vej til automatiseringsindustrien. Et eksempel er radarteknologien, som bilisterne blandt os kender fra trafikovervågning. Radarteknologien er i øjeblikket en lovende ny tendens inden for automatisering til rumovervågning og afstandsmålinger.

For Pilz er registreringen af mennesker i et defineret rum en fremtidsrettet teknologi. Radarteknologien gør det muligt at registrere selv meget svage impulser – som f.eks. åndedrætsbevægelser. Den meget høje detektionskapacitet gør det muligt at måle disse meget følsomme bevægelser.

Hvorfor arbejder Pilz for at fremme denne teknologi? Når brugerne med sikkerhed ved, hvor personer eller maskinoperatører trygt kan opholde sig i produktionsområder, kan Pilz garantere sikkerheden – både Safety og Security – for mennesket samt øge anlæggenes produktivitet.

Ligesom beskyttelsesdørsløsninger, der praktisk talt "smelter sammen" med dørene, må anordningerne til rumovervågning heller ikke "være i vejen": Radarteknologien måler tredimensionelle rum, så brugerne også kan montere radarenheder i loftet – på den måde forstyrrer de ikke.

Pilz fokuserer her igen på et altomfattende helhedskoncept. Med til den samlede løsning med Pilz-radarteknologi hører også adgangsautorisationssystemet PITreader, den lille styring PNOZmulti 2 og – for også at kunne implementere automatisering – industri-pc'en IndustrialPI som IIOT-gateway. En ny app hjælper kunderne fra starten og giver med udgangspunkt i Augmented Reality mulighed for at visualisere rumovervågningen allerede i engineering-fasen. Med denne komplette pakke kan brugerne registrere uautoriseret adgang, forhindre uventet genstart og undgå ulykker, der opstår på grund af områder, der ikke er synlige – så de opnår optimeret trafikstyring og større sikkerhed i deres produktion.

Summa summarum: Pilz udvider konventionel sikkerhedsteknik med innovative sensorteknologier for at gøre fremtidens automatisering endnu mere effektiv.

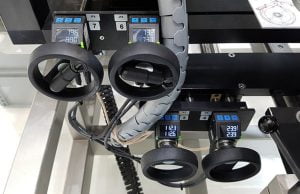

SIKO elektronisk positionsindikator AP05 guider intuitivt brugeren til de korrekte maskinindstillinger, når der skiftes produkter eller formater. Positionsindikatoren kommer med integreret fieldbus eller IO-Link.

Positionsindikatoren viser præcise værdier

Det optimerede baggrundsbelyste display viser målværdier og aktuelle værdier præcist. To lysdioder viser tydeligt operatøren, i hvilken retning justeringen skal foretages. AP05 positionsindikatoren gør fleksible produktionsmaskiner 100% procespålidelige.

SIKO positionsindikator AP05 er kompatibel med en bred vifte af applikationer, og samtidig findes der et stort udvalg af tilbehør.

Tekniske specifikationer for positionsindikator AP05

• Elektronisk positionsvisning med bus-interface
• LCD-display med baggrundsbelysning
• Sætpunkt og aktuel værdivisning med integreret justering
• Hulaksel Ø20 mm og rustfri spændering
• Integreret RS485-interface, mulighed for CAN-bus eller IO-Link
• Robust sensorteknologi gennem magnetisk scanning
• Kompatibel med positionsindikator AP04 og DA04
• Beskyttelsesklasse IP53, mulighed for IP65
• Klar til industri 4.0
