Kugleventiler

Mere viden om Kugleventiler:

Når ventilen er lukket, er hullet vinkelret på enderne af ventilen, og blokeres. Håndtaget eller løftestang vil være in-line med portens position lade dig "se" ventilens position. Kuglehanen, er sammen med butterfly ventil og plug ventil, en del af familien af 1/4 ventiler.

Kugleventiler er holdbare og arbejder normalt for at opnå en perfekt afspærring selv efter flere års stilstand. De er derfor et glimrende valg for afspærring applikationer (og foretrækkes ofte til sædeventiler og skydeventiler til dette formål). De tilbyder ikke den fine kontrol, som kan være nødvendig i applikationer, men er undertiden anvendes til dette formål.

Kugleventiler er udbredt i industrielle applikationer, fordi de er meget alsidig, understøtter tryk på op til 1000 bar og temperaturer op til 482 ° F (250 ° C). Størrelser varierer typisk fra 0,2 til 11,81 inches (0,5 cm til 30 cm). De er nemme at reparere og betjene.

Huset til kugleventilen

Huset af kugleventiler kan være fremstillet af metal, plast eller metal med et keramisk center. Kuglen bliver ofte forkromet at gøre det mere holdbart. En kugleventil er en form for kontraventil med en kugle uden et hul til en disk, og er ikke dækket i denne artikel.

Der er fem generelle "hus" stilarter af kugleventiler: single hus, tre stykke hus, split hus, top indrejse, og svejsede. Forskellen er baseret på, hvordan brikkerne af ventilen især kabinettet, der indeholder selve kuglen fremstilles og samles. Ventilen er den samme i hvert tilfælde.

Desuden er der forskellige stilarter relateret til boringen i kuglen mekanisme selv:
En fuld-port eller mere almindeligt kendt fuld boring kugle ventil har en overdimensioneret kugle så hullet i kuglen er den samme størrelse som rørledningen resulterer i en lavere friktionstab. Flow er ubegrænset, men ventilen er større og dyrere, så dette kun anvendes, hvor frit flow er påkrævet, for eksempel i rørledninger, som kræver rensning.

Porten til ventilen

I en reduceret port eller mere almindeligt kendt reduceret gennemløb kugleventiler, er flowet gennem ventilen et rør størrelse mindre end ventilens rør størrelsen resulterer i gennemstrømningsareal er mindre end røret. Som flow udledning forbliver konstant og er lig med området af strømning (A) gange hastighed (V), hastigheden stiger med reduceret areal af strømning.

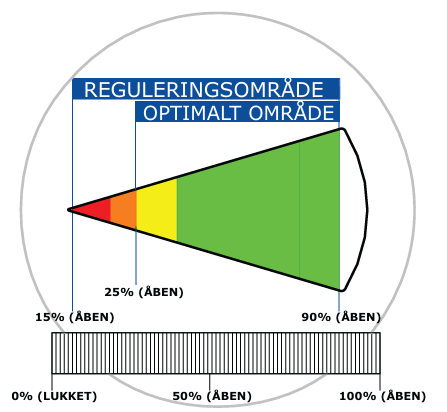

AV-port kugleventil har enten en 'v' formet kugle eller et 'v' formet sæde. Dette tillader åbningen kan åbnes og lukkes i en mere kontrolleret måde med en tættere på lineær flowkarakteristik. Når ventilen er i lukket position og åbning påbegyndes den lille ende af »v« er åbnet først tillader stabilt flow kontrol under denne fase. Denne type design kræver en generelt mere robust konstruktion som følge af højere hastigheder af de væsker, der kan beskadige en standard ventil. Disse kan betegnes som en form for kontrol ventil, men er ikke så nøjagtige som en trykregulator.

Kompakte ventiler

En kompakt kugleventil er en "fuld port" ventil, der passer mellem 2 flanger. På grund af sin konfiguration, dens hus er slankere dog og mindre metal.
Hulrums fyldt kugleventil. Mange brancher oplever problemer med rester i kuglehanen. Når væsken er beregnet til konsum, kan rester også være sundhedsfare, og når hvor væsken skifter fra tid til anden forurening af en flydende med en anden kan forekomme. Rester opstår, fordi i halvåben position kugleventilen er en pause mellem kuglen boring og det organ, hvor væsken kan komme i klemme. For at undgå væske komme ind i dette hulrum, hulrummet skal sættes, hvilket kan gøres ved at udvide sæder på en sådan måde, at det altid er i kontakt med kuglen. Denne type af kugleventil er kendt som Hulrums fyldt kugleventil.

Der er et par typer af kugleventiler relateret til den vedhæftede fil og sideværts bevægelse af kuglen: En tap kugleventil har yderligere mekanisk forankring af kugleen i toppen og bunden, velegnet til større og større pres ventiler (fx. 10 cm og 40 barer).

Flydende

En flydende kugleventil er en, hvor kuglen ikke er holdt på plads af en tap. Ved normal drift, vil dette medføre kuglen til at flyde nedstrøms smule. Dette medfører siddepladser mekanisme til at komprimere under kuglen presser mod det. I nogle typer, i tilfælde af nogen kraft forårsager sædemekanismen at sprede (såsom ekstrem varme fra ild uden ventilen), vil kuglen flyde hele vejen til metalhus, som er designet til at tætne mod kuglen giver en lidt fejlsikker design

Manuelt betjente kugleventiler kan lukkes hurtigt, og der er således en risiko for vandslag. Nogle kuglehaner er udstyret med en aktuator, der kan være pneumatisk eller motor betjenes. Disse ventiler kan anvendes enten til on / off eller strømningsregulering. En pneumatisk flowkontrolventil er også udstyret med en regulator, der transformerer styresignalet i aktuatorposition og ventil åbning overensstemmelse hermed.

Fluidik-beregner giver mulighed for at beregne Kv-værdier, flow og trykfald se her - Formler, formelsamlinger og teknisk viden
